CountyLine CL30215 - Page 19

Instalación 19
Pitless
adaptor
Check
valve
Bleeder
orifice and tee
Pipe
coupling
Tape cable
to pipe
Pump
Ventilated well cap
Submersible cable
Union
Submersible motor control
(3 wire models)
Electrical disconnect
Pressure gauge
Air volume control
Pressure switch
To house
service
Gate valve
Relief valve
2 ft.
(.6 m)
See table
6472 1111

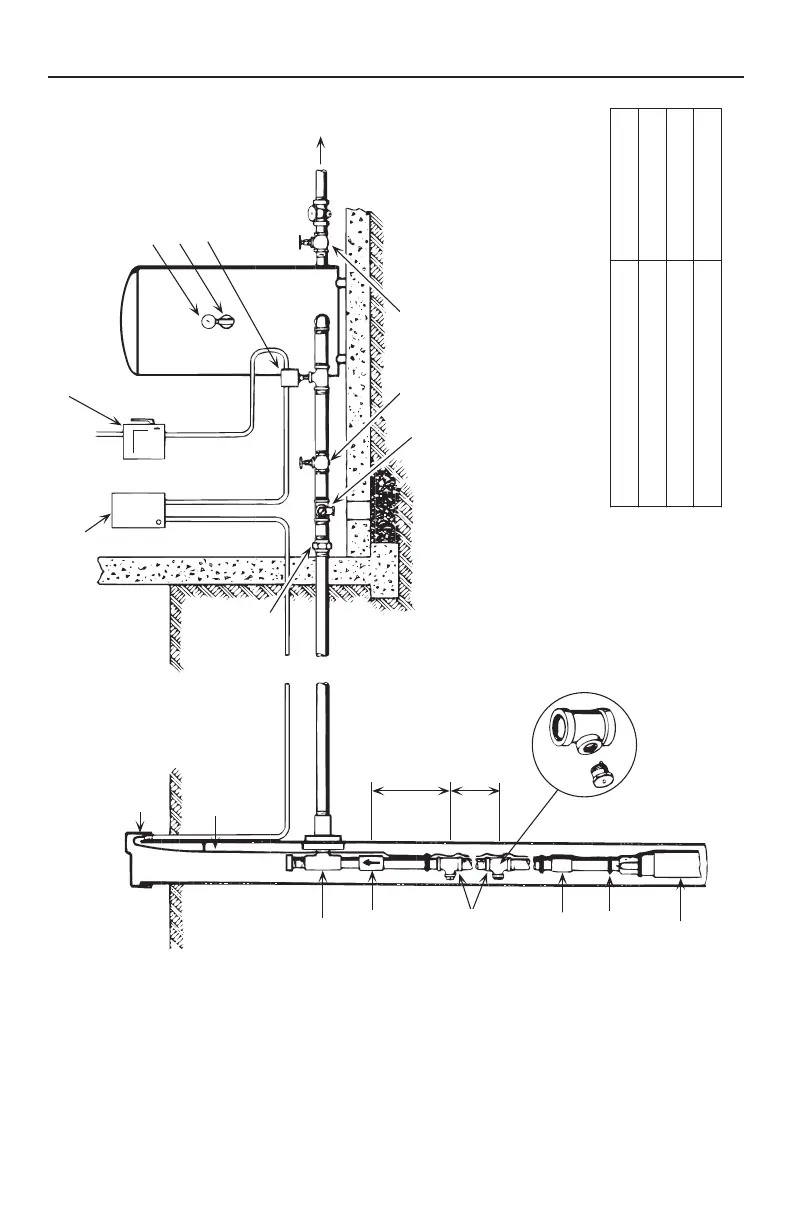

Figura 11 – Instalación típica con tanque estándar
Distancia de la válvula de retención al orificio de purga superior
Capacidad del tanque en galones (l) distancia en pies (m)
42 (159) 2 (.6)
82 (310.4) 3 (.9)
120 (454.2) 5 (1.5)
Unión
Válvula de
alivio
Válvulas de
compuerta
Al servicio
doméstico
Manómetro Interruptor de presión
Control del
volumen de aire
Desconector eléctrico
Control del motor sumergible
(modelo de 3 alambres)
Bomba
Sujete el cable
a la tubería con
cinta aisladora
Véase la tabla
Acoplamiento de
tubería
Orificio de purga
y unión T
Válvula de
retención
Cable sumergible
Adaptador
Tapa ventilada de pozo
