CountyLine CL30215 - Page 20

Instalación 20
De activación De desactivación Presión de precarga
20 lib/pulg²
(138 kPa)
40 lib/pulg²
(276 kPa)
18 lib/pulg²
(124 kPa)
30 lib/pulg²
(207 kPa)
lib/pulg²
50 (345 kPa)
28 lib/pulg²
(193 kPa)
40 lib/pulg²
(276 kPa)
60 lib/pulg²
(414 kPa)
38 lib/pulg²
(262 kPa)
Ventilated well cap
Submersible cable
Pitless
adapter
Check
valve
Tape cable
to pipe
Pump
Control box
(3 wire models)
Electrical disconnect
Pre-charged tank
Pressure switch
Pressure gauge
To house
service
Relief valve
Union
Gate valve
6471 1111

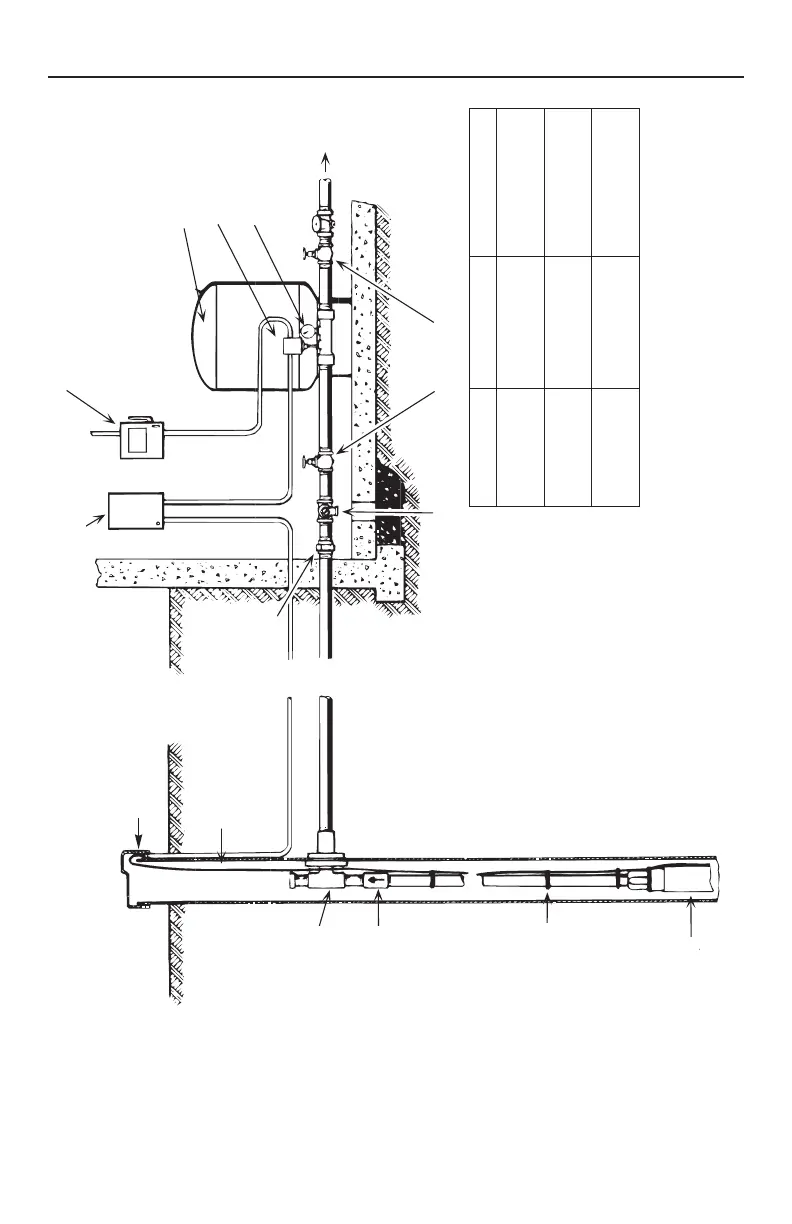

Figura 12 – Instalación típica para un tanque de presión precargado
Unión
Válvula de
alivio
Válvulas de
compuerta
Al servicio
doméstico
Manómetro
Interruptor de presión
Desconector eléctrico
Control del motor sumergible
(modelo de 3 alambres)
Bomba
Sujete el
cable a la
tubería con
cinta aisladora
Válvula de
retención
Cable sumergible
Adaptador
Tapa ventilada de pozo
Tanque de presión
precargado
