CountyLine CLA201 - Instalación

Instalación 15
Di agramas de instalación
delcableado
Riesgo de choque eléctrico. Puede provocar
choque, quemadura o muerte. Conecte la caja de control,
toda la plomería metálica y el bastidor del motor con
cable de cobre conforme a los códigos locales. Use un
cable de puesta a tierra que sea por lo menos tan grande
como los cables que suministran corriente eléctrica
almotor.
Monofásico, 2 alambres
Las bombas de 2 conductores tienen dos conductores
de alimentación (Negro/Negro) y un conductor de tierra
(Verde). No se requiere un control de motor sumergible.
Ver Figura 1 para la información de conexión correcta de
los motores de dos conductores de 230 Voltios solamente.
Voltios
HP
14 AWG
(2mm²)
12 AWG
(3.3mm²)
10 AWG
(5.3mm²)
8 AWG
(8.4mm²)
6 AWG
(13.3mm²)
4 AWG
(21.1mm²)
3 AWG
(26.7mm²)
2 AWG
(33.6mm²)
1 AWG
(42.4mm²)
0 AWG
(53.5mm²)
115 1/2
110
(33)
174
(53)
278
(85)
440
(134)
685
(209)
1092
(333)
1373
(419)
1734
(529)
2184
(666)
2757
(840)
230
1/2
438
(134)
697
(213)
1112
(339)
1761
(537)
2740
(835)
4369
(1332)
5492
(1674)
6936
(2114)
8738
(2663)
11029
(3362)
3/4
365
(111)
581
(177)
927
(282)
1468
(447)
2284
(696)
3641
(1110)
4577
(1395)
5780
(1762)
7281
(2219)
9191
(2801)
1
304
(93)
484
(148)
772
(235)
1223
(373)
1903
(580)
3034
(925)
3814
(1163)
4817
(1468)
6068
(1849)
7659
(2335)
Tabla 2 - Longitud en pies (metros) del alambre o cable de alimentación
Cable de 1 fase, 2 alambres, 60 Hz (Diámetro del alambre de cobre-al motor)

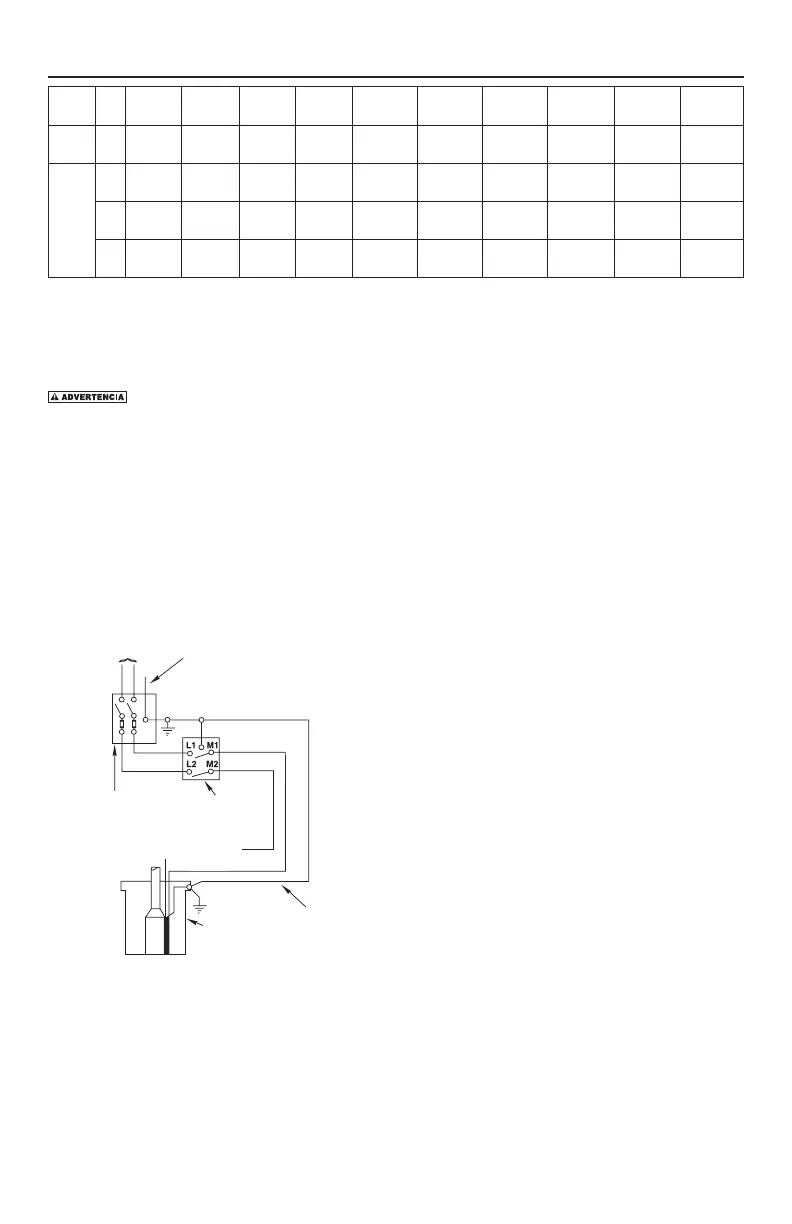

Figura 1 - Conexiones de los motores de dos
conductores monofásicos.
Linea
Tierra
Desconectador
confusible
Interruptor
depresión
Entubamiento
delpozo
Tierra
(Verde)
Negro
Negro
Cumpla con el Código Eléctrico Nacional de los
Estados Unidos, el Código Eléctrico Canadiense y
los códigos locales (que correspondan) en todo el
cableado.
Si la sobrecarga principal se dispara, verifique que
nohaya:
1. Un capacitor en corto circuito
2. Problemas de tensión
3. Bomba sobrecargada o bloqueada.
