CountyLine CLVS50C - Instalación

Instalación 13

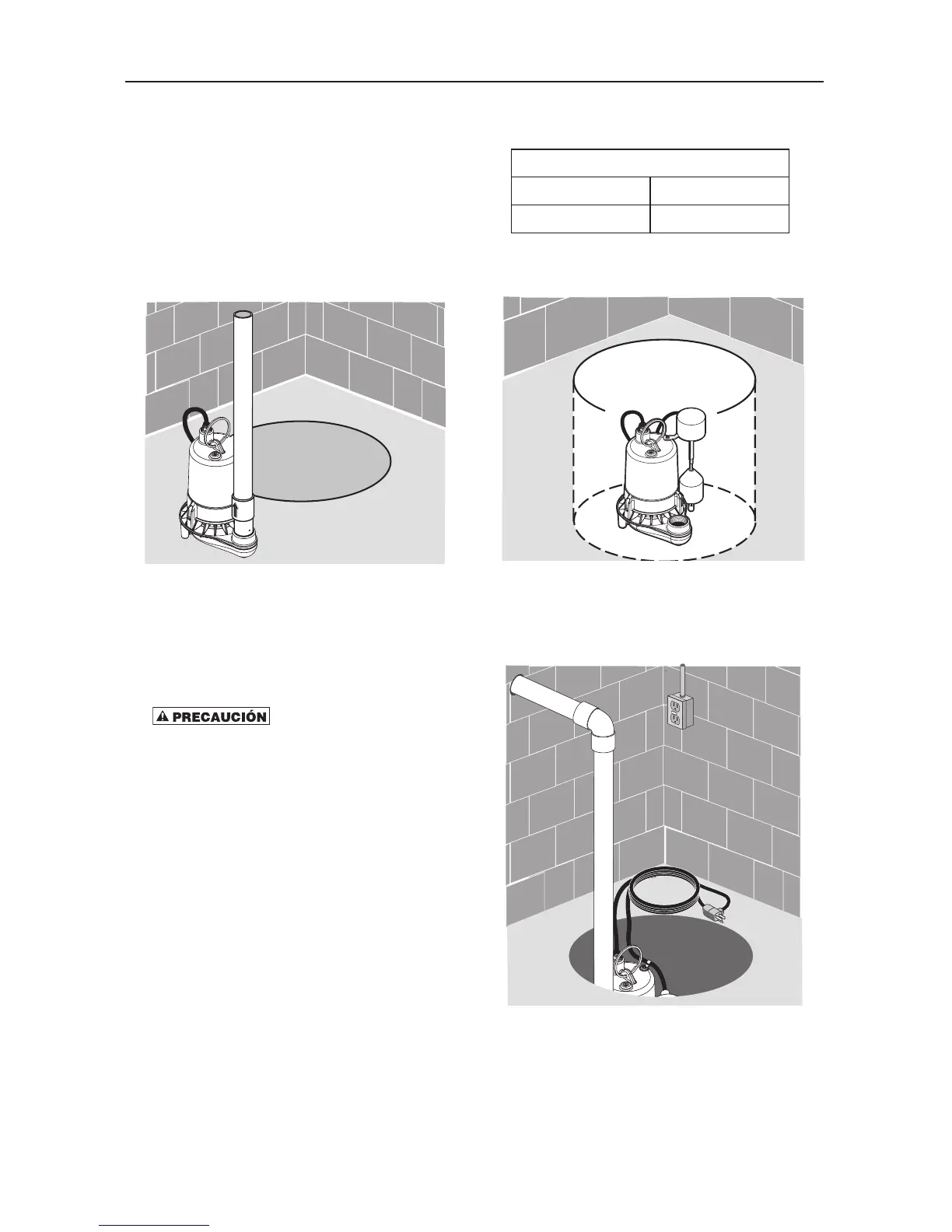

4. Instale una válvula de retención (consultar la Figura2)
en la tubería vertical para evitar el retroflujo por la
bomba cuando ésta se apague. Para evitar la creación
de bolsas de aire en la bomba, perfore un orificio de
1/8” (3.2 mm) en la tubería de descarga, justo por
encima de donde se atornilla en la descarga de la
bomba. Instale la válvula de retención por encima
de este orificio, pero manténgalo tan cerca de la
bomba como sea posible. Verifique que el orificio se
encuentre debajo de la línea de agua y por debajo de
la válvula de retención.
5. Para reducir el ruido y las vibraciones del motor,
se puede conectar un pedazo corto de manguera
de goma de un diámetro exterior de 47,6 mm
(1 7/8”), (por ej. manguera de radiador) a la
tubería de descarga cerca de la bomba, utilizando
abrazaderasconvenientes.
Riesgo de inundación. Puede
provocar lesiones personales y/o daños materiales. Si
se usa una manguera de descarga flexible, asegúrese
de que la bomba esté bien inmobilizada para que no
pueda moverse dentro del sumidero. Si la bomba no
está bien firme puede moverse y causar interferencia
con el interruptor e impedir que la bomba se ponga
en marcha o se detenga.
6. El interruptor está configurado para funcionar en los
siguientes valores:
Ajuste del interruptor en mm (pulgadas)
Encendido Apagado
6.75” (171) 3.25” (83)
7. Coloquelabombaenelsumidero;verifiqueque
nada interfiera con el funcionamiento del interruptor
(Consultar la Figura 3).
8. Termine de instalar la plomería necesaria. Siga las
instrucciones del fabricante del pegamento con
respecto a las precauciones por seguridad y al tiempo
deendurecimiento.
6203 0410 CL
Figura 2
6305 1010
Figura 3
6204 0410
Figura 4
