IMPORTANTE: Esta unidad se envfa sin gasolina ni aceite enel motor.
Antes de comenzar o correr ia ma.quinacargue el motor con gasolina y
aceite como se indica en la secci6n de operaci6n de este manual.
NOTA: Las referenciasa los ladosderecho e izquierdo de ia cortadora de
cespedse hacenobservando la ma.quinadesde la posici6n de operaci6n.
APERTURA DE LA CAJA DE CARTON
1. Corte cada una de ias esquinas de la caja verticaimente,de la parte
superiora la base.
2. Saquetodas las piezassueltas.
3. Quite el materialde empaque suelto.
C61VIO SACAR LA UNIDAD DE LA CAJA
1. Eleve la unidaddesde la parte posterior parasepararla del material
de ia caja que quede debajo y haga rodaria unidadfuera de ia caja.
2. Verifique cuidadosamente si en la caja queda aiguna parte suelta.
PIEZAS SUELTAS DENTRO DE LA CAJA
Colectorde cesped
Tolvade descarga lateral
Aceite del motor

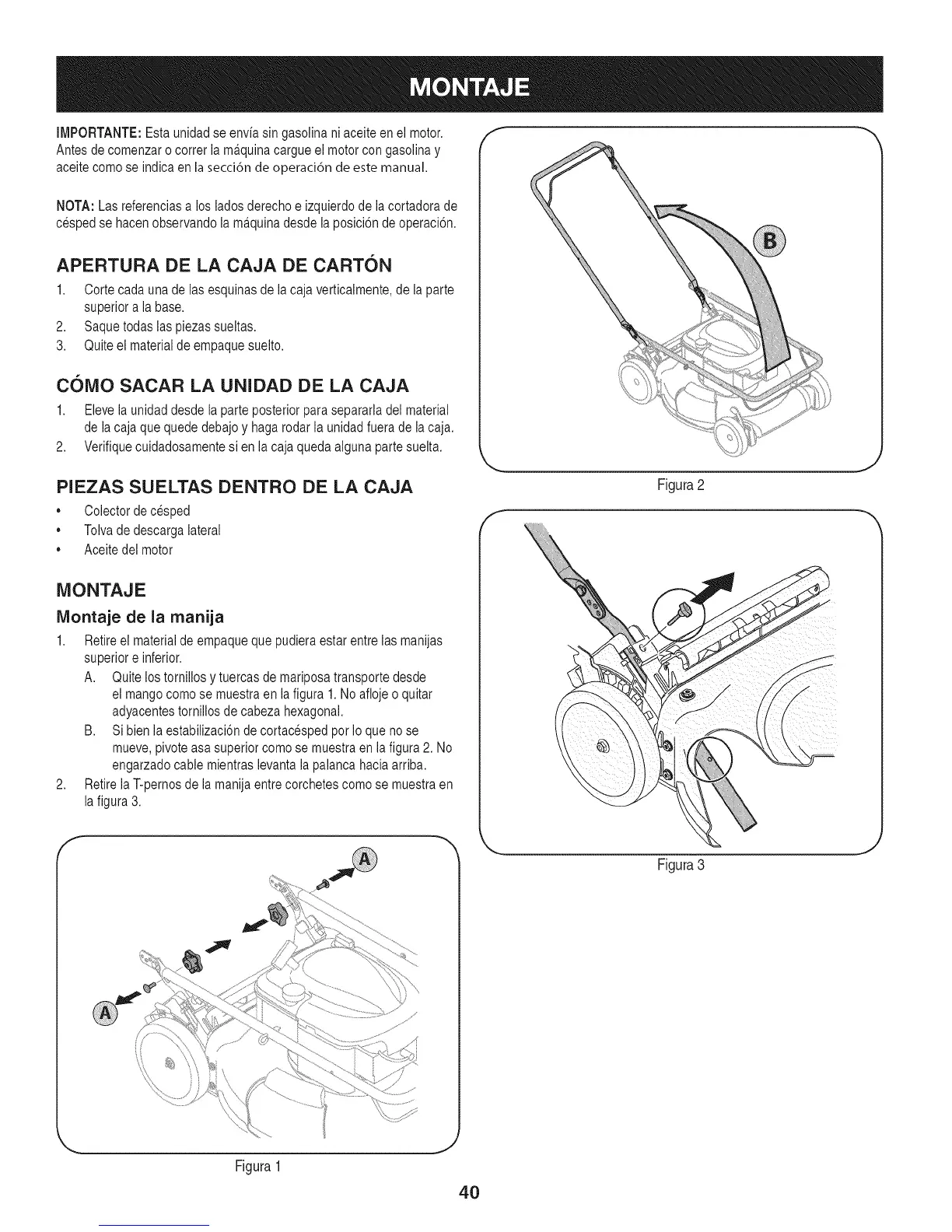

iVIONTAJE
IVlontaje de la manija
1. Retire el material de empaque que pudiera estar entre las manijas
superiore inferior.
A. Quite los tornillosy tuercas de mariposatransporte desde
el mango como se muestra en la figura 1.No afloje o quitar
adyacentestorniilos de cabeza hexagonal.
B. Si bien ia estabilizaci6n de cortacesped pot io que nose
mueve, pivoteasa superior como se muestraen la figura2. No
engarzadocable mientraslevantaia palanca haciaarriba.
2. Retire ia T-pernosde la manijaentre corchetescomo se muestraen
la figura 3.
f
Figura2
J
Figura 3
Figura1
,J
40
