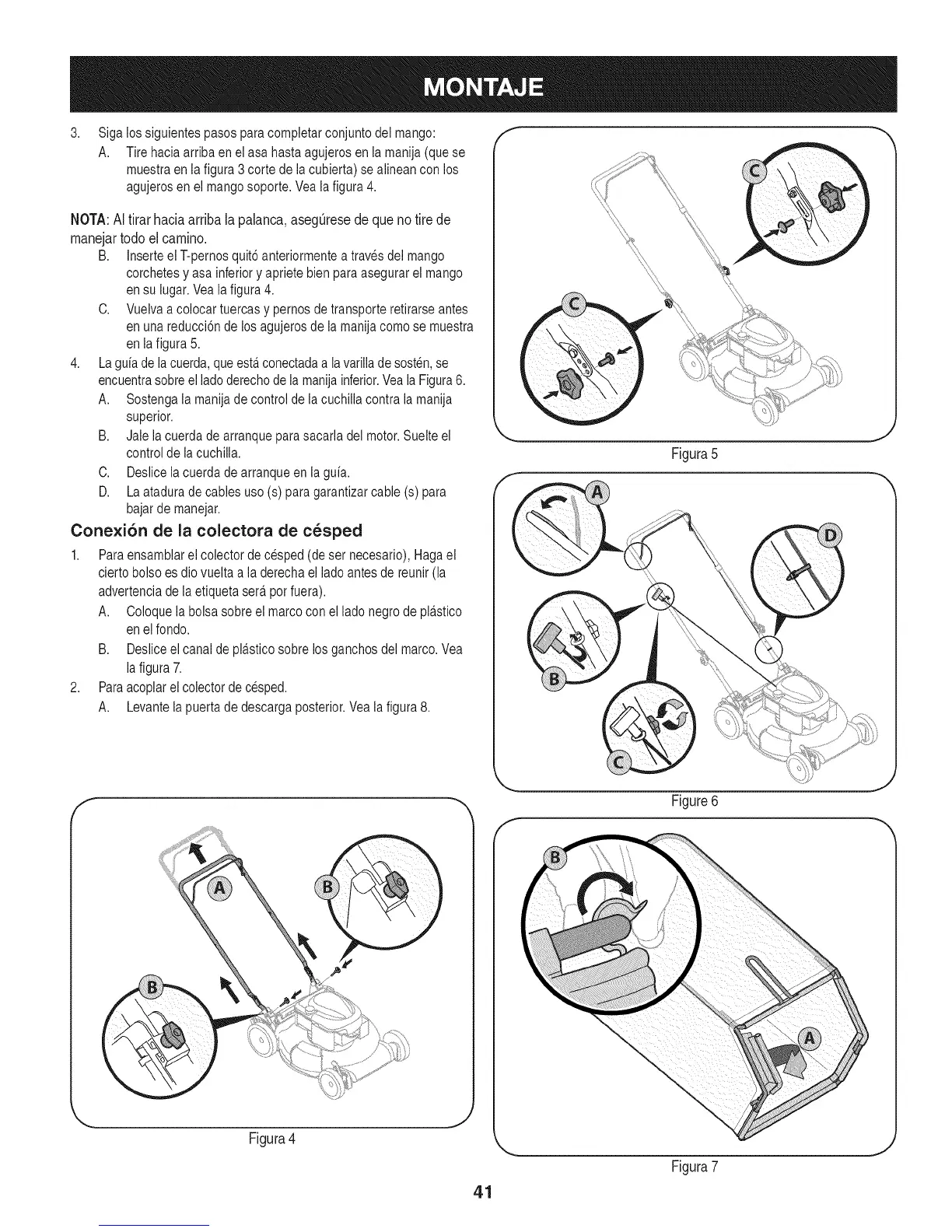

Siga los siguientes pasos para completar conjuntodel mango:
A. Tire haciaarriba en el asa hasta agujeros en la manija (que se
muestraen la figura3 corte de la cubierta) se alineancon los
agujerosen el mango soporte. Vea la figura 4.
NOTA: AI tirar hacia arriba la palanca, aseg@ese de que no tire de
manejar todo el camino.
B. Inserte ei T-pernos quit6 anteriormente a traves dei mango
corchetesy asa inferior y apriete bien paraasegurar el mango
en su lugar. Veaia figura4.
C. Vuelva a colocar tuercas y pernos de transporte retirarse antes
en una reducci6n de los agujeros de la manija comose muestra
en la figura 5.
4. Laguia de la cuerda,que esta.conectadaa lavariiiade sosten,se
encuentrasobreel ladoderechode la manija inferior.Vea la Figura6.
A. Sostengala manija de control de la cuchilla contra la manija
superior.
B. Jale la cuerda de arranque parasacarla del motor.Suelte el
control de la cuchilla.
C. Deslice la cuerda dearranque en la guia.
D. La atadurade cables uso (s) para garantizar cable (s) para
bajarde manejar.
Conexi6n de la colectora de c6sped
1. Paraensamblar el colector decesped (de ser necesario), Hagael
cierto bolso es dio vuelta a la derecha el lado antesde reunir (la
advertencia de la etiqueta sera.pot fuera).
A. Coloque la bolsa sobre el marco con el lado negro de pla.stico
en el rondo.
B. Deslice el canal de pla.sticosobre los ganchos del marco.Vea
la figura 7.
2. Paraacoplar el colectorde cesped.
A. Levante la puerta de descarga posterior.Vea la figura 8.
