ÉTAPE D’ASSEMBLAGE3

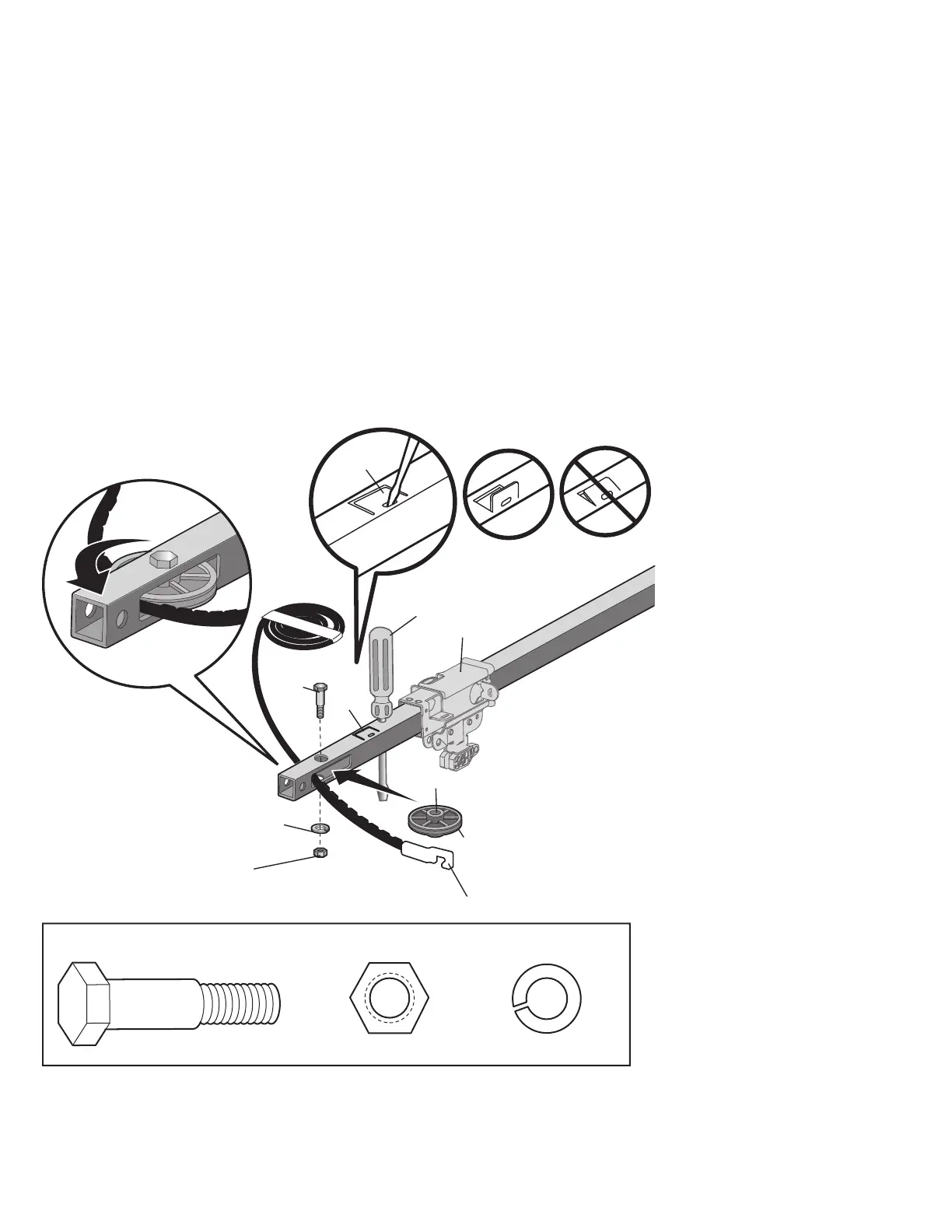

INSTALLEZ LA POULIE DE TENSION
1. Posez la courroie à côté du rail, tel qu’illustré. Saisissez
l’extrémité avec le connecteur de chariot à crochet et passez
environ 30cm (12po) de courroie à travers la fenêtre.
Gardez le côté nervuré vers le rail et laissez-le pendre
jusqu’à l’étape4 d’assemblage.
2. Retirez le ruban de la poulie de tension. Le centre intérieur
doit être pré-graissé. S’il est sec, regraissez-le pour vous
assurer de son bon fonctionnement.
3. Placez la poulie de tension dans la fenêtre tel qu’indiqué.
4. Insérez le boulon de tension par le haut, à travers le rail et la
poulie. Serrez avec une rondelle d’arrêt de 3/8po et un
écrou sous le rail jusqu’à ce que la rondelle d’arrêt soit
comprimée.
5. Faites tourner la poulie pour vous assurer qu’elle tourne
librement.
6. Localisez l’onglet du rail. L’onglet du rail se trouve entre le
boulon de tension et le chariot, dans la section du rail avant.
Utilisez un tournevis à tête plate pour soulever la languette
du rail jusqu’à ce que celle-ci soit verticale (90º).
Boulon
de tension
Ergot du rail
Ergot du rail
CORRECT
INCORRECT
Tournevis
Graissez l’intérieur de la poulie
Poulie
Connecteur de chariot
Rondelle de blocage 3/8 po
Écrou 3/8 po
Chariot
Écrou 3/8 po
Boulon de tension
MATÉRIEL PRÉSENTÉ EN TAILLE RÉELLE
Rondelle de blocage 3/8 po
10
