43
9
8
11
6
5
4
10
12
2
3
13
14
7
1
1
3
6
5
2
4

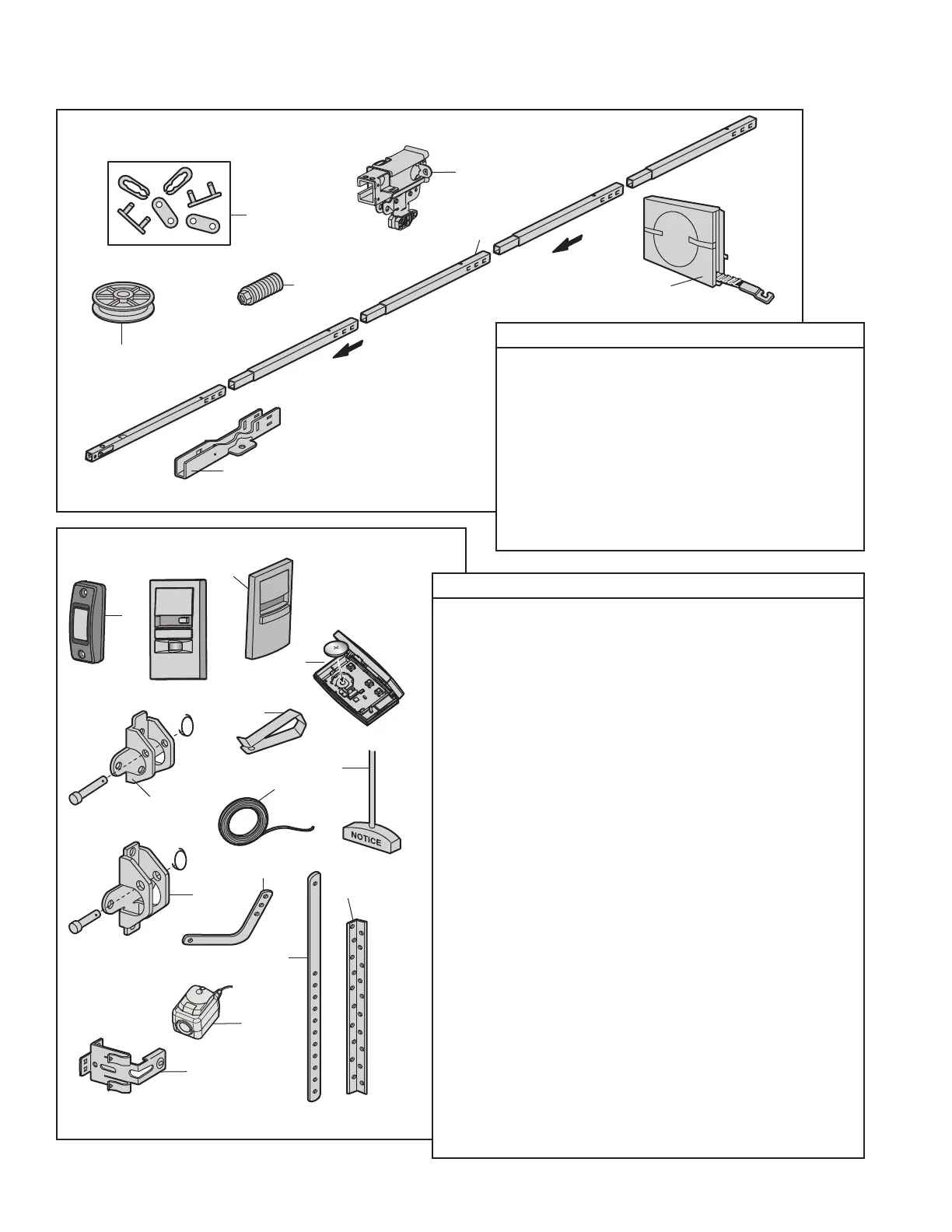

PIÈCES D’INSTALLATION
PIÈCES DÉTACHÉES
PIÈCES D’ASSEMBLAGE DE RAIL
N°CLÉ N° PIÈCE DESCRIPTION
1 004A1008 Kit de lien maître
2 041C5141-2 Assemblage complet de chariot
3 041A5665 Rail complet
4 041B4103 Écrou de chariot à ressort
5 144C0054M Kit de poulie
6 041A5250 Montage complet de la courroie
7 041D0598-1 Support en «U»
PAS MONTRÉ
041A7276 Patins d’usure
N°CLÉ N° PIÈCE DESCRIPTION
1 041A7367-7 Commande de porte (Modèle CMXEOCG322)
2 041-0126 Panneau de commande de détection de mouvement
3 041A9501 Panneau de commande à double fonction (Modèle
CMXEOCG572)
4 K010A0020 Batterie au lithium 3V
5 K029B0137 Clip pour pare-soleil
6 041A2828 Assemblage de corde et poignée de déclenchement
d’urgence
7 041B4494-1 Fil de sonnette à 2 conducteurs: blanc et blanc/rouge
8 041A5047-2 Support de linteau avec axe à épaulement et fixation
9 041A5047-1 Support de porte, axe à épaulement et attache
10 041B0035B Bras de porte incurvé
11 4178B0034B Section de bras de porte droit
12 K012B0776 Support de suspension
13 041-0136 Kit de capteurs d’inversion de sécurité (capteurs de
réception et d’envoi) avec fil de sonnette à
2conducteurs attaché Un autocollant est apposé à
l’arrière du capteur de réception.
14 041-0155-000 Support de capteur d’inversion de sécurité
PAS MONTRÉ
K010A0016 Pile 9V pour le clavier sans fil
041A6357-1 Batterie de secours
041A5281-1 Supports d’extension (en option) pour les capteurs
d’inversion de sécurité
041A7920-2 Sac de matériel d’installation (comprend le matériel
énuméré à la page 9)
114-5501 Manuel d’utilisateur
