Create WIND STYLANCE DC - Instrucciones de Instalación

15
ESPAÑOL
• Marque la posición correcta de los agujeros y je el soporte de techo utilizando los tornillos con
anclaje metálico o tornillos y arandelas adecuados al tipo de techo elegido.
• Verique la correcta instalación del soporte antes de colgar el ventilador. Esta placa debe de
soportar todo el peso del ventilador.
INSTRUCCIONES DE INSTALACIÓN
PREPARACIÓN DE LA INSTALACIÓN

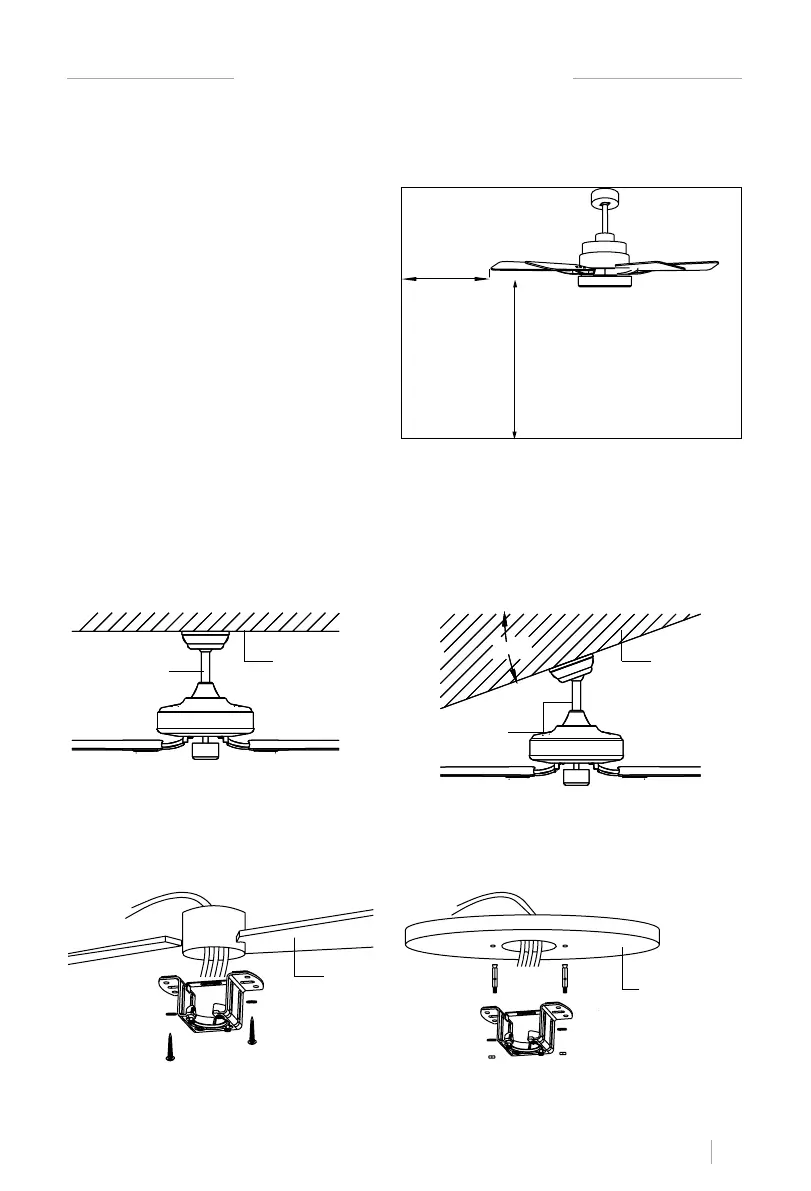

• Para evitar daños personales y heridas,
asegúrese de que el lugar donde va a colgar
el ventilador permite que las aspas estén a
una distancia igual o superior a 2,3 m del
suelo y 50 cm de la pared u obstáculo más
cercano.
• Asegúrese de que la caja de conexiones
está sujetada de manera adecuada a la es-
tructura del edicio y que puede aguantar
todo el peso del ventilador.
PREPARACIÓN DE LA UBICACIÓN DEL VENTILADOR
• Elija la barra de suspensión que más se adapte a su situación: dispone de una barra de suspen-
sión de 15 cm y una de 25cm.
• Retire el perno de la barra, quitando el pasador y pase el orón (embellecedor del techo) y el
orón del motor a través de la barra de suspensión. A continuación, pase los cables del motor
del ventilador por el interior de la barra de suspensión. Ajuste la barra de suspensión al motor
e introduzca el perno y el pasador.
20°20°20°20°
Soporte
Estilo de
montaje
tradicional
El montaje tradicional cuelga del techo con
una barra.
Soporte
Estilo de
montaje en
ángulo
El montaje en ángulo se recomienda en
techos inclinados o abovedados.
INSTALACIÓN DEL SOPORTE DE MONTAJE
Techo de
madera
Techo de
hormigón
Taladre un agujero de 8 mm de diámetro en el techo de hormigón e inserte un tornillo. Después,
alinee el soporte con el agujero y fíjelo con una tuerca.
50 cm desde
la pared o el
obstáculo
más cercano
2.3 m desde las
aspas al suelo
