ITALIANO
INSTALLAZIONE DELLA BARRA DI SOSPENSIONE
• Scegli la barra di sospensione più adatta alla tua situazione: ha una barra di sospensione da 15
cm e una da 25 cm.
• Rimuovere il bullone dalla barra, rimuovendo il perno e passare il tettuccio (rivestimento del
tetto) e il tettuccio del motore attraverso la barra di sospensione. Quindi, instradare i cavi del
motore della ventola all’interno della barra di sospensione. Stringere la barra di sospensione
sul motore e inserire il bullone e il perno.
20°20°20°20°
Supporto
Modalità di
montaggio
tradizionale
Con il montaggio tradizionale l’apparecchio
pende dal softto con un’asta.
Supporto
Modalità di
montaggio
ad angolo
Il montaggio ad angolo si raccomanda su
softti inclinati o a cupola.
INSTALLAZIONE DEL SUPPORTO DI MONTAGGIO
Softto
di legno
Softto di
calcestruzzo
Eseguire con il trapano un foro di 8 mm di diametro sul softto di calcestruzzo e inserire una vite.
Allineare il supporto al foro e ssarlo con un dado.
• Contrassegnare la posizione corretta dei fori e ssare la staffa del softto utilizzando le viti
con tassello metallico o viti e rondelle adatte al tipo di softto scelto.
• Controllare la corretta installazione della staffa prima di appendere la ventola. Questa piastra
deve supportare l’intero peso del ventilatore.
ISTRUZIONI DI INSTALLAZIONE

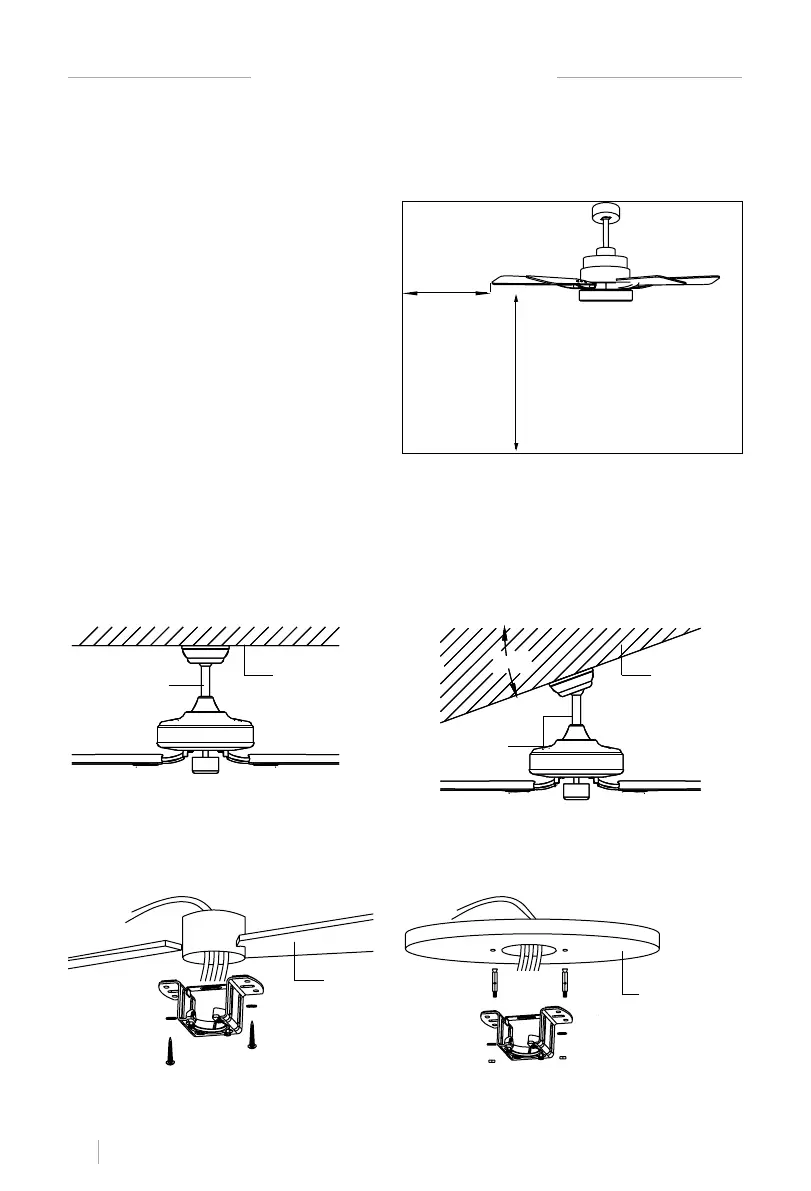

PREPARAZIONE DELL’INSTALLAZIONE
• Per evitare danni personali e ferite, ass-
icurarsi che il luogo in cui si appenderà il
ventilatore consenta alle pale di essere a
una distanza uguale o superiore a 2,3 m da
terra e 50 cm dalla parete o dall’ostacolo
più vicino.
• Assicurarsi che la scatola di derivazione
sia ssata correttamente alla struttura
dell’edicio e che possa sopportare tutto il
peso del ventilatore.
50 cm dalla
parete o
dall’ostaco-
lo più vicino
2,3 m dalle pale al
pavimento
