ITALIANO

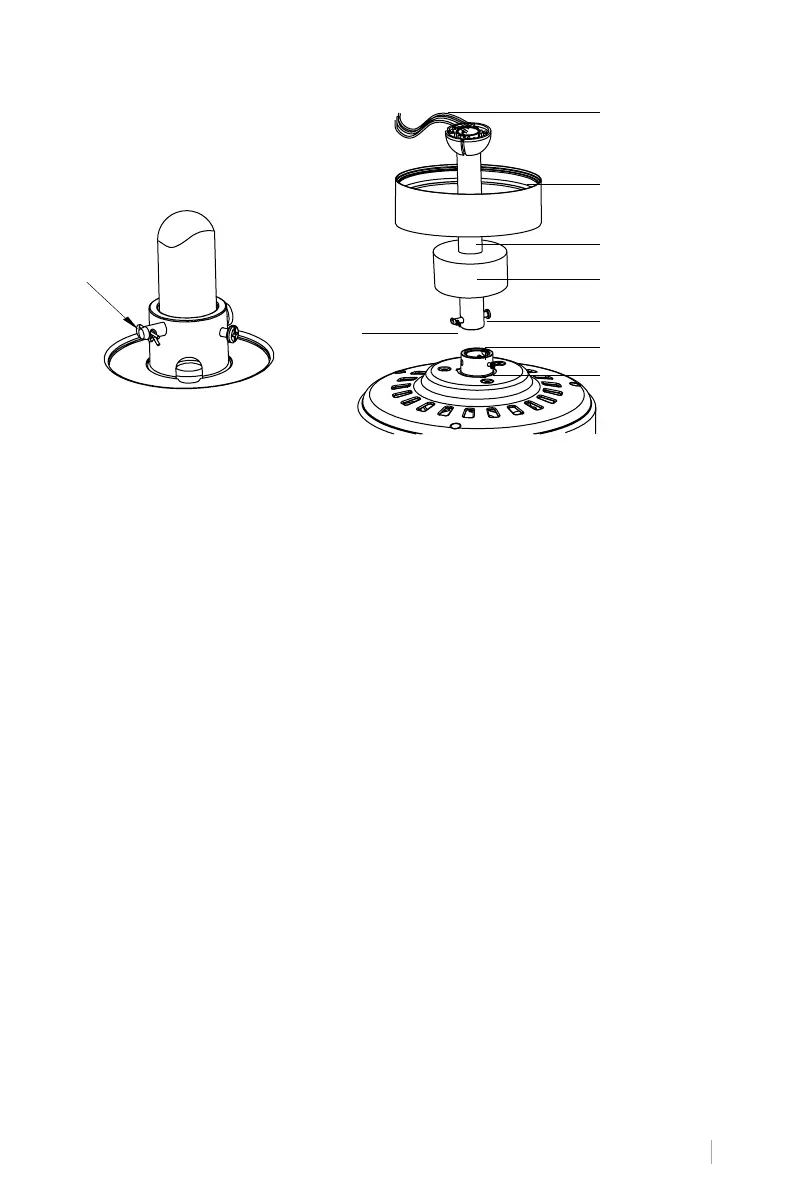

MONTAGGIO E ATTACCATURA DEL VENTILATORE
Cablaggio
Coppa superiore
Accoppiamento
della sfera
Coppa inferiore
Perno
Componente di
Fissaggio
Adattatore
Vite di ssaggio
Componente di Fissaggio
• Se si vuole aumentare la lunghezza di attaccatura del ventilatore, estrarre la sfera dall’a-
sta di sospensione di 15,24 cm in dotazione e usare l’asta addizionale di estensione (in
dotazione). (Se si preferisce usare l’asta di sospensione di 15,24 cm, seguire le seguenti
istruzioni).
• Per estrarre la sfera dall’asta di sospensione, allentare la vite di ssaggio ed estrarre i
perni. Far scendere la sfera ed estrarre il perno di fermo. Estrarre la sfera dall’asta di
sospensione e introdurla nell’asta di sospensione più lunga (la parte superiore dell’asta
ha un foro per la vite di ssaggio; usarlo per ssare l’asta).
• Inserire il componente di ssaggio nell’estremità dell’asta di sospensione ed elevare la
sfera.
• Assicurarsi che il componente di ssaggio sia allineato con le fessure all’interno della
sfera e stringere la vite di ssaggio.
Suggerimento: per facilitare l’introduzione dei cavi nell’asta, applicare del nastro isolante
intorno ai cavi. Ciò li manterrà uniti mentre vengono inseriti nell’asta.
• Allentare le viti di ssaggio e la rondella della parte superiore dell’alloggiamento del mo-
tore. Estrarre i perni dall’asta (se non è ancora stato fatto). Introdurre la coppa superiore
nell’asta.
• Passare i cavi attraverso l’asta e tirare l’eccesso di cavi dalla parte superiore dell’asta per
regolarli.
• Posizionare l’asta all’interno dell’alloggiamento del motore e inserire i perni precedente-
mente estratti. Regolare le viti di ssaggio e le rondelle.
• Abbassare la coppa superiore verso l’alloggiamento del motore.
