Create WIND STYLANCE DC - Instrukcje Instalacji

57
POLSKI
• Zaznacz prawidłowe położenie otworów i zamocuj wspornik sutowy za pomocą metalowych
kołków rozporowych lub śrub i podkładek odpowiednich dla wybranego rodzaju sutu.
• Przed zawieszeniem wentylatora należy sprawdzić poprawność montażu wspornika. Płyta ta
musi wytrzymać cały ciężar wentylatora.

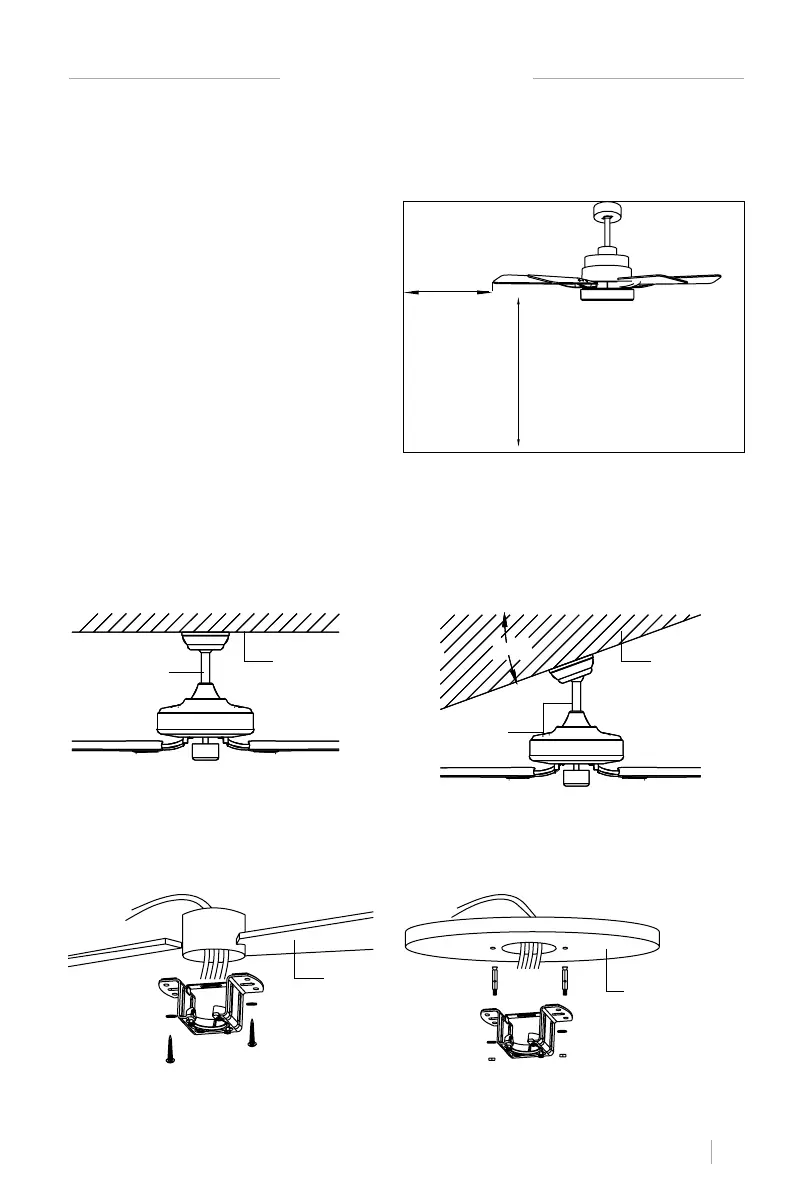

INSTRUKCJE INSTALACJI
PRZYGOTOWANIE DO INSTALACJI
• Aby uniknąć obrażeń ciała i obrażeń
ciała, upewnij się, że miejsce, w którym
ma być zawieszony wentylator, pozwala
na umieszczenie łopatek w odległości
równej lub większej niż 2,3 m od ziemi i
50 cm od najbliższej ściany lub przesz-
kody.
• Upewnij się, że skrzynka przyłączowa
jest odpowiednio przymocowana do
konstrukcji budynku i może wytrzymać
cały ciężar wentylatora.
50 cm od
najbliższej
ściany lub
przeszkody
2,3 m od ostrzy
do podłoża
PRZYGOTOWANIE LOKALIZACJI WENTYLATORA
• Wybierz belkę do zawieszenia, która najlepiej pasuje do Twojej sytuacji: ma drążek do zawi-
eszania 15 cm i 25 cm.
• Odkręć śrubę z pręta, wyjmując sworzeń i przeprowadź płetwę (wykończenie dachu) i silnik
podniesiony przez pręt wieszaka. Następnie poprowadź przewody silnika wentylatora wewnątrz
pręta wieszaka. Przymocuj wieszak do silnika i włóż śrubę i kołek.
20°20°20°20°
Wsparcie
Tradycyjny
styl montażu
Tradycyjny uchwyt zwisa z sutu za pomocą
słupa.
Wsparcie
Styl mocowa-
nia kątowego
Montaż pod kątem jest zalecany na stropach
skośnych lub sklepionych.
MONTAŻ WSPORNIKA MONTAŻOWEGO
Dach
drewniany
Strop betonowy
Wywierć otwór o średnicy 8 mm w betonowym sucie i włóż śrubę. Następnie dopasuj wspornik
do otworu i zabezpiecz go nakrętką.
