FRANÇAIS
• Marquez la position correcte des trous et xez le support de plafond à l’aide des vis avec an-
crage métallique ou des vis et rondelles adaptées au type de plafond choisi.
• Vériez la bonne installation du support avant de suspendre le ventilateur. Cette plaque doit
supporter tout le poids du ventilateur.

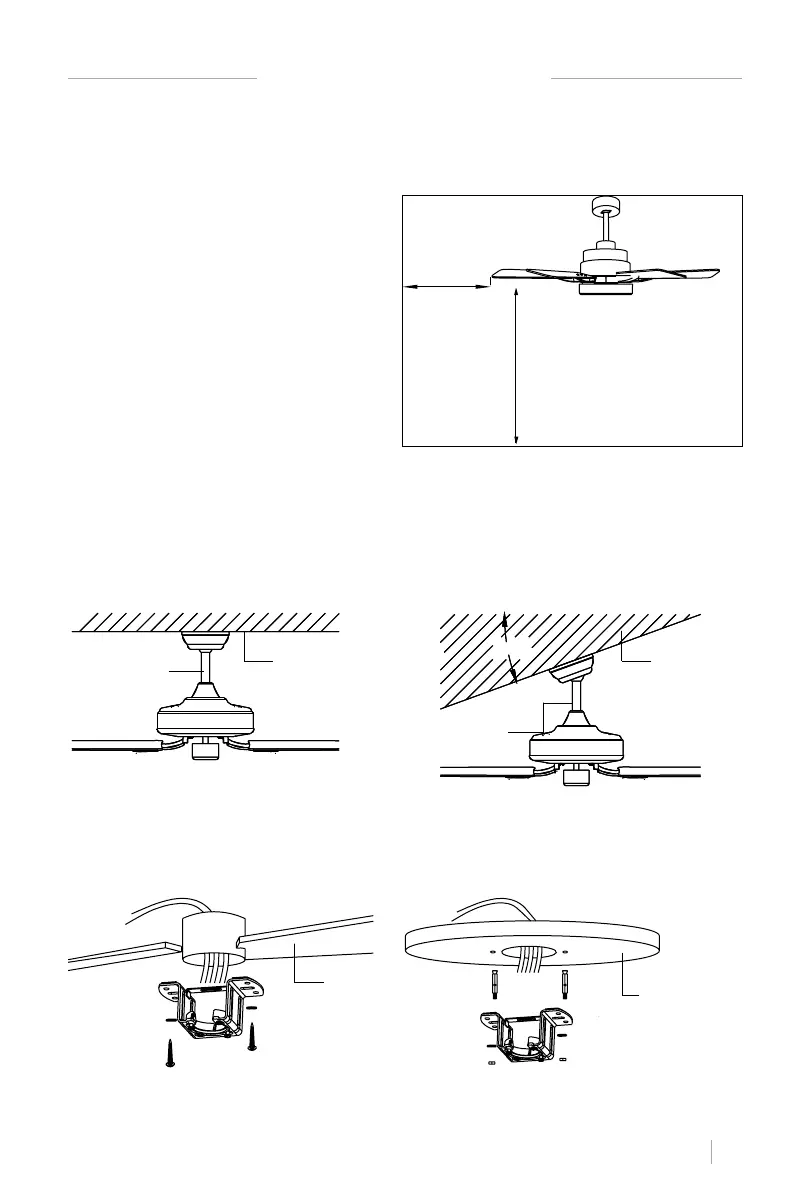

CONSIGNES D’INSTALLATION
PRÉPARATION DE L’INSTALLATION
• An d’éviter tout risque de blessures, as-
surez-vous que le lieu dans lequel vous al-
lez installer le ventilateur a les dimensions
sufsantes pour permettre une distance
égale ou supérieure à 2,3 m entre le sol et
les pales et de 50 cm entre les pales et le
mur ou l’obstacle le plus proche.
• Assurez-vous que la boîte de jonction est
correctement xée au plafond et qu’elle
peut supporter le poids du ventilateur.
50 cm entre
les pales et
le mur ou
l’obstacle le
plus proche
2,3 m entre les
pales et le sol
INSTALLATION DE LA BARRE DE SUSPENSION
• Choisissez la barre de suspension qui convient le mieux à votre situation: elle a une barre de
suspension de 15 cm et 25 cm.
• Retirez le boulon de la barre, retirez la goupille et passez la verrière (garniture de toit) et la
verrière du moteur à travers la barre de suspension. Ensuite, faites passer les câbles du moteur
du ventilateur à l’intérieur de la barre de suspension. Serrez la barre de suspension au moteur
et insérez le boulon et la goupille.
20°20°20°20°
Support
Montage
traditionnel
Le montage traditionnel permet de suspen-
dre le ventilateur avec une tige.
Support
Montage
en angle
Le montage en angle est recommandé pour
les plafonds inclinés ou voûtés.
INSTALLATION DU SUPPORT
Plafond en
bois
Toit en
béton
Percez un trou de 8 mm de diamètre dans le plafond en béton et introduisez une cheville. Ensuite,
placez le support en face du trou et xez-le à l’aide d’une vis.
