PORTUGUÊS
INSTALANDO A BARRA DE SUSPENSÃO
• Escolha a barra de suspensão que melhor se adapta à sua situação: possui uma barra de sus-
pensão de 15 cm e 25 cm.
• Remova o parafuso da barra, remova o pino e passe a cobertura (cobertura do teto) e a cober-
tura do motor pela barra de suspensão. Em seguida, direcione os cabos do motor do ventilador
pela parte interna da barra de suspensão. Aperte a barra de suspensão no motor e insira o
parafuso e o pino.
20°20°20°20°
Suporte
Estilo de
montagem
tradicional

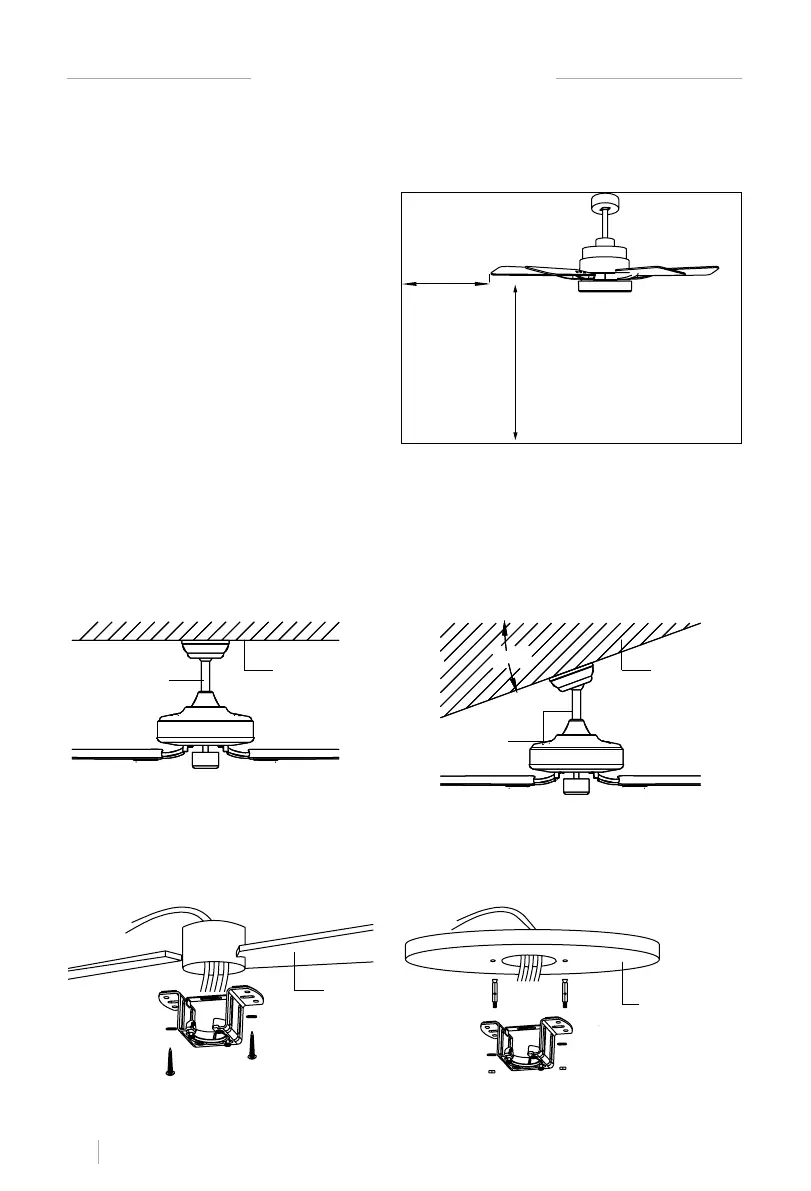

A montagem tradicional é pendurada a par-
tir do teto com uma barra.
Suporte
Estilo de
montagem
em ângulo
A montagem em ângulo é recomendada em
tetos inclinados ou abobadados.
INSTALAÇÃO DO SUPORTE DE MONTAGEM
Teto de
madeira
Teto de
betão
Fure um buraco de 8 mm de diâmetro no teto de betão e insira um parafuso. Depois, alinhe o
suporte com o buraco e xe-o com uma porca.
• Marque a posição correta dos orifícios e xe o suporte de teto usando os parafusos com âncora
de metal ou parafusos e arruelas adequados ao tipo de teto escolhido.
• Verique a instalação correta do suporte antes de pendurar o ventilador. Esta placa deve
suportar todo o peso do ventilador.
INSTRUÇÕES DE INSTALAÇÃO
PREPARAÇÃO DA INSTALAÇÃO
• Para evitar danos pessoais e ferimen-
tos, assegure-se de que o lugar onde
vai pendurar o ventilador permite que
as pás estejam a uma distância igual ou
superior a 2,3 m do solo e a 50 cm da
parede ou obstáculo mais próximo.
• Assegure-se de que a caixa de ligações
seja xada de maneira adequada à es-
trutura do edifício e que pode aguentar
todo o peso do ventilador.
50 cm da
parede ou
do obstácu-
lo mais
próximo
2.3 m das
pás ao solo
