30
FRANÇAIS
• Si vous souhaitez augmenter la longueur de suspension du ventilateur, retirez la boule de
la tige de suspension de 15,24 cm incluse et utilisez la tige d’extension (incluse). (Si vous
souhaitez utiliser la tige de suspension de 15,24 cm, suivez les instructions suivantes).
• Pour retirer la boule de la tige de suspension, desserrez la vis de xation et retirez les gou-
pilles. Faites descendre la boule et retirez la goupille butoir. Retirez la boule et introdui-
sez-la sur la tige de suspension plus longue (la partie supérieure de la tige possède un
orice pour la vis de xation ; utilisez-le pour xer la tige).
• Placez la goupille butoir à l’extrémité de la tige et faites monter la boule.
• Assurez-vous que la goupille butoir est correctement alignée sur les rainures de l’intérieur
de la boule et serrez la vis de xation.
Conseil : pour faciliter l’introduction des câbles dans la tige, placez un peu de ruban isolant
autour des câbles. Cela vous aidera à les maintenir ensemble lorsque vous les introduirez
dans la tige.
• Desserrez les vis de xation et la rondelle de la partie supérieure du boîtier du moteur.
Retirez les goupilles de la tige (si vous ne l’avez pas encore fait). Introduisez le euron sur
la tige.
• Faites passer les câbles dans la tige et tirez les câbles restant visibles depuis la partie
supérieure de la tige pour les placer correctement.
• Placez la tige à l’intérieur du boîtier du moteur et introduisez les goupilles que vous avez
auparavant retirées. Serrez les vis de xation et les rondelles.
• Baissez le euron vers le boîtier du moteur.

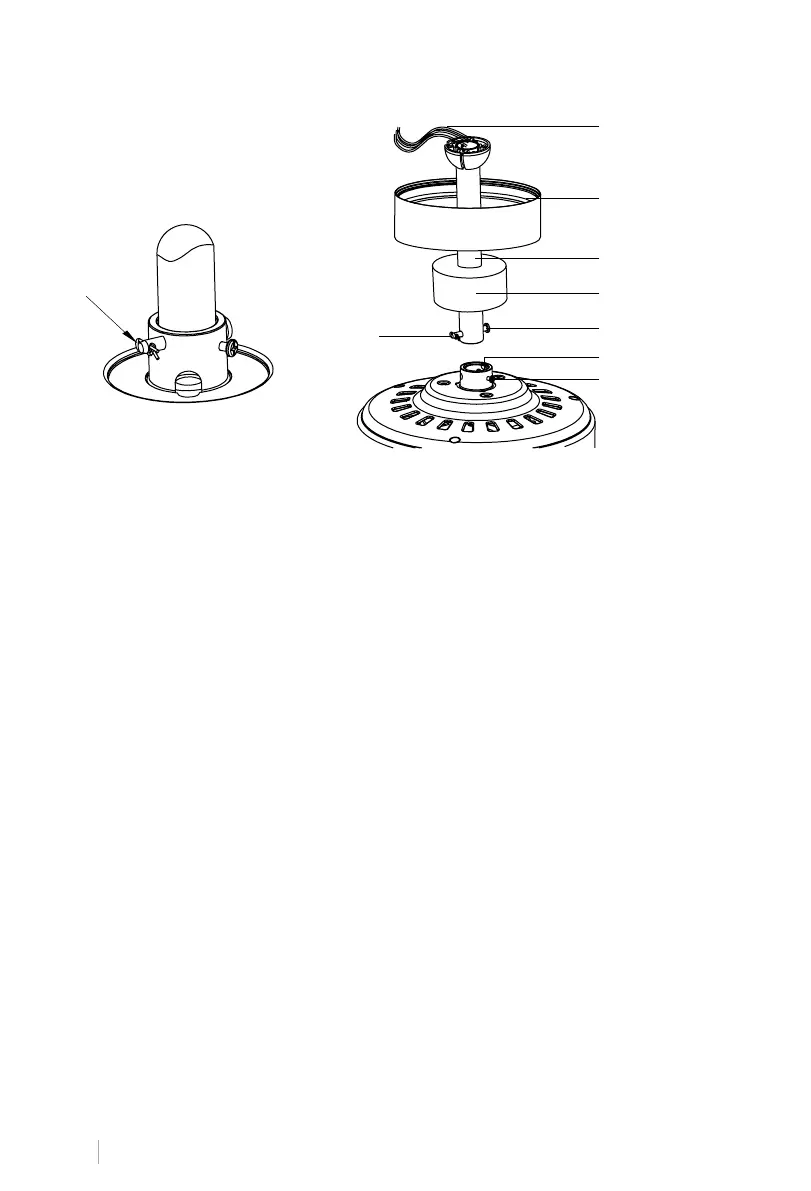

MONTAGE ET ACCROCHAGE DU VENTILATEUR
Câblage
Fleuron
Raccord de la
boule
Enjoliveur
Boulon
Goupille de
blocage
Adaptateur
Vis de xation
Goupille de blocage
