MONTAGGIO DELLA COPPA SUPERIORE
• Sollevare la coppa superiore no al supporto di montaggio e allineare le viti allentate nel suppor-
to di montaggio con i fori della coppa superiore.
• Ruotare la coppa superiore per regolarla. Reinserire le viti e ssarle con il cacciavite.
• Appena il supporto di montaggio è stato ssato alla scatola di derivazione si può procedere ad
appendere il ventilatore.
• Afferrare saldamente il ventilatore con entrambe le mani. Passare l’asta attraverso l’apertura del
supporto di montaggio e lasciare che la sfera si appoggi nel supporto di montaggio.
• Ruotare l’accoppiamento della sfera no a quando non si allinea con la linguetta del supporto di
montaggio.
Suggerimento: sarebbe meglio che un’altra persona aiutasse a sorreggere la scala e che passasse
il ventilatore alla persona che è salita sulla scala.
1 2 3
POSIZIONAMENTO DEL RICEVITORE DEL TELECOMANDO
COLLEGAMENTO DEL TELECOMANDO

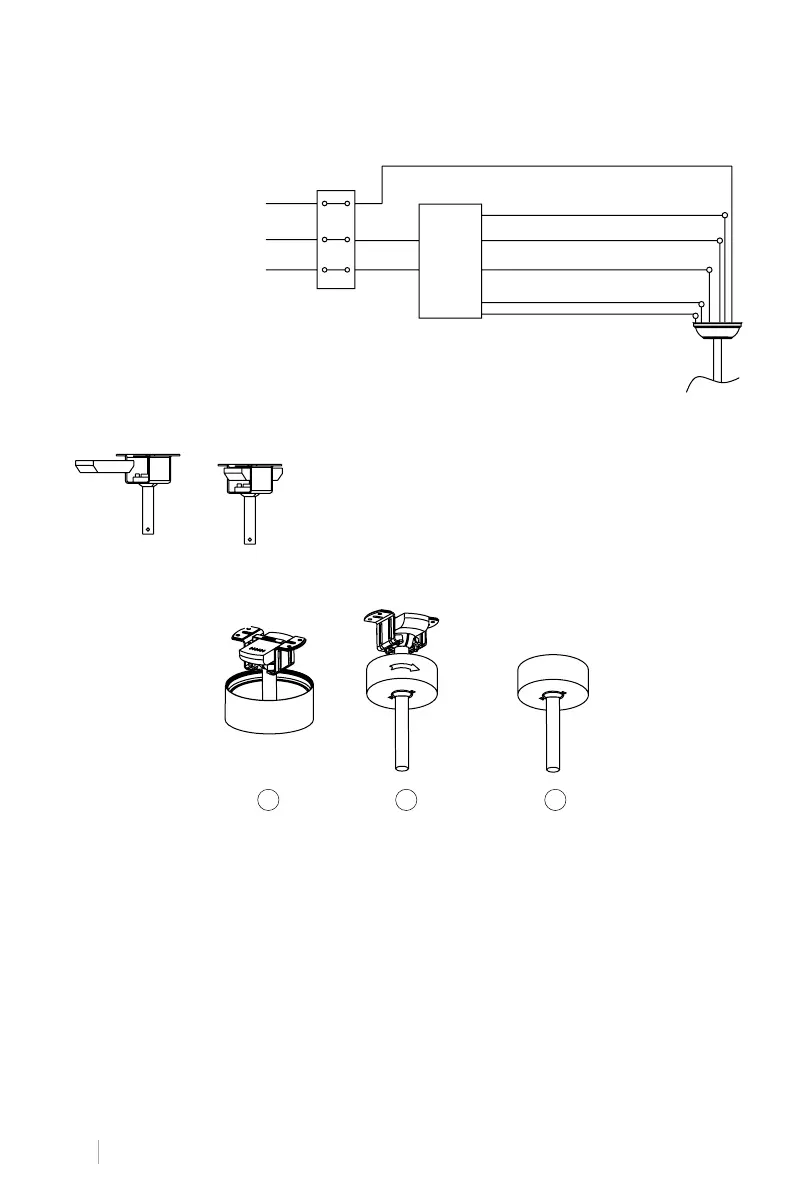

• Effettuare il collegamento tra i cavi del ricevitore e i cavi del motore della ventola seguendo le
indicazioni di colore. Assicurarsi che la connessione sia stretta.
Presa a
terra
L
N
DC
L (nero)
N
(bianco)
Ricevitore
del tele-
comando
Neutro N (bianco)
Cavo verde/giallo
Luce L (blu)
Grigio DC motore L
Rosa DC motore L
Rosso DC motore L
