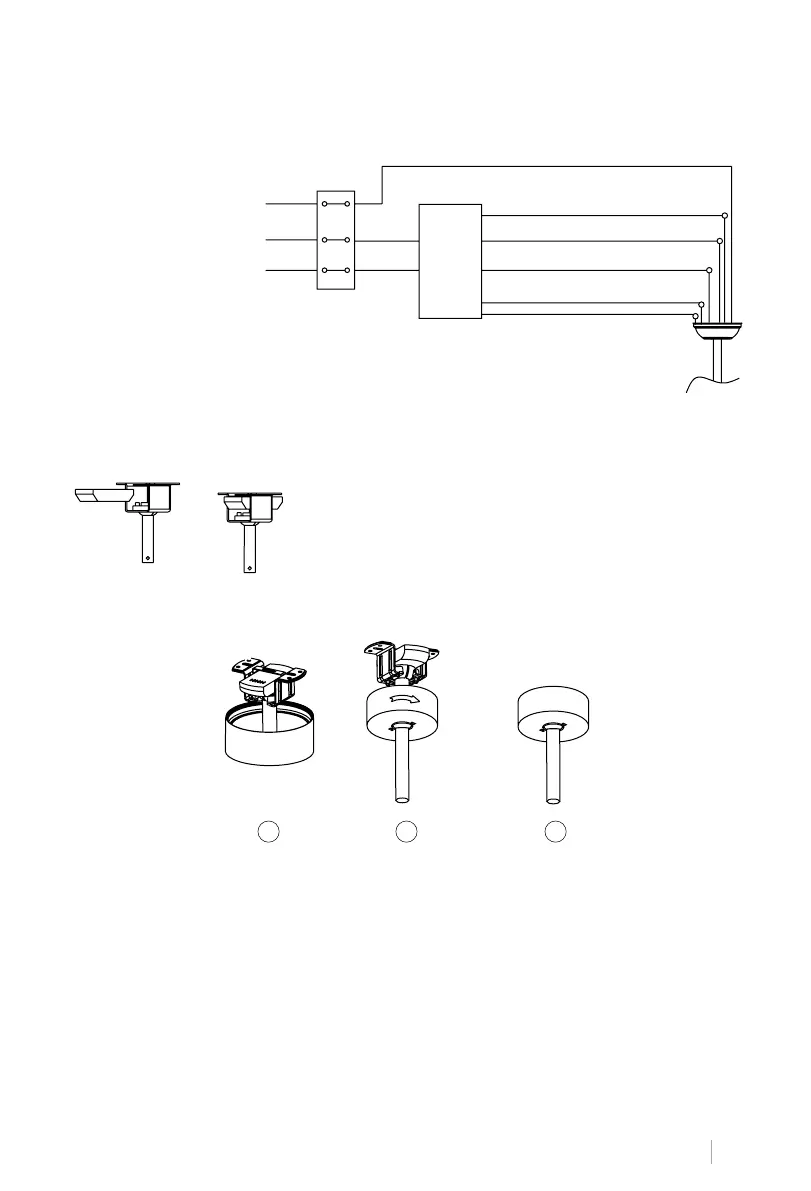

CONEXIÓN DEL MANDO A DISTANCIA
• Realice la conexión entre los cables del receptor y los cables del motor del ventilador siguiendo
las indicaciones de color. Asegúrese de que la conexión esté bien ajustada.
Toma de
tierra
L
N
DC
L
(negro)
Input N
(blanco)
Receptor
mando a
distancia
Neutro N (blanco)
Cable verde/amarillo
Luz L (azul)
Gris DC motor L
Rosa DC motor L
Rojo DC motor L
COLOCACIÓN DEL RECEPTOR DEL MANDO A DISTANCIA
MONTAJE DEL FLORÓN
• Levante el orón hasta el soporte de montaje y alinee los tornillos aojados en el soporte de
montaje con los oricios del orón.
• Gire el orón para ajustarlo. Reinserte los tornillos y fíjelos con un destornillador.
• Una vez tenga el soporte de montaje asegurado a la caja de conexiones puede proceder a col-
gar el ventilador.
• Agarre el ventilador con rmeza con ambas manos. Pase la barra por la apertura del soporte de
montaje y deje que la bola se apoye en el soporte de montaje.
• Gire el acoplamiento de la bola hasta que se alinee con la pestaña del soporte de montaje.
Consejo: Otra persona debería ayudarle para sostener la escalera de mano y alcanzarle el venti-
lador una vez se haya subido a la escalera.
1 2 3
