• Si quiere extender la longitud de cuelgue de su ventilador, retire la bola de la barra de suspen-
sión de 15,24 cm incluida y utilice la barra adicional de extensión (incluida). (Si quiere utilizar la
barra de suspensión de 15,24 cm, siga las siguientes instrucciones.)
• Para retirar la bola de la barra de suspensión, aoje el tornillo de jación y retire los pasadores.
Baje la bola y retire el pasador de bloqueo. Saque la bola de la barra de suspensión e introdúz-
cala en la barra de suspensión más larga (la parte superior de la barra tiene un agujero para el
tornillo de jación; utilícelo para jar la barra).
• Inserte el pasador de bloqueo en el extremo de la barra de suspensión y eleve la bola.
• Asegúrese de que el pasador de bloqueo está alineado con las ranuras del interior de la bola y
je el tornillo de jación.
Consejo: Para facilitar la introducción de los cables en la barra, coloque un poco de cinta aislante
alrededor de los cables. Esto le ayudará a mantenerlos juntos mientras los inserta en la barra.
• Aoje los tornillos de jación y la arandela de la parte superior de la carcasa del motor. Retire
los pasadores de la barra (si no lo ha hecho aún). Introduzca el orón por la barra.
• Pase los cables por la barra y tire del sobrante de los cables desde la parte superior de la barra
para ajustarlos.
• Coloque la barra dentro de la carcasa del motor e inserte los pasadores que retiró anteriormen-
te. Ajuste los tornillos de jación y las arandelas.
• Baje el orón hacia la carcasa del motor.

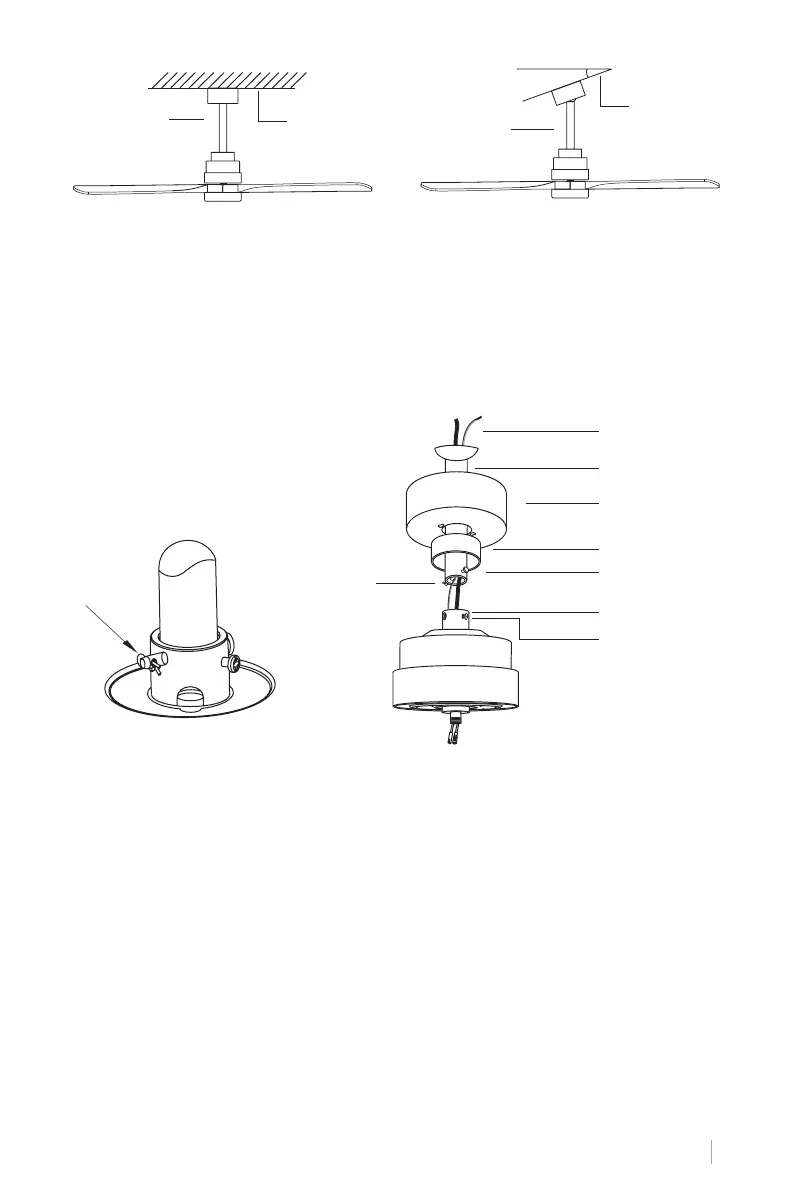

MONTAJE Y COLGADO DEL VENTILADOR
Cableado
Florón
Acoplamiento de
la bola
Embellecedor
Perno
Pasador de
bloqueo
Adaptador
Tornillo de jación
Pasador de bloqueo
Soporte
Estilo de
montaje
tradicional
El montaje tradicional cuelga del techo
con una barra.
Soporte
Estilo de
montaje en
ángulo
El montaje en ángulo se recomienda en
techos inclinados o abovedados.
Este ventilador se puede instalar tanto en un techo normal como en uno abovedado, y puede
extender la longitud de suspensión con la barra de suspensión más larga (suministrada).
Para instalar la barra de suspensión necesitará las siguientes herramientas: un destornilla-
dor, un destornillador de cabeza plana, alicates ajustables o una llave inglesa, una escalera
de tijera, un corta-cables y cinta aislante.
20º
