Create Wind Stylance - Collegamento Cablaggio; Collegamento al Controllo Remoto; Montaggio del Rosone

52
ITALIANO

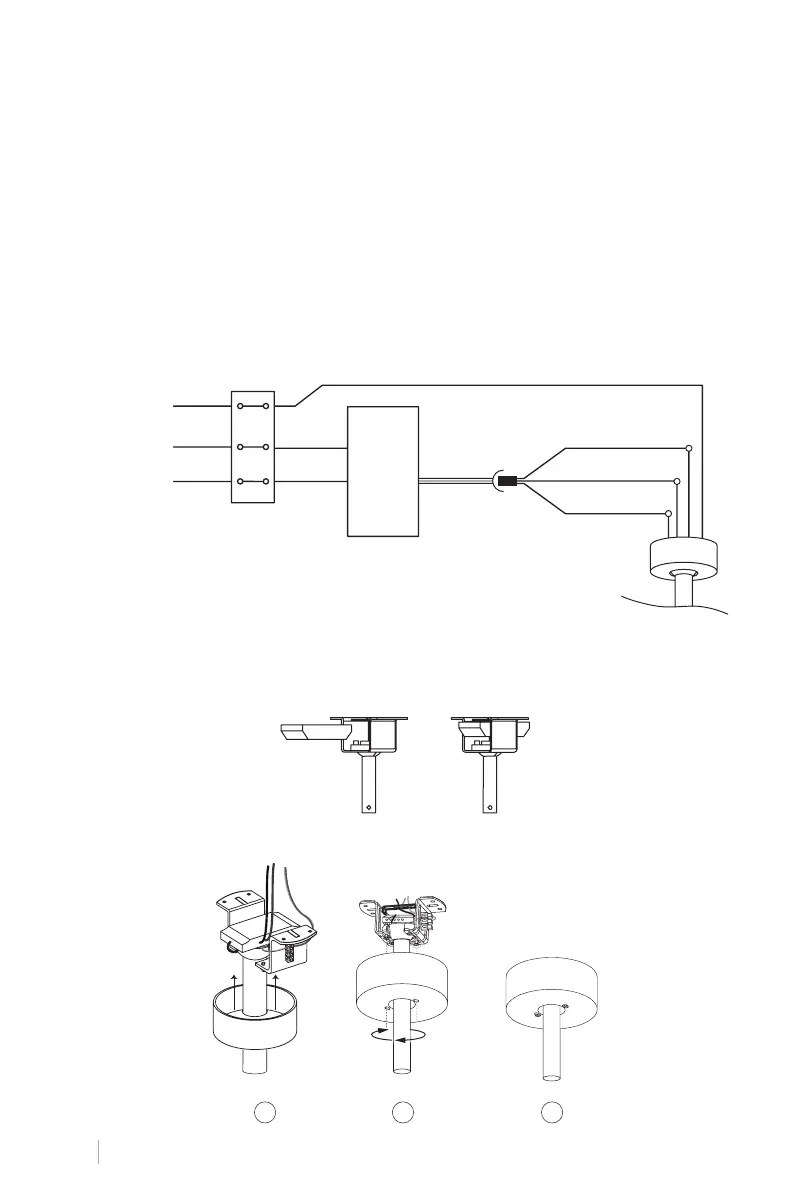

COLLEGAMENTO AL CONTROLLO REMOTO
• Effettuare il collegamento tra i cavi del ricevitore ed i cavi del motore del ventilatore seguendo le
indicazioni dei colori. Assicurati che la connessione sia salda.
MONTAGGIO DEL ROSONE
Consiglio: Per facilitare l'inserimento dei li nella barra, posizionare del nastro isolante at-
torno ai li. Questo ti aiuterà a tenerli insieme mentre li inserisci nella barra.
• Allentare le viti di montaggio e la rondella dalla parte superiore dell'alloggiamento del mo-
tore. Rimuovi i perni della barra (se non l'hai già fatto). Inserire la rosetta attraverso la barra.
• Inlare i cavi attraverso la barra e tirare i cavi in eccesso dalla parte superiore della barra
per stringerli.
• Posiziona la barra all'interno dell'alloggiamento del motore e inserisci i perni rimossi in pre-
cedenza. Stringere le viti e le rondelle.
• Abbassare il tettuccio verso l'alloggiamento del motore.
1 2 3
Ricevitore
del
telecomando
Prendi terreno
L
N
Ingresso L
(nero)
Ingresso N
(bianco)
Motore DC L (grigio)
Motore DC L (rosso)
Motore DC L (rosa)
Terra (verde/giallo)
COLLEGAMENTO CABLAGGIO
Effettuare il collegamento tra i cavi del ricevitore ed i cavi del motore del ventilatore
seguendo le indicazioni dei colori. Assicurati che la connessione sia salda.
