FRANÇAIS
• Si vous souhaitez étendre la longueur de suspension de votre ventilateur, retirez la tige de
suspension à boule de 6" incluse et utilisez la tige d'extension supplémentaire (incluse). (Si
vous souhaitez utiliser la barre de suspension de 15,24 cm, veuillez suivre les instructions
ci-dessous.)
• Pour retirer la boule de la tige de suspension, desserrez la vis de réglage et retirez les gou-
pilles fendues. Abaissez la boule et retirez la goupille de verrouillage. Retirez la boule de la
barre de suspension et insérez-la dans la barre de suspension la plus longue (le haut de la
barre a un trou pour la vis de réglage; utilisez-le pour xer la barre).
• Insérez la goupille de verrouillage dans l’extrémité de la tige de suspension et soulevez la boule.
• Assurez-vous que la goupille de verrouillage est alignée avec les rainures à l’intérieur de la
bille et xez la vis de réglage.
Conseil: Pour faciliter l’insertion des ls dans la barre, placez du ruban isolant autour des
ls. Cela vous aidera à les garder ensemble lorsque vous les insérerez dans la barre.
• Desserrez les vis de montage et la rondelle du haut du boîtier du moteur. Retirez les broches
de la barre (si ce n’est pas déjà fait). Insérez la rosace à travers la barre.
• Enlez les câbles à travers la barre et tirez les câbles en excès depuis le haut de la barre
pour les serrer.
• Placez la barre à l’intérieur du boîtier du moteur et insérez les broches que vous avez reti-
rées plus tôt. Serrez les vis de réglage et les rondelles.
• Abaissez le capot vers le carter du moteur.

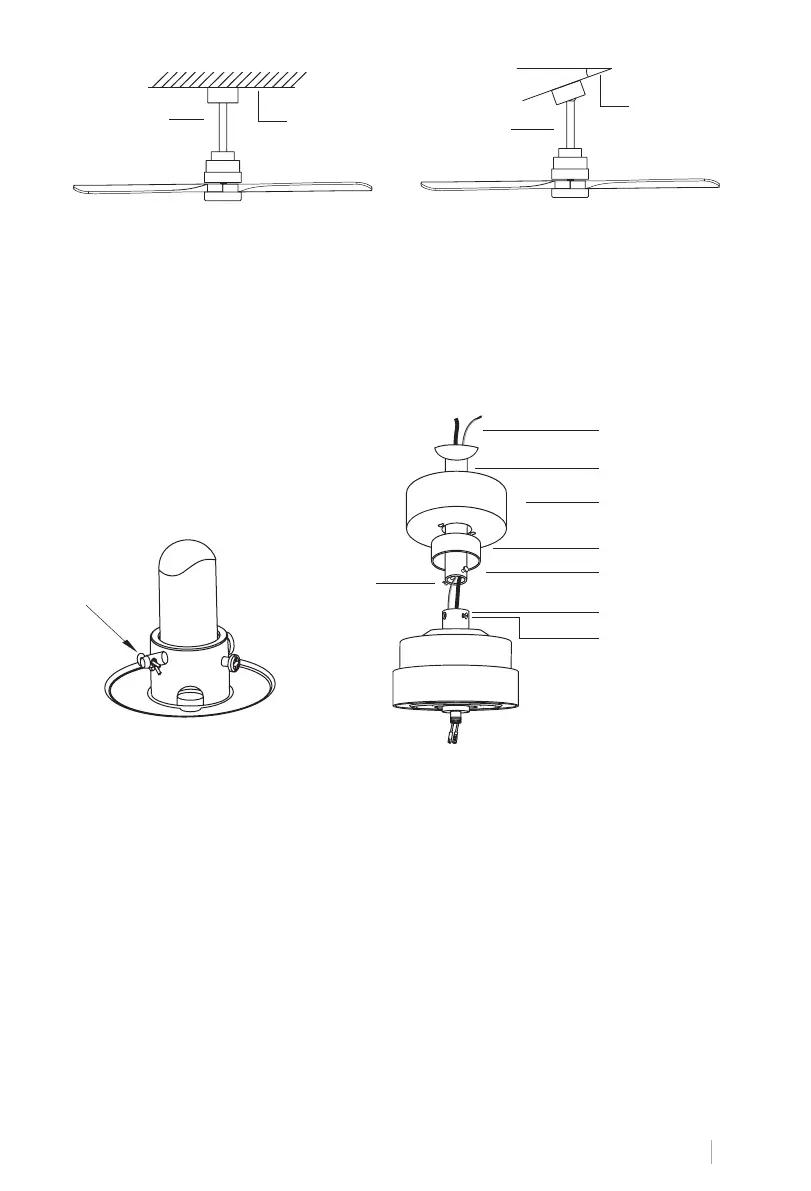

MONTAGE ET SUSPENSION DU VENTILATEUR
Câblage
Floron
Attelage à boule
Garniture
Vis à capuchon
Broche de
verrouillage
Adaptateur
Vis de xation
Broche de verrouillage
Moyen
Style de
montage
traditionnel
La conguration traditionnelle est sus-
pendue au plafond avec une tige.
Moyen
Style de
montage en
angle
Le montage en angle est recommandé sur
les plafonds inclinés ou voûtés.
Ce ventilateur peut être installé aussi bien sur un plafond ordinaire que sur un plafond voûté,
et peut étendre la longueur de suspension grâce à la tige de suspension plus longue (four-
nie). Pour installer la barre de suspension, vous aurez besoin des outils suivants : un tourne-
vis, un tournevis à tête plate, une pince ou une clé réglable, un escabeau, une pince coupante
et du ruban isolant.
20º
