NEDERLANDS

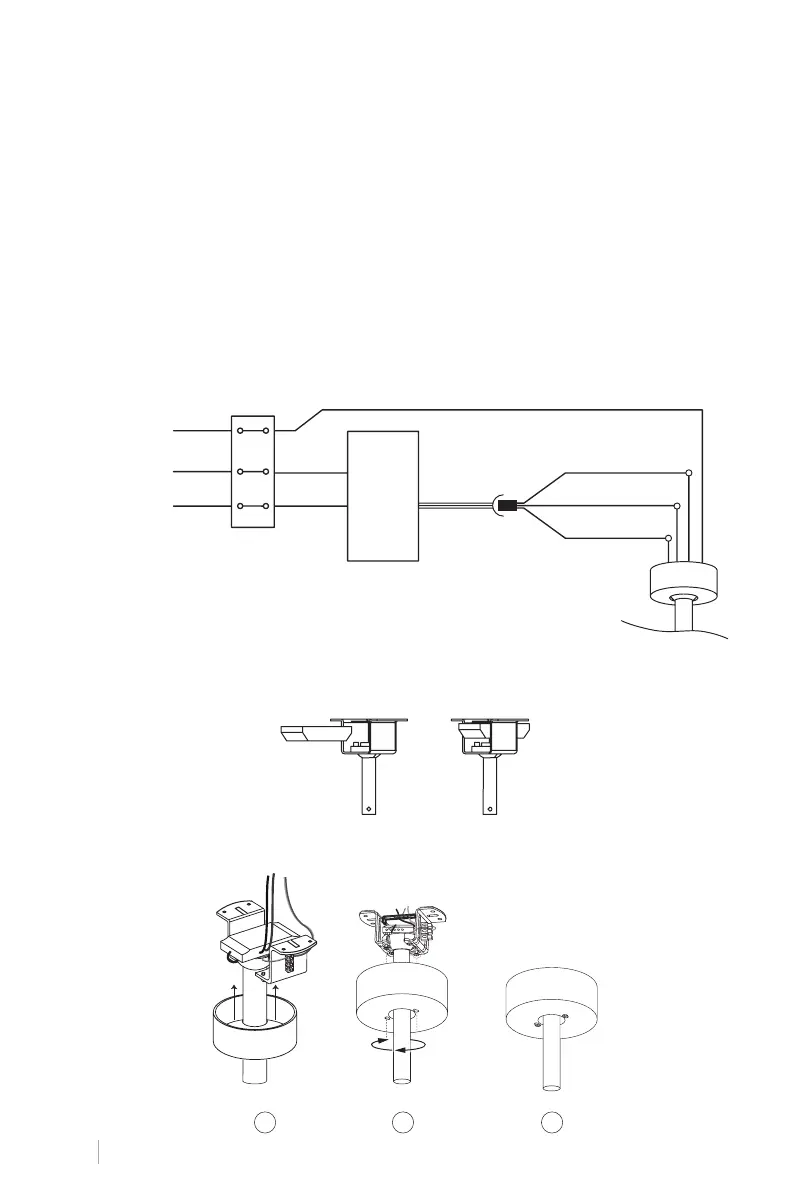

AANSLUITING VOOR AFSTANDSBEDIENING
• Maak de verbinding tussen de draden van de ontvanger en de draden van de ventilatormotor vol-
gens de kleuraanduidingen. Zorg ervoor dat de verbinding goed vastzit.
PLAFONDKAPJE MONTEREN
• Zorg ervoor dat de borgpen op één lijn ligt met de groeven in de kogel en draai de stel-
schroef vast.
Advies: Om het gemakkelijker te maken de draden in de stang te steken, plaatst u wat isola-
tietape rond de draden. Dit zal je helpen ze bij elkaar te houden terwijl je ze in de staaf steekt.
• Maak de montageschroeven en sluitring los van de bovenkant van het motorhuis. Verwijder
de stuurpennen (als u dat nog niet heeft gedaan). Steek de rozet door de staaf.
• Leid de kabels door de stang en trek de overtollige kabels vanaf de bovenkant van de stang
om ze strak te trekken.
• Plaats de staaf in het motorhuis en steek de pinnen erin die u eerder hebt verwijderd. Draai
de stelschroeven en ringen vast.
• Laat de kap zakken in de richting van het motorhuis.
1 2 3
Afstandsbediening
ontvanger
Neem grond
L
N
L-ingang
(zwart)
Ingang N
(wit)
DC L-motor (grijs)
DC L-motor (rood)
DC L-motor (roze)
Aarde (groen/geel)
BEDRADINGSVERBINDING
Maak de verbinding tussen de draden van de ontvanger en de draden van de ventilatormotor
volgens de kleuraanduidingen. Zorg ervoor dat de verbinding goed vastzit.
