Create Wind Stylance - Montando E Pendurando O Ventilador

31
PORTUGUÊS
• Se você quiser estender o comprimento de suspensão do seu ventilador, remova a haste de
suporte de bola de 6" incluída e use a haste de extensão adicional (incluída). (Se quiser usar
a barra de suspensão de 15,24 cm, siga as instruções abaixo.)
• Para remover a esfera da haste de suspensão, afrouxe o parafuso de xação e remova os
contrapinos. Abaixe a bola e remova o pino de travamento. Retire a bola da barra suspensa
e insira-a na barra suspensa mais longa (a parte superior da barra tem um orifício para o
parafuso de xação; use-o para prender a barra).
• Insira o pino de travamento na extremidade da haste de suspensão e levante a bola.
• Certique-se de que o pino de travamento esteja alinhado com as ranhuras dentro da esfe-
ra e xe o parafuso de xação.
Conselho: Para facilitar a inserção dos os na barra, coloque um pouco de ta isolante ao
redor dos os. Isso ajudará você a mantê-los juntos ao inseri-los na barra.
• Afrouxe os parafusos de montagem e a arruela da parte superior da carcaça do motor. Re-
mova os pinos da barra (se ainda não o fez). Insira a roseta através da barra.
• Passe os cabos pela barra e puxe o excesso de cabos da parte superior da barra para aper-
tá-los.
• Coloque a barra dentro da carcaça do motor e insira os pinos removidos anteriormente.
Aperte os parafusos de xação e as arruelas.
• Abaixe a capota em direção à carcaça do motor.

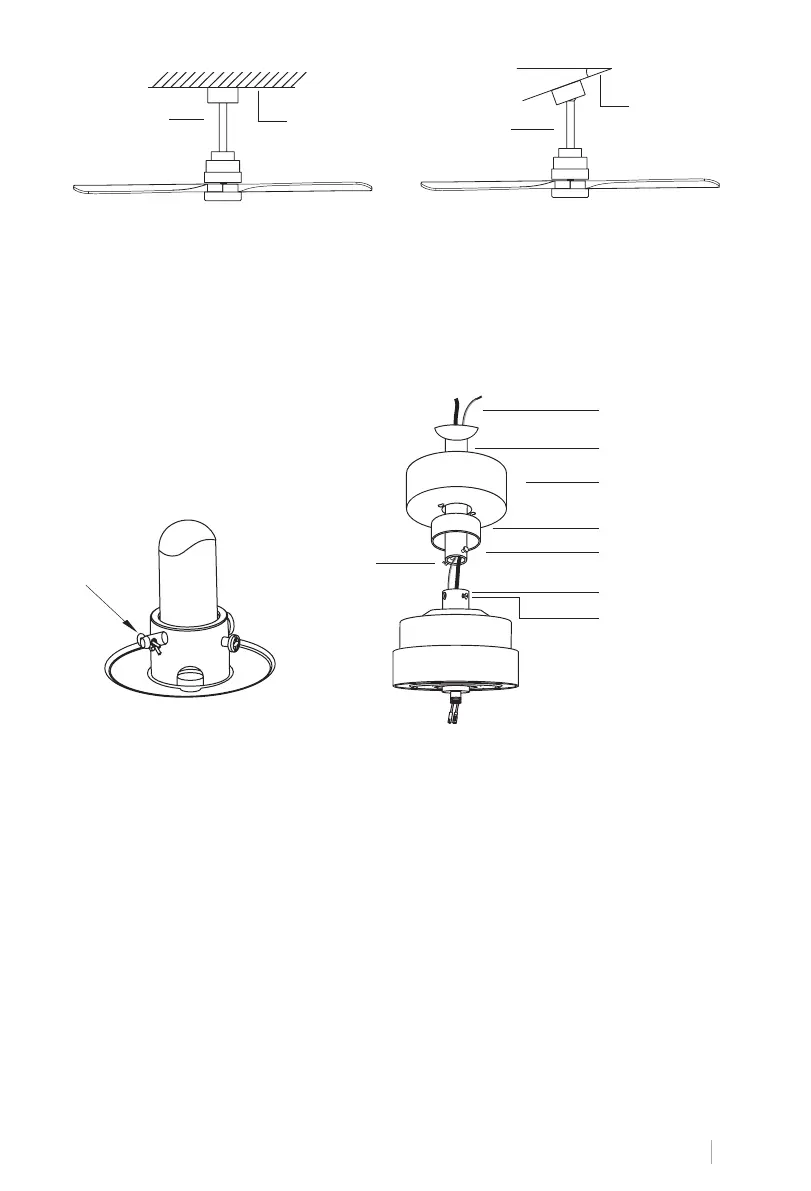

MONTANDO E PENDURANDO O VENTILADOR
Cabeamento
Florão
Acoplamento de bola
Aparar
Parafuso de cabeça
Pino de
travamento
Adaptador
Parafuso de xação
Pino de travamento
Médio
Estilo de
montagem
tradicional
A conguração tradicional ca pendura-
da no teto com uma haste.
Médio
Estilo de
montagem
em ângulo
A montagem em ângulo é recomendada
em tetos inclinados ou abobadados.
Este ventilador pode ser instalado em tetos regulares e abobadados e pode estender o com-
primento de suspensão com a haste de suspensão mais longa (fornecida). Para instalar a
barra suspensa, você precisará das seguintes ferramentas: chave de fenda, chave de fenda,
alicate ou chave inglesa ajustável, escada, alicate e ta isolante.
20º
