FERNBEDIENUNGSANSCHLUSS
• Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln gemäß
den Farbmarkierungen her. Stellen Sie sicher, dass die Verbindung fest ist.
MONTAGE DES DECKENBALDACHINS
• Stellen Sie sicher, dass der Sicherungsstift mit den Rillen im Inneren der Kugel ausgerich-
tet ist, und befestigen Sie die Stellschraube.
Beratung: Um das Einführen der Drähte in die Schiene zu erleichtern, kleben Sie etwas Iso-
lierband um die Drähte. Dies hilft Ihnen, sie beim Einsetzen in die Leiste zusammenzuhalten.
• Lösen Sie die Befestigungsschrauben und die Unterlegscheibe von der Oberseite des Mo-
torgehäuses. Entfernen Sie die Stangenstifte (falls Sie dies noch nicht getan haben). Ste-
cken Sie die Rosette durch die Stange.
• Führen Sie die Kabel durch die Stange und ziehen Sie die überschüssigen Kabel von der
Oberseite der Stange ab, um sie festzuziehen.
• Platzieren Sie die Stange im Motorgehäuse und setzen Sie die zuvor entfernten Stifte ein.
Ziehen Sie die Stellschrauben und Unterlegscheiben fest.
• Senken Sie die Haube in Richtung Motorgehäuse ab.
1 2 3
Fernbedienungsempfänger
Boden
einnehmen
L
N
L-Eingang
(schwarz)
Eingang N
(weiß)
DC-L-Motor (grau)
DC-L-Motor (rot)
DC-L-Motor (rosa)
Masse (grün/gelb)

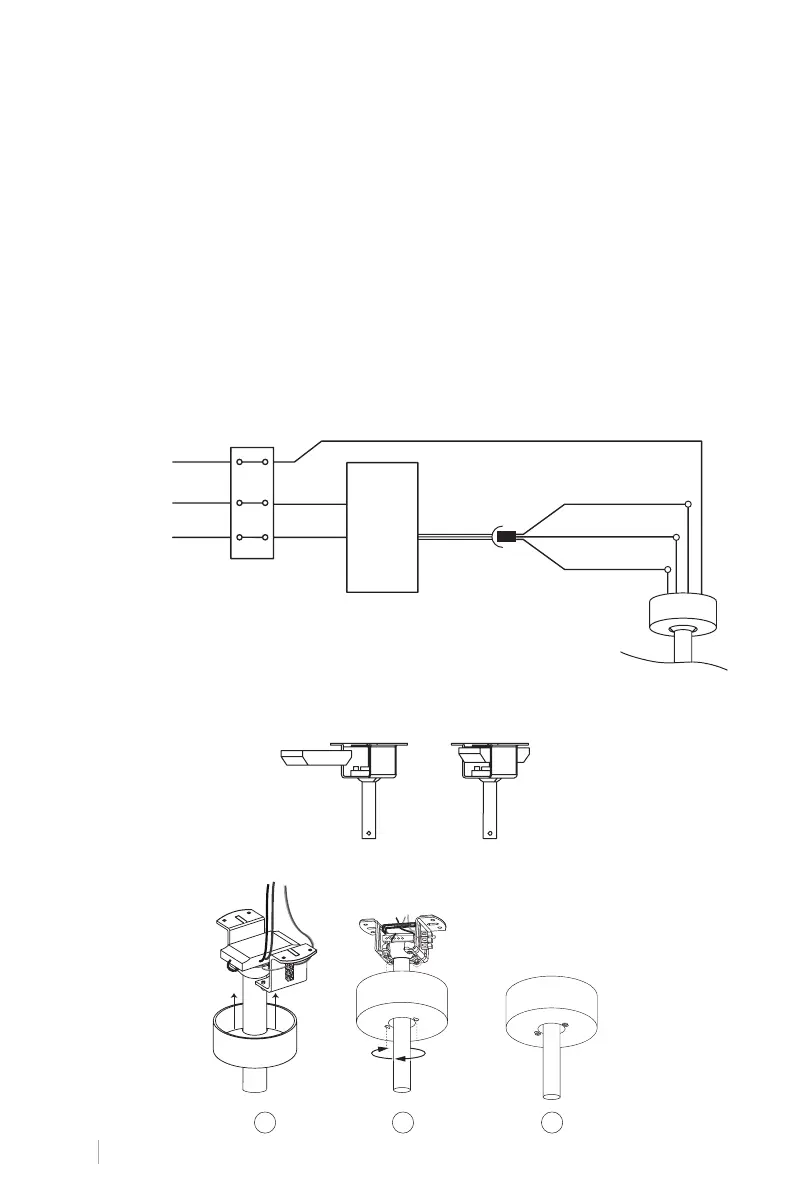

VERKABELUNGSANSCHLUSS
Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln
gemäß den Farbmarkierungen her. Stellen Sie sicher, dass die Verbindung fest ist.
