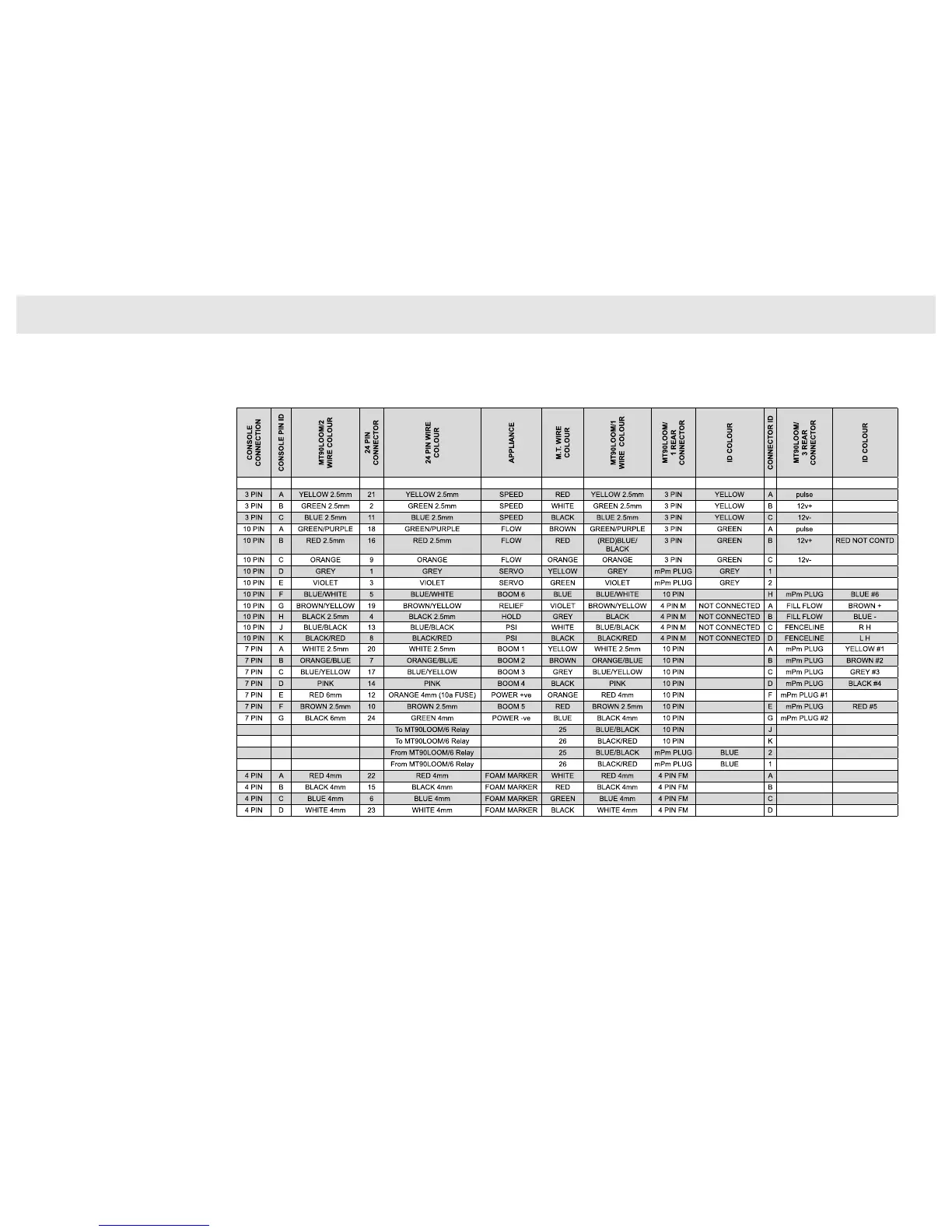

7.26
Pinto BT-POM 1212 - Revision 5
Assembly Drawings & Parts
Electrical Wiring Diagram
CONSOLE
CONNECTION
CONSOLE PIN ID
MT90LOOM/2
WIRE COLOUR
24 PIN
CONNECTOR
24 PIN WIRE
COLOUR
APPLIANCE
M.T. WIRE
COLOUR
MT90LOOM/1
WIRE COLOUR
MT90LOOM/
1 REAR
CONNECTOR
ID COLOUR
CONNECTOR ID
MT90LOOM/
3 REAR
CONNECTOR
ID COLOUR
3 PIN A YELLOW 2.5mm 21 YELLOW 2.5mm SPEED RED YELLOW 2.5mm 3 PIN YELLOW A pulse
3 PIN B GREEN 2.5mm 2 GREEN 2.5mm SPEED WHITE GREEN 2.5mm 3 PIN YELLOW B 12v+
3 PIN C BLUE 2.5mm 11 BLUE 2.5mm SPEED BLACK BLUE 2.5mm 3 PIN YELLOW C 12v-
10 PIN A GREEN/PURPLE 18 GREEN/PURPLE FLOW BROWN GREEN/PURPLE 3 PIN GREEN A pulse
10 PIN B RED 2.5mm 16 RED 2.5mm FLOW RED (RED)BLUE/
BLACK
3 PIN GREEN B 12v+ RED NOT CONTD
10 PIN C ORANGE 9 ORANGE FLOW ORANGE ORANGE 3 PIN GREEN C 12v-
10 PIN D GREY 1 GREY SERVO YELLOW GREY mPm PLUG GREY 1
10 PIN E VIOLET 3 VIOLET SERVO GREEN VIOLET mPm PLUG GREY 2
10 PIN F BLUE/WHITE 5 BLUE/WHITE BOOM 6 BLUE BLUE/WHITE 10 PIN H mPm PLUG BLUE #6
10 PIN G BROWN/YELLOW 19 BROWN/YELLOW RELIEF VIOLET BROWN/YELLOW 4 PIN M NOT CONNECTED A FILL FLOW BROWN +
10 PIN H BLACK 2.5mm 4 BLACK 2.5mm HOLD GREY BLACK 4 PIN M NOT CONNECTED B FILL FLOW BLUE -
10 PIN J BLUE/BLACK 13 BLUE/BLACK PSI WHITE BLUE/BLACK 4 PIN M NOT CONNECTED C FENCELINE R H
10 PIN K BLACK/RED 8 BLACK/RED PSI BLACK BLACK/RED 4 PIN M NOT CONNECTED D FENCELINE L H
7 PIN A WHITE 2.5mm 20 WHITE 2.5mm BOOM 1 YELLOW WHITE 2.5mm 10 PIN A mPm PLUG YELLOW #1
7 PIN B ORANGE/BLUE 7 ORANGE/BLUE BOOM 2 BROWN ORANGE/BLUE 10 PIN B mPm PLUG BROWN #2
7 PIN C BLUE/YELLOW 17 BLUE/YELLOW BOOM 3 GREY BLUE/YELLOW 10 PIN C mPm PLUG GREY #3
7 PIN D PINK 14 PINK BOOM 4 BLACK PINK 10 PIN D mPm PLUG BLACK #4
7 PIN E RED 6mm 12 ORANGE 4mm (10a FUSE) POWER +ve ORANGE RED 4mm 10 PIN F mPm PLUG #1
7 PIN F BROWN 2.5mm 10 BROWN 2.5mm BOOM 5 RED BROWN 2.5mm 10 PIN E mPm PLUG RED #5
7 PIN G BLACK 6mm 24 GREEN 4mm POWER -ve BLUE BLACK 4mm 10 PIN G mPm PLUG #2
To MT90LOOM/6 Relay 25 BLUE/BLACK 10 PIN J
To MT90LOOM/6 Relay 26 BLACK/RED 10 PIN K
From MT90LOOM/6 Relay 25 BLUE/BLACK mPm PLUG BLUE 2
From MT90LOOM/6 Relay 26 BLACK/RED mPm PLUG BLUE 1
4 PIN A RED 4mm 22 RED 4mm FOAM MARKER WHITE RED 4mm 4 PIN FM A
4 PIN B BLACK 4mm 15 BLACK 4mm FOAM MARKER RED BLACK 4mm 4 PIN FM B
4 PIN C BLUE 4mm 6 BLUE 4mm FOAM MARKER GREEN BLUE 4mm 4 PIN FM C
4 PIN D WHITE 4mm 23 WHITE 4mm FOAM MARKER BLACK WHITE 4mm 4 PIN FM D
4/12/2003
ALL WIRE 3mm
USO
MT9000 / 3 PIN BALL VALVES
WIRING CONFIGURATION FOR 24 PIN MT9000 BULKHEAD LOOM
Electrical Wiring
