Electrical connections Xgard and Xgard IR
20

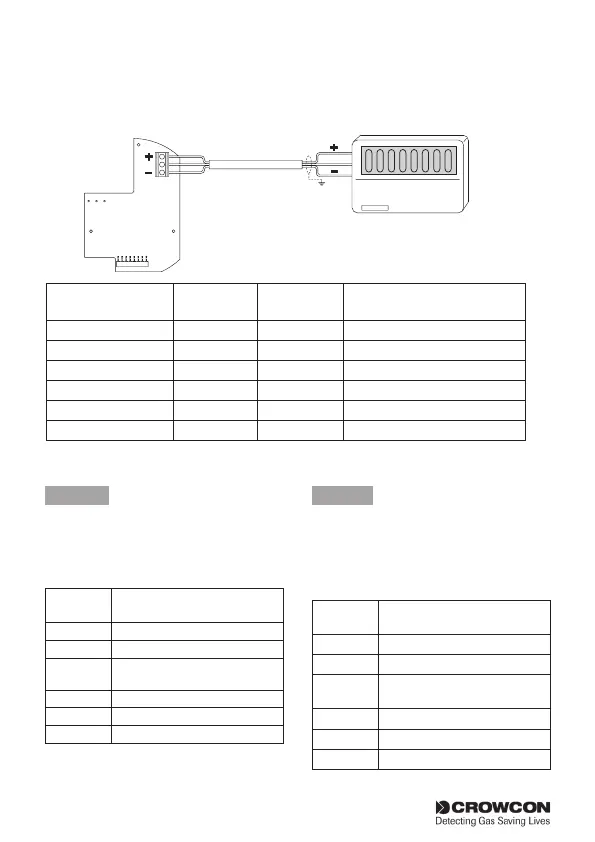

Diagram 11: Xgard Type 3 electrical connections
Sensor
Part No.
Pellistor
Type
Bridge Volts
(Vdc)
Comment
Contact Crowcon VQ21T 2.0 Standard for CH
4
Contact Crowcon 300P 2.0 Alternative for CH
4
Contact Crowcon VQ8 2.5 Lead resistant for leaded petrol
Contact Crowcon VQ25 2.0 For halogens
Contact Crowcon VQ41 2.0 For Jet fuel
Contact Crowcon VQ41 2.0 For Ammonia
Table 1: Sensor options, please contact Crowcon for advice on alternative gases or vapours.
Français
 Carte de circuit imprimé - Xgard Type 3
 Tableau de commande de type mV
 Terre
Table 1: Options de capteurs - prière de contacter
Crowcon pour les autres gaz et vapeurs.
Pellistor
Type
Remarque
VQ21T De série pour CH
4
300P Solution alternative pour CH
4
VQ8 Résistance au plomb pour
l’essence au plomb
VQ25 Pour halogènes
VQ41 Pour carburéacteur
VQ41 Pour ammoniac
Deutsch
 Xgard Typ 3, FBG
 mV Type Control Panel
 Erdung
Tablle 1: Sensorversionen; für Hinweise zu
anderen Gasen oder Dämpfen wenden Sie sich
bitte an Crowcon
Pellistor
Typ
Bemerkung
VQ21T Standard für CH
4
300P Alternative für CH
4
VQ8 Bleiresistent für verbleites
Benzin
VQ25 Für Halogene
VQ41 Für Turbinentreibstoff
VQ41 Für Ammoniak
SIG
SIG

Xgard Type 3 PCB

mV Type Control Panel

Earth
