LPS Series Power Amplifiers
Cableado
CABLEADO MONO-PUENTE USANDO EL SPEAKON
®
CONECTORES
El cableado mono-puente duplica la potencia de salida del amplificador.
1. Ver Figura 5. En el panel posterior, colocar el Botón Modo Salida en PUENTE.
2. Enchufar el parlante al Speakon
®
conector como se muestra.
3. Sólo el Canal 1 del control de volumen trabaja con el modo mono-puente.
CABLEADO MONO-PUENTE USANDO LOS CONECTORES CON TOMA DE CONEXIÓN
El cableado mono-puente duplica la potencia de salida del amplificador.
1. Ver Figura 6. En el panel posterior, colocar el Botón Modo Salida en PUENTE.
2. Enchufar el parlante a los conectores con toma de conexión como se muestra.
3. Sólo el canal 1 del control de volumen trabaja con el modo mono-puente.

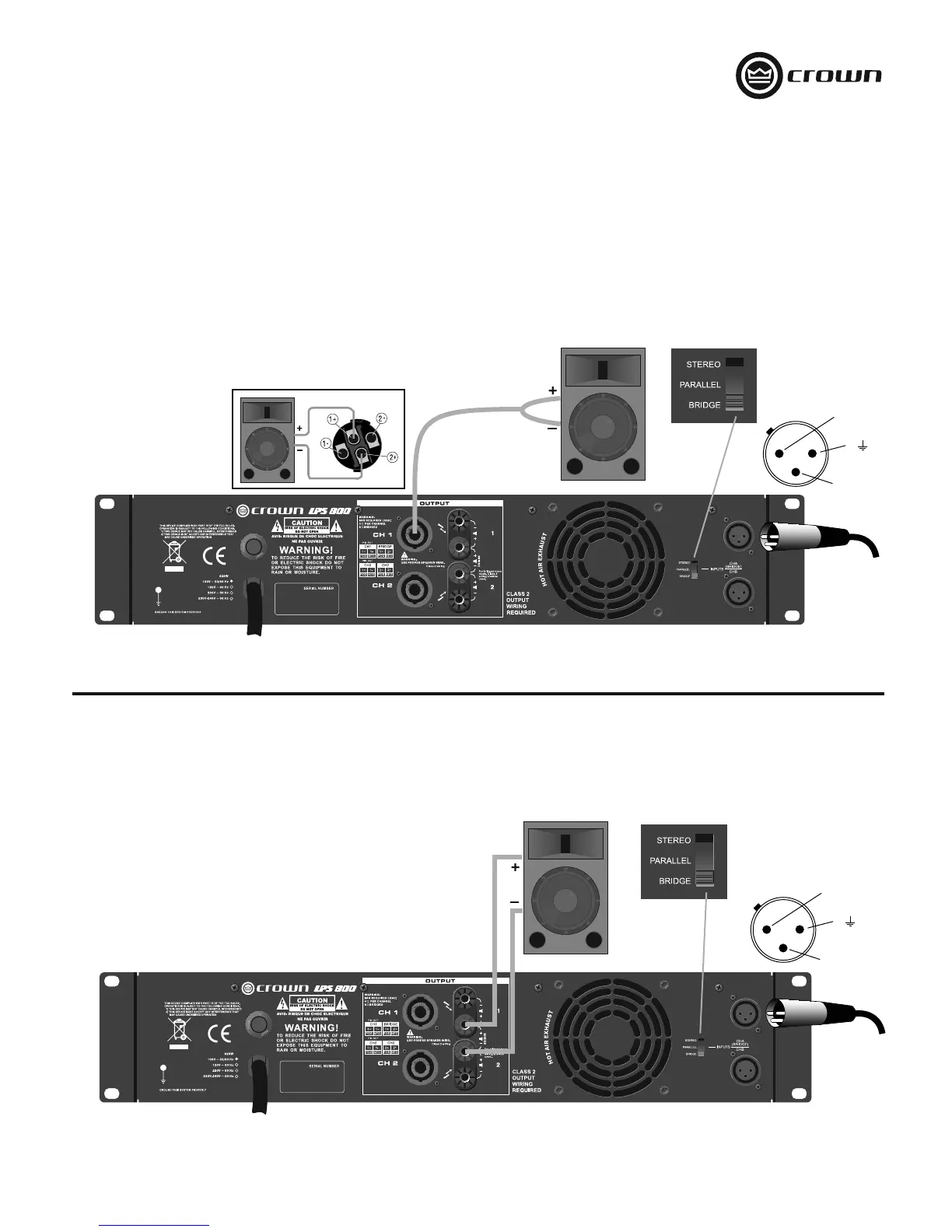

Figura 6. Cableado Mono-puente con Conectores con toma de conexión
Figura 5. Cableado Mono-puente con Speakon
®
Conectores
2 +
1
3
–
Señal de
Entrada
2 +
1
3
–
Señal de
Entrada
