Cableado

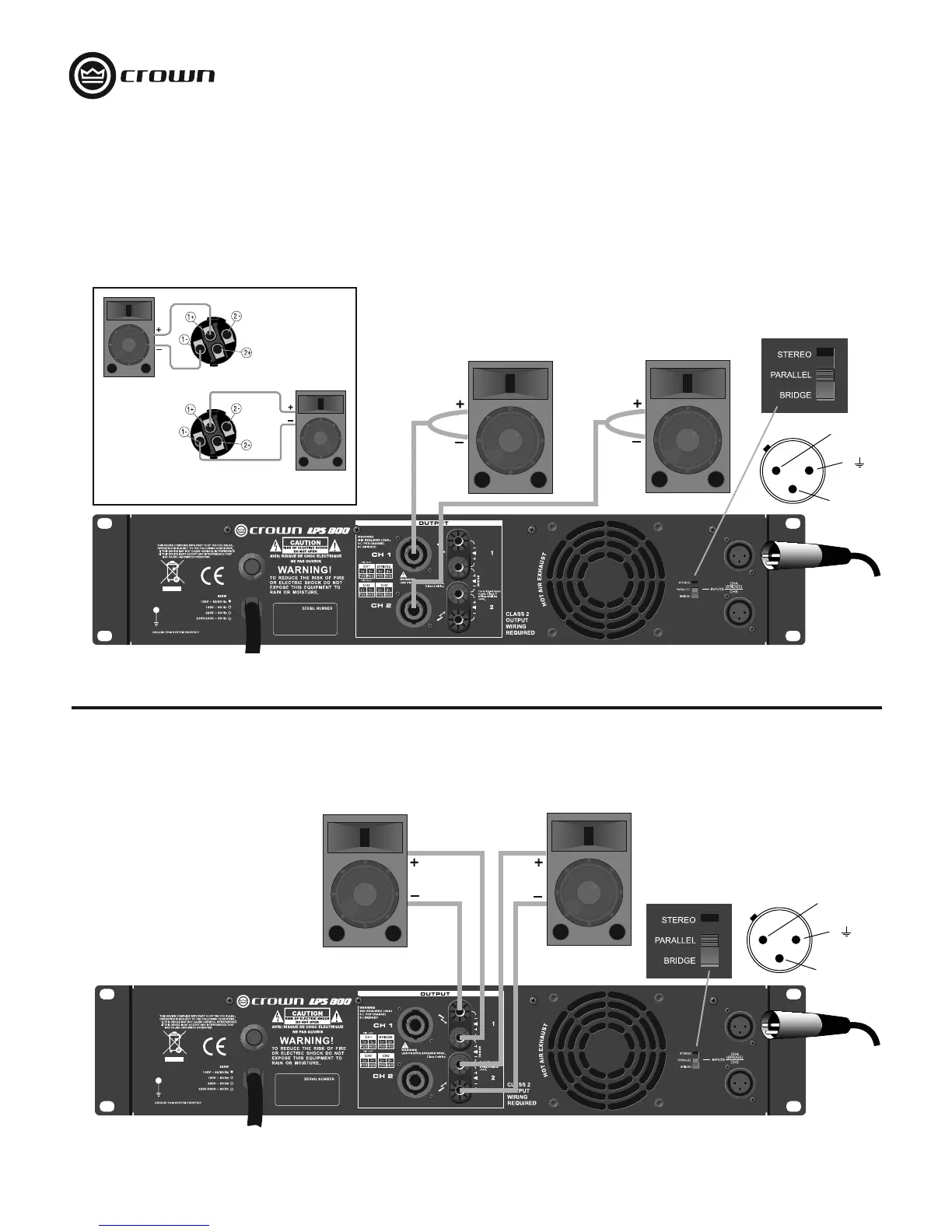

Figura 7. Cableado Análogo con Speakon
®
Conectores
Figura 8. Cableado Análogo con Conectores de Toma Conexión
CABLEADO ANÁLOGO USANDO EL SPEAKON
®
CONECTORES
Con este cableado, una señal que se envía al Canal 1 es análoga a ambos canales entonces se reproduce en ambos parlantes.
1. Ver Figura 7. En el panel posterior, colocar el Botón Salida en Modo ANÁLOGO.
2. Enchufar los parlantes a los Speakon
®
conectores como se muestra.
CABLEADO ANÁLOGO USANDO LOS CONECTORES DE TOMA DE CONEXIÓN
Con este cableado, la señal que se envía al Canal 1 es análoga a ambos canales entonces se reproduce en ambos parlantes.
1. Ver Figura 8. En el panel posterior, colocar el Botón de Salida en Modo ANÁLOGO.
2. Enchufar los parlantes a los conectores de toma conexión como se muestra.
2 +
1
3
–
Canal 1
Altoparlante
Canal 2
Altoparlante
Speakon Superior®
(Canal 1)
Botón
Speakon ®
(Canal 2)
2 +
1
3
–
Señal de
Entrada
Señal de
Entrada
