24 Culligan® High Efficiency 1.5 Water Filter
24 Cat. No. 01024514

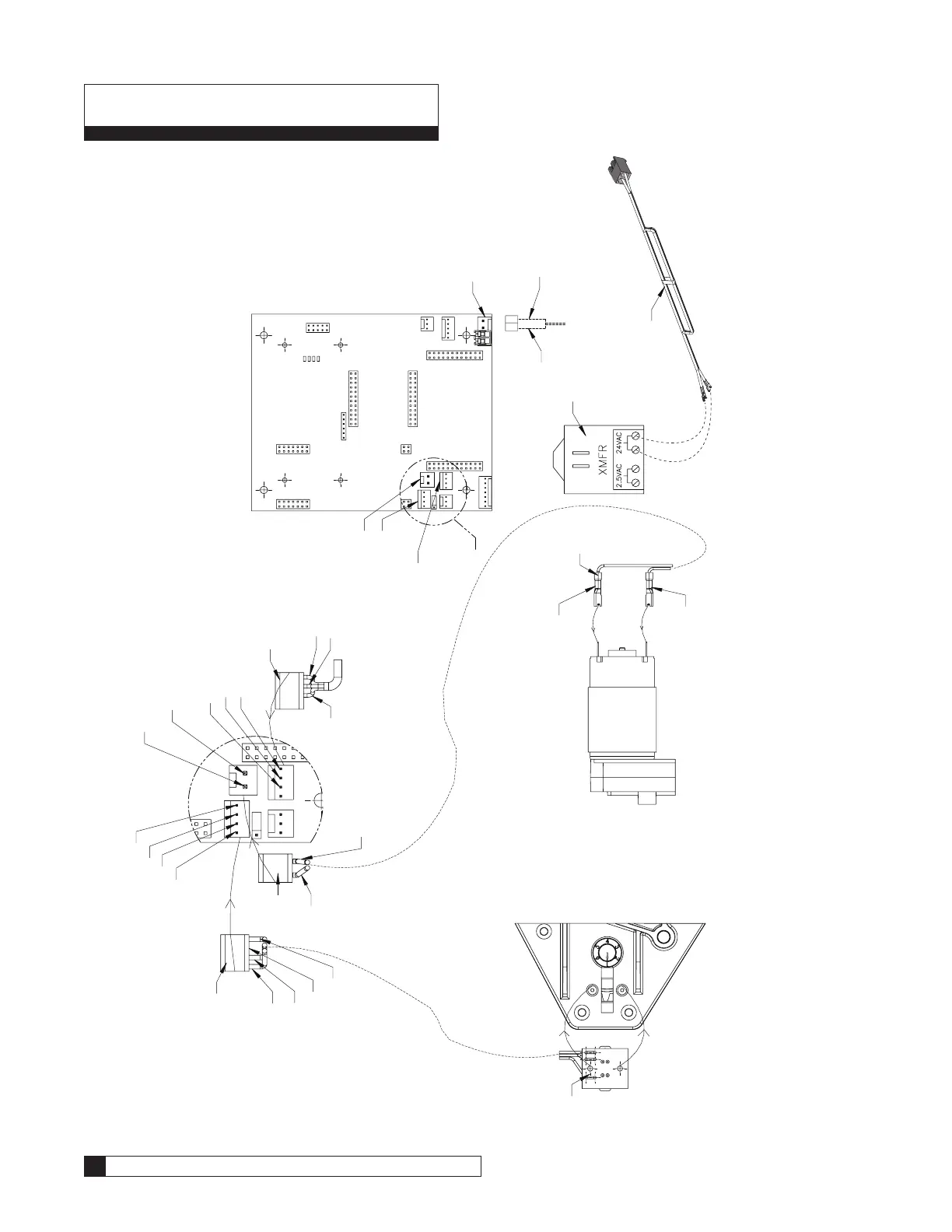

Electrical Schematic
A
POSITION SENSOR CONNECTOR
MOTOR CONNECTOR
POWER CONNECTOR
FLOW METER CONNECTOR
RIBBED WIRE
(INSULATION)
SMOOTH WIRE
(INSULATION)
DETAIL A
SCALE 2 : 1
BLACK WIRE
GREEN WIRE
RED WIRE
EMPTY
BLACK WIRE
RED WIRE
BLACK WIRE
GREEN WIRE
RED WIRE
BLACK WIRE
RED WIRE
BLACK WIRE
GREEN WIRE
RED WIRE
EMPTY
RED WIRE
BLACK WIRE
RED WIRE
BLACK WIRE
GREEN WIRE
POSITION
MOTOR
CONNECTOR (RED WIRE) - PLUS
CONNECTOR (BLACK WIRE) - MINUS
(AS SHOWN ABOVE)
BEND THE PINS DOWN AFTER
ASSEMBLING THE CONNECTORS
SENSOR BOARD SHOULD BE ATTACHED
WITH WIRES POINTING UP
(AS SHOWN ABOVE)
24v
2.5v
POWER CABLE SHOULD BE PLUGGED
TO 24v CONNECTORS -RIGHT SIDE
(AS SHOWN ABOVE)
FLOW
METER
FLOW METER
CONNECTOR
POSITION SENSOR
CONNECTOR
MOTOR
CONNECTOR
TRANSFORMER
POWER CABLE
MOTOR
POSITION
SENSOR
