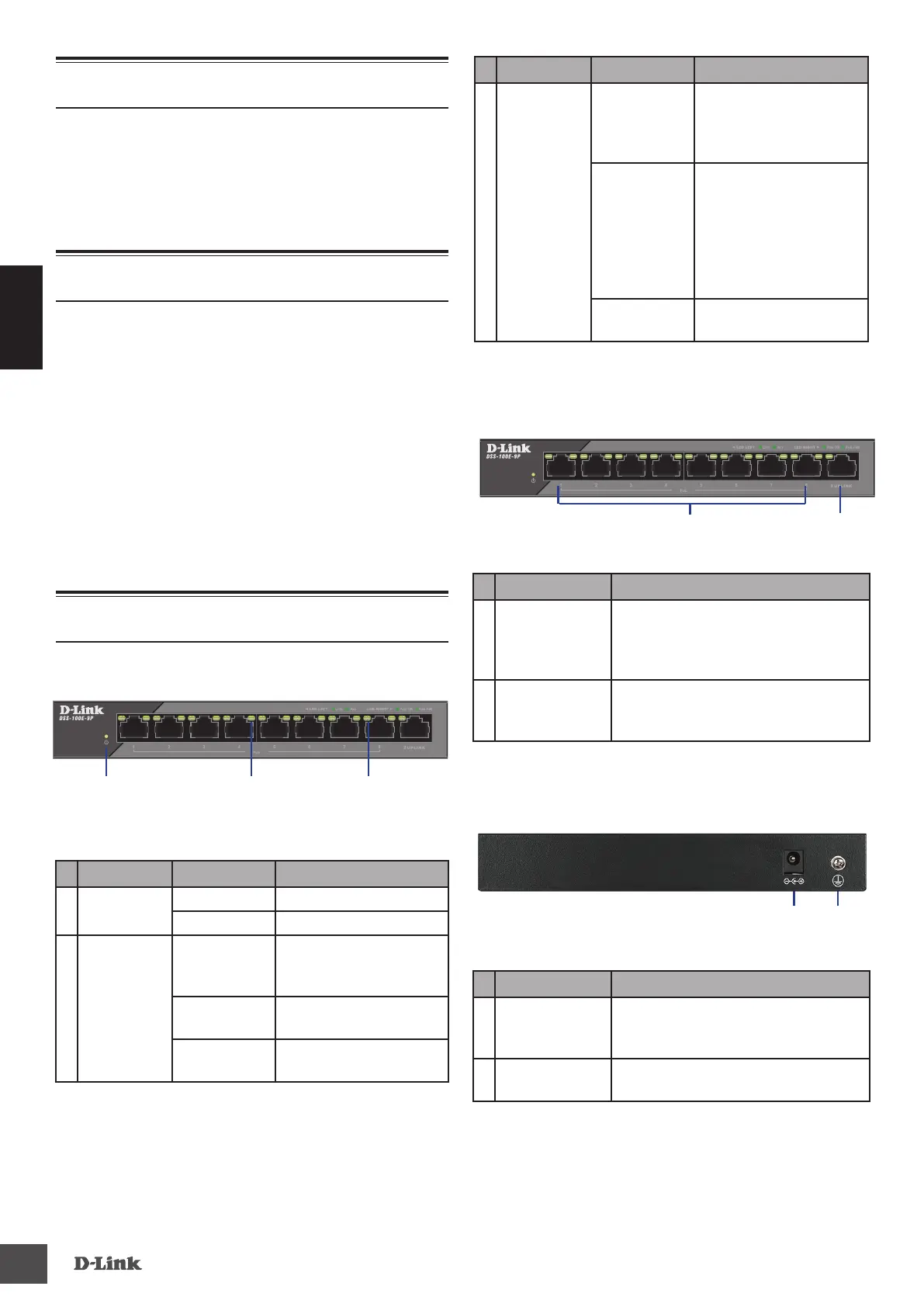

D-Link DSS-100 - Prima DI Iniziare; Contenuto Della Confezione; Panoramica Hardware

DSS-100E-9P
10
ITALIANO
# LED Stato Descrizione
3
PoE
(Led destro)
Verde sso La porta fornisce
alimentazione al
dispositivo alimentato
da PoE collegato.
Verde
lampeggiante
Indica che un dispositivo
alimentato PoE è
connesso a questa porta
PoE, ma l'alimentazione
disponibile restante dello
switch è insuciente per
accendere il dispositivo.
O Nessun dispositivo PoE
connesso a questa porta.
Tabella 1: Panoramica LED
Connettori pannello frontale
Figura 2: Connettori pannello frontale
# Interfaccia Descrizione
1 Porte 1 - 8
Porte basate su PoE 10/100 Mbps,
usate per la connessione di
dispositivi Ethernet e dispositivi
con alimentazione PoE.
2 Porte 9
Porta Ethernet 10/100/1000 Mbps
per connessioni uplink a NVR,
archiviazione o switch core.
Tabella 2: Descrizione connettore anteriore
Connettori pannello posteriore
Figura 3: Connettori pannello posteriore
# Connettore Descrizione
1
Ingresso di
alimentazione
CC
Jack di ingresso per l'adattatore di
alimentazione.
2 SWITCH GND
Vite usata per ssare un lo di messa a
terra e collegare l'interruttore a terra.
Tabella 3: Descrizione connettore posteriore
Prima di iniziare
In questa Guida per l'installazione rapida sono
riportate istruzioni dettagliate per congurare lo
switch DSS-100E-9P 9-port 10/100 PoE Surveillance.
Il modello acquistato potrebbe essere leggermente
diverso da quello ragurato nelle illustrazioni.
Contenuto della confezione
Questo DSS-100E-9P pacchetto deve includere i
seguenti elementi:
• 1 x DSS-100E-9P
• 1 x cavo di alimentazione
• 1 x Adattatore alimentazione
• 1 x Guida di installazione rapide
Se uno o più degli articoli sopra elencati risultano
danneggiati o mancanti, contattare il rivenditore
D-Link locale.
Panoramica hardware
Indicatori LED
Figura 1: LED del pannello frontale
# LED Stato Descrizione
1 Accensione
Verde sso Lo switch è acceso.
O Lo switch è spento.
2
Link/ACT/
Speed
(Led
sinistro)
Verde sso In questa porta è presente
un collegamento attivo
negoziato.
Verde
lampeggiante
Traco sulla porta.
O Nessun link attivo su
questa porta.
1 2 3
1 2
1 2
