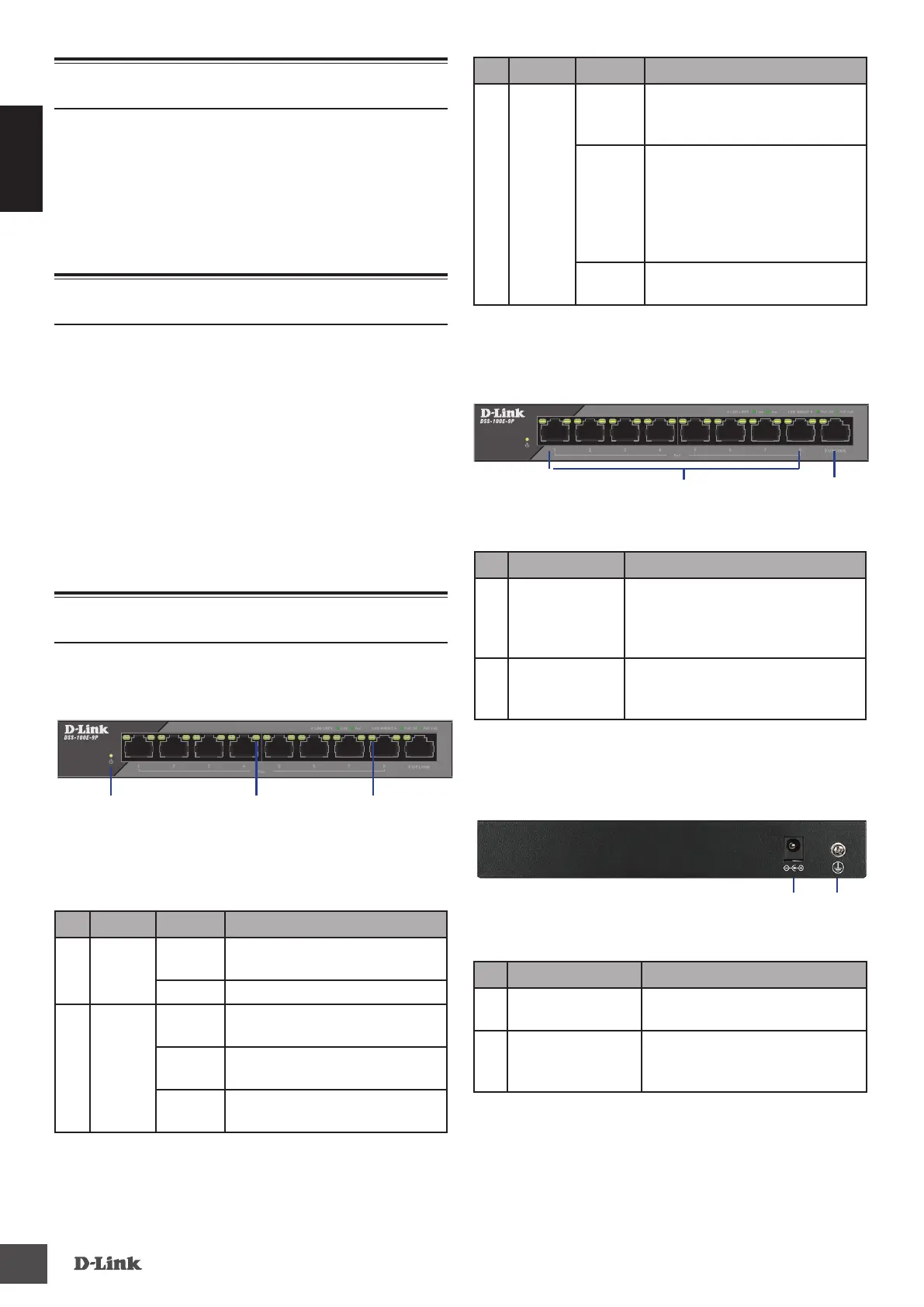

D-Link DSS-100 - Vor der Inbetriebnahme; LED-Anzeigen

DSS-100E-9P
4
DEUTSCH
Nr. LED Status Beschreibung
3
PoE
(Rechte
LED)
Konstant
grün
Das über PoE gespeiste
angeschlossene Gerät wird über
den Port mit Strom versorgt.
Grün
blinkend
Zeigt an, dass ein PoE-gespeistes
Gerät an diesem PoE-Port
angeschlossen, das verbleibende
Strombudget des Switch für die
Versorgung des Geräts aber nicht
ausreichend ist.
Aus An diesem Port ist kein PoE-
gespeistes Gerät angeschlossen.
Tabelle 1: LED-Übersicht
Anschlüsse an der Vorderseite
Abbildung 2: Anschlüsse an der Vorderseite
Nr. Schnittstelle Beschreibung
1 Ports 1 - 8
10/100 Mbit/s PoE-fähige Ports,
verwendet für den Anschluss
von Ethernet-Geräten und
PoE-betriebenen Geräten.
2 Port 9
10/100/1000 Mbit/s Ethernet-Port
für Uplink-Verbindungen zu NVR,
Speichergerät oder Core-Switch.
Tabelle 2: Beschreibungen der vorderen Anschlüsse
Anschlüsse an der Rückseite
Abbildung 3: Anschlüsse an der Rückseite
Nr. Anschluss Beschreibung
1
DC-
Stromversorgung
Buchse zum Anschließen des
Netzteils.
2 SWITCH GND
Schraube zum Anschließen eines
Erdungsdrahts zum Verbinden
des Switch mit Erde.
Tabelle 3: Beschreibungen der hinteren Anschlüsse
Vor der Inbetriebnahme
In dieser Installationsanleitung erhalten Sie
schrittweise Anweisungen zur Einrichtung Ihres
DSS-100E-9P 9-port 10/100 PoE Surveillance Switch.
Beachten Sie, dass das von Ihnen erworbene Modell
sich möglicherweise geringfügig von denen der
Abbildungen unterscheidet.
Packungsinhalt
Dieses DSS-100E-9P-Paket muss Folgendes enthalten:
• 1 x DSS-100E-9P
• 1 x Netzkabel
• 1 x Netzteil
• 1 x Installationsanleitung
Sollte eines der oben aufgeführten Teile beschädigt
sein oder fehlen, wenden Sie sich bitte an Ihren
D-Link-Händler vor Ort.
Hardware-Übersicht
LED-Anzeigen
Abbildung 1: Vorderseite LEDs
Nr. LED Status Beschreibung
1 Strom
Konstant
grün
Der Switch ist eingeschaltet.
Aus Der Switch ist ausgeschaltet.
2
Link/
ACT/
Speed
(Linke
LED)
Konstant
grün
Für diesen Port ist eine aktive
Verknüpfung gewählt.
Grün
blinkend
Über den Port wird Datenverkehr
geleitet.
Aus An diesem Port besteht keine
aktive Verbindung.
1 2
1
1 2
3
2
