DSS-100E-9P
6
FRANÇAIS
# Voyant
lumineux
État Description
3
PoE
(voyant de
droite)
Vert xe Le port fournit l'alimentation
au périphérique connecté
alimenté via PoE.
Vert
clignotant
Indique qu'un périphérique
alimenté par PoE est
connecté à ce port PoE, mais
le commutateur n'a pas
un budget d'alimentation
susant pour alimenter le
périphérique.
Désactivé Il n'existe pas de
périphérique alimenté via
PoE sur ce port.
Tableau 1: Présentation des voyants

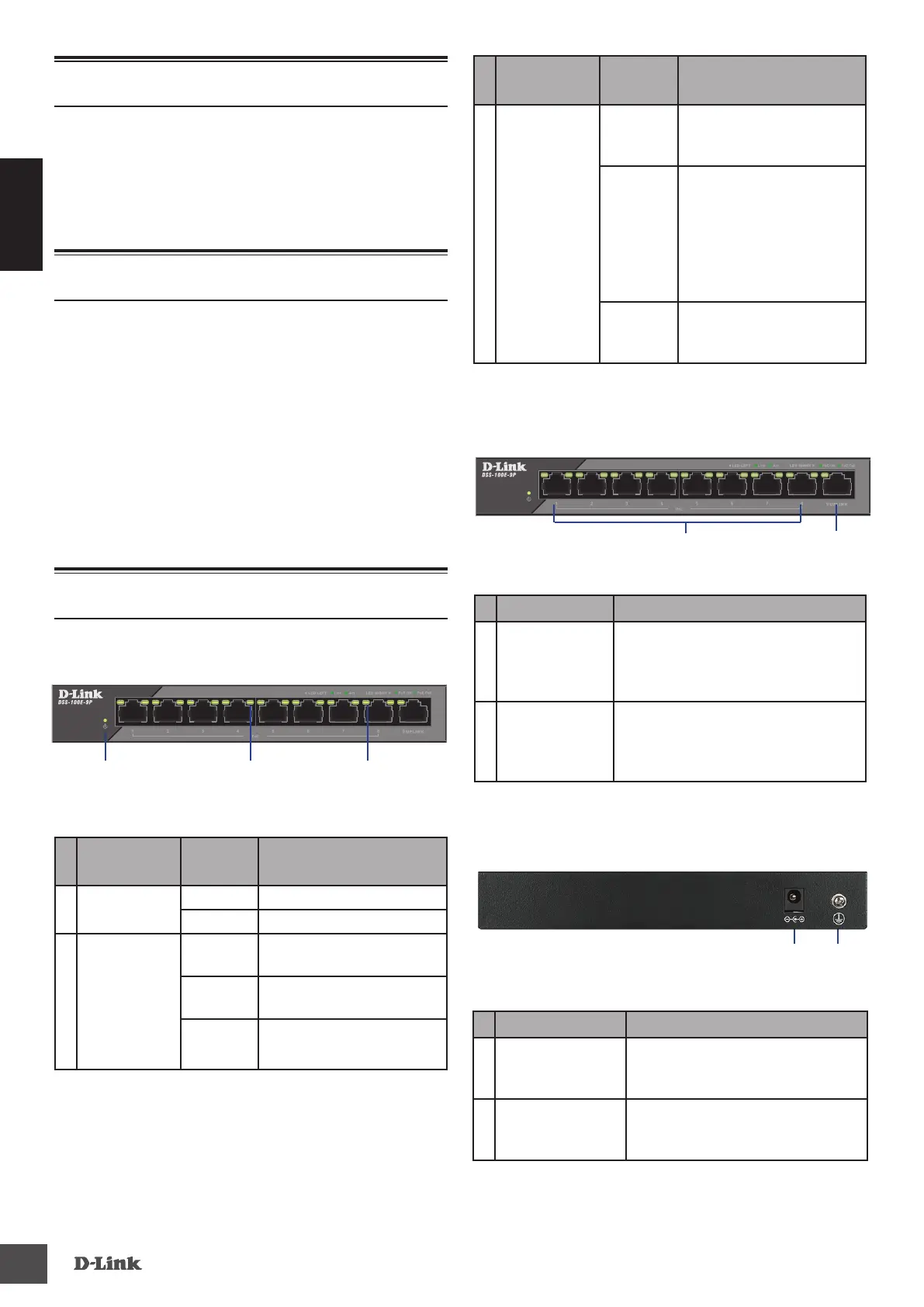

Connecteurs de façade
Figure 2: Connecteurs de façade
# Interface Description
1 Ports 1 - 8
Ports 10/100 Mbits/s compatibles
PoE, utilisés pour connecter des
périphériques Ethernet et des
périphériques alimentés via PoE.
2 Port 9
Port Ethernet 10/100/1000 Mbps
pour les connexions de liaison
montante au NVR, au stockage
ou au commutateur principal.
Tableau 2: Description des connecteurs de façade
Connecteurs du panneau arrière
Figure 3: Connecteurs du panneau arrière
# Connecteur Description
1
Entrée
d'alimentation
CC
Prise d'entrée pour l'adaptateur
secteur.
2
MISE À LA
TERRE DU
COMMUTATEUR
Vis utilisée pour xer un câble de
mise à la terre pour raccorder le
commutateur à la terre.
Tableau 3: Description des connecteurs du panneau
arrière
Avant de commencer
Ce guide d'installation rapide vous fournit des
instructions pas à pas pour la conguration de votre
commutateur de surveillance PoE 10/100 à 9 ports
DSS-100E-9P. Le modèle que vous avez acheté peut
légèrement diérer de celui illustré.
Contenu de la boîte
Cette boîte DSS-100E-9P doit comprendre les
éléments suivants:
1 x DSS-100E-9P
1 x cordon d'alimentation
1 x adaptateur d'alimentation
1 x Guide d'installation rapide
Si l'un des éléments ci-dessus est endommagé ou
manquant, contactez votre revendeur local D-Link.
Vue d'ensemble du matériel
Voyants lumineux
Figure 1: Voyants de la façade
# Voyant
lumineux
État Description
1 Alimentation
Vert xe Le commutateur est allumé.
Désactivé Le commutateur est éteint.
2
Link/ACT/
Speed
(Liaison/
Activité/
Vitesse)
(voyant de
gauche)
Vert xe Il existe une liaison active
négociée sur ce port.
Vert
clignotant
Ce port présente du trac.
Désactivé Il n'y a pas de liaison active
sur ce port.
1 2 3
