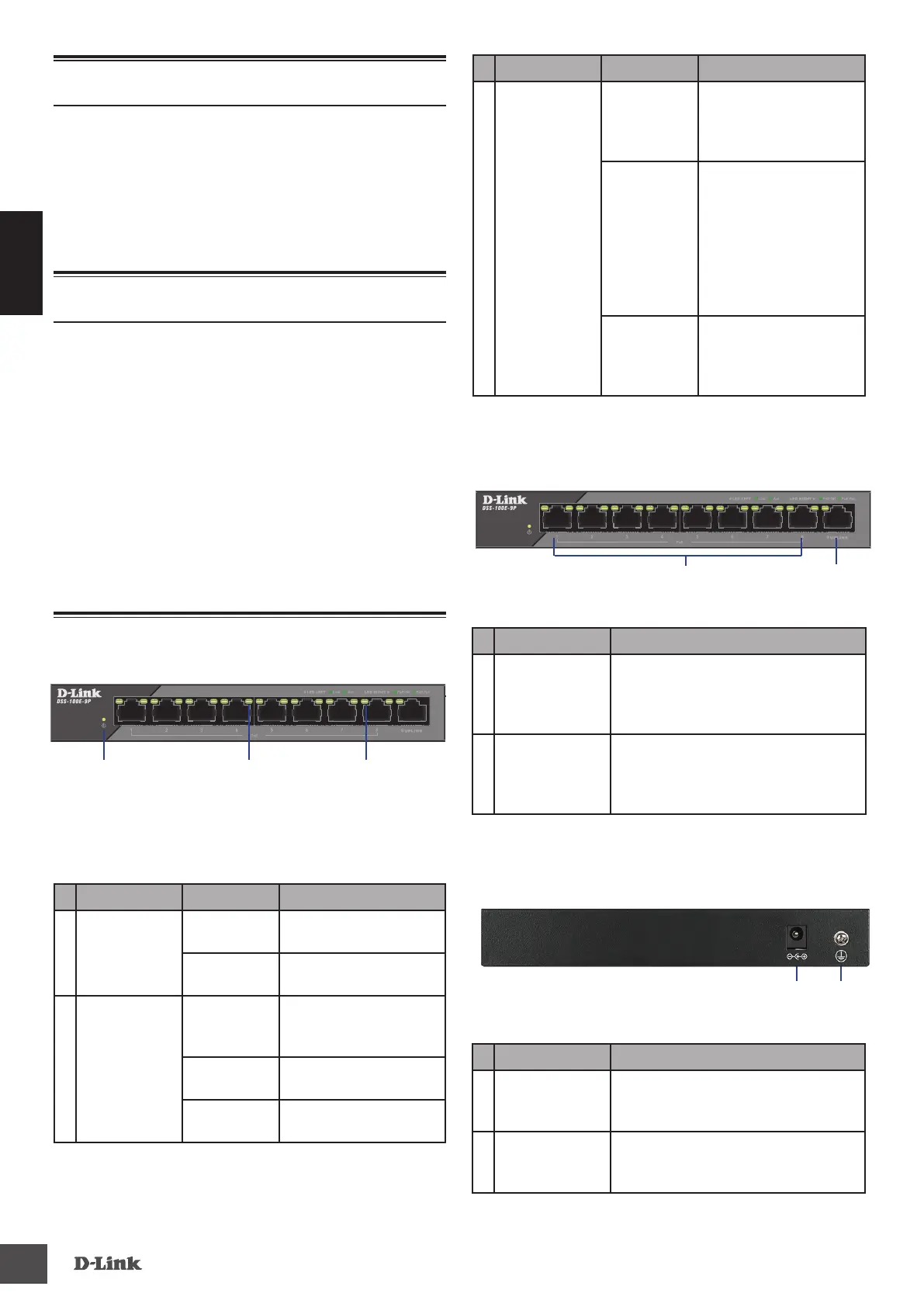

DSS-100E-9P
8
ESPAÑOL
# LED Estado Descripción
3
PoE
(Led rojo)
Verde
continuo
El puerto proporciona
alimentación al
dispositivo conectado y
alimentado por PoE.
Verde
intermitente
Indica que un dispositivo
alimentado por PoE
está conectado a este
puerto PoE, pero al
conmutador no le queda
una asignación eléctrica
suficiente como para
alimentar al dispositivo.
Des. No hay ningún
dispositivo alimentado
por PoE que esté
conectado a este puerto.
Tabla 1: Visión general de los LED
Conectores del panel frontal
Figura 2: Conectores del panel frontal
# Interfaz Descripción
1 Puertos 1 a 8
Puertos con capacidad PoE de
10/100 Mbps, usados para la
conexión de dispositivos Ethernet y
dispositivos alimentados por PoE.
2 Puerto 9
Puerto Ethernet 10/100/1000
Mbps para conexiones de enlace
ascendente a NVR, almacenamiento
o conmutador central.
Tabla 2: Descripción de los conectores delanteros
Conectores del panel posterior
Figura 3: Conectores del panel posterior
# Conector Descripción
1
Entrada de
alimentación
CC
Toma de entrada para el adaptador de
alimentación.
2
TOMA DE
TIERRA DEL
CONMUTADOR
Tornillo que se usa para asegurar un
cable de toma de tierra para conectar
el conmutador a tierra.
Tabla 3: Descripción de los conectores traseros
Antes de empezar
Esta guía de instalación rápida le ofrece instrucciones
paso a paso para configurar el conmutador de
vigilancia PoE 10/100 de 9 puertos DSS-100E-
9P. El modelo que ha adquirido puede tener un
aspecto ligeramente diferente al mostrado en las
ilustraciones.
Contenido de la caja
La caja de este DSS-100E-9P debe incluir los
elementos siguientes:
1 DSS-100E-9P
1 cable de alimentación
1 adaptador de corriente
1 guía de instalación rápida
Si cualquiera de los artículos anteriores falta o está
dañado, póngase en contacto con su proveedor
local de D-Link.
Descripción general del hard-
ware
In- dicadores LED
Figura 1: LED del panel frontal
# LED Estado Descripción
1 Alimentación
Verde
continuo
El conmutador está
encendido.
Des. El conmutador está
apagado.
2
Enlace/ACT./
Velocidad
(Led
izquierdo)
Verde
continuo
Hay un enlace activo
negociado en este
puerto.
Verde
intermitente
Hay tráco en el puerto.
Des. No hay ningún enlace
activo en este puerto.
1 2 3
1
2
1 2
