DAB 2 JET SET - Page 31

DEUTSCH
29

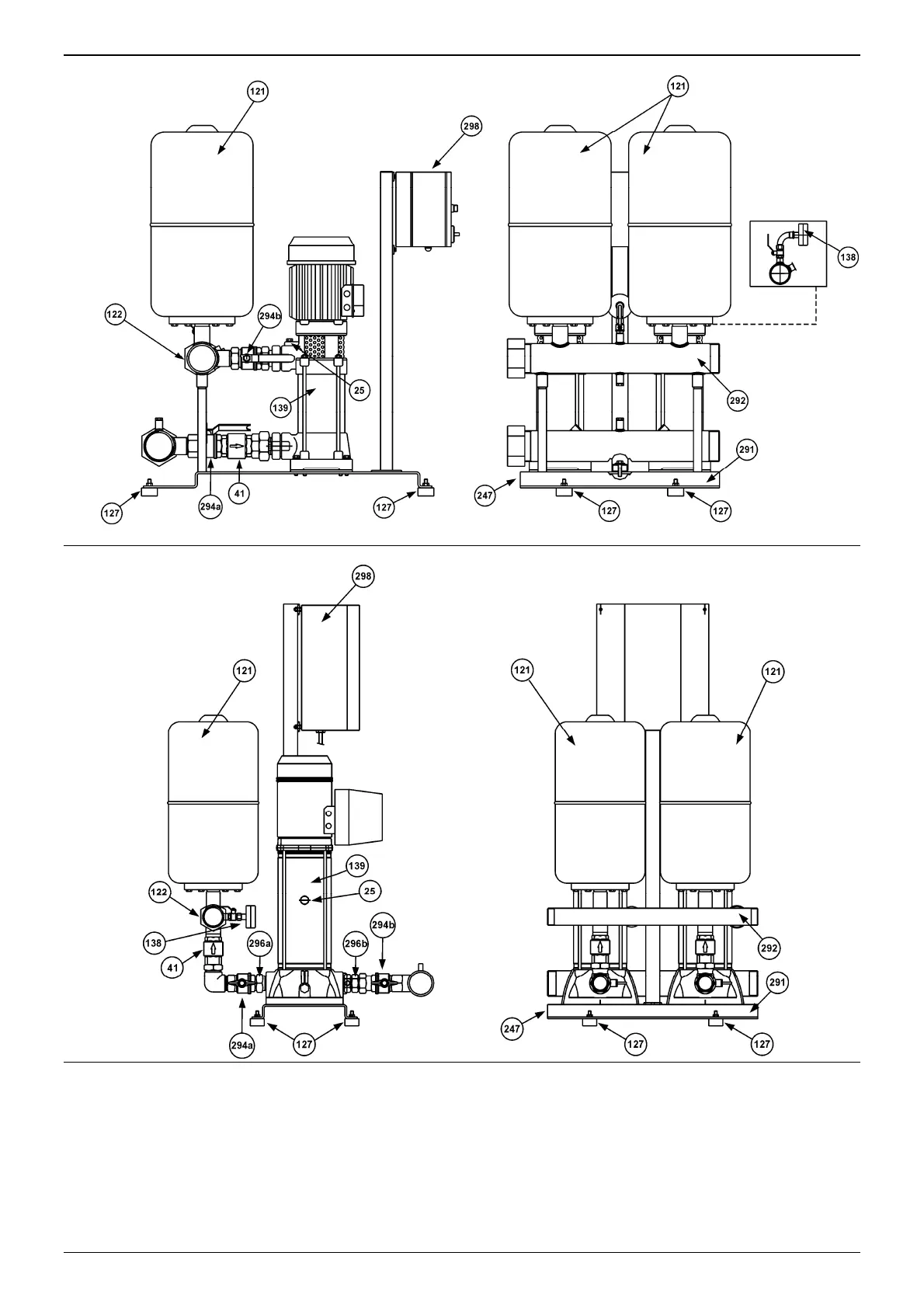

25 - Fülldeckel Elektropumpe 138 - Manometer 294a/294b - Sperrventil
41 - Rückschlagventil 139 - Elektropumpe
296a/296b - dreiteiliger Anschluss
121 - Ausdehnungsgefäß 247 - Untergestell 298 - Schalttafel
122 - Druckgeber 291 - Ansaugsammelrohr
127 - Schwingungsdämpferfuß 292 - Auslaßsammelrohr
GRUPPE 2 KV
GRUPPE 2 KVC
