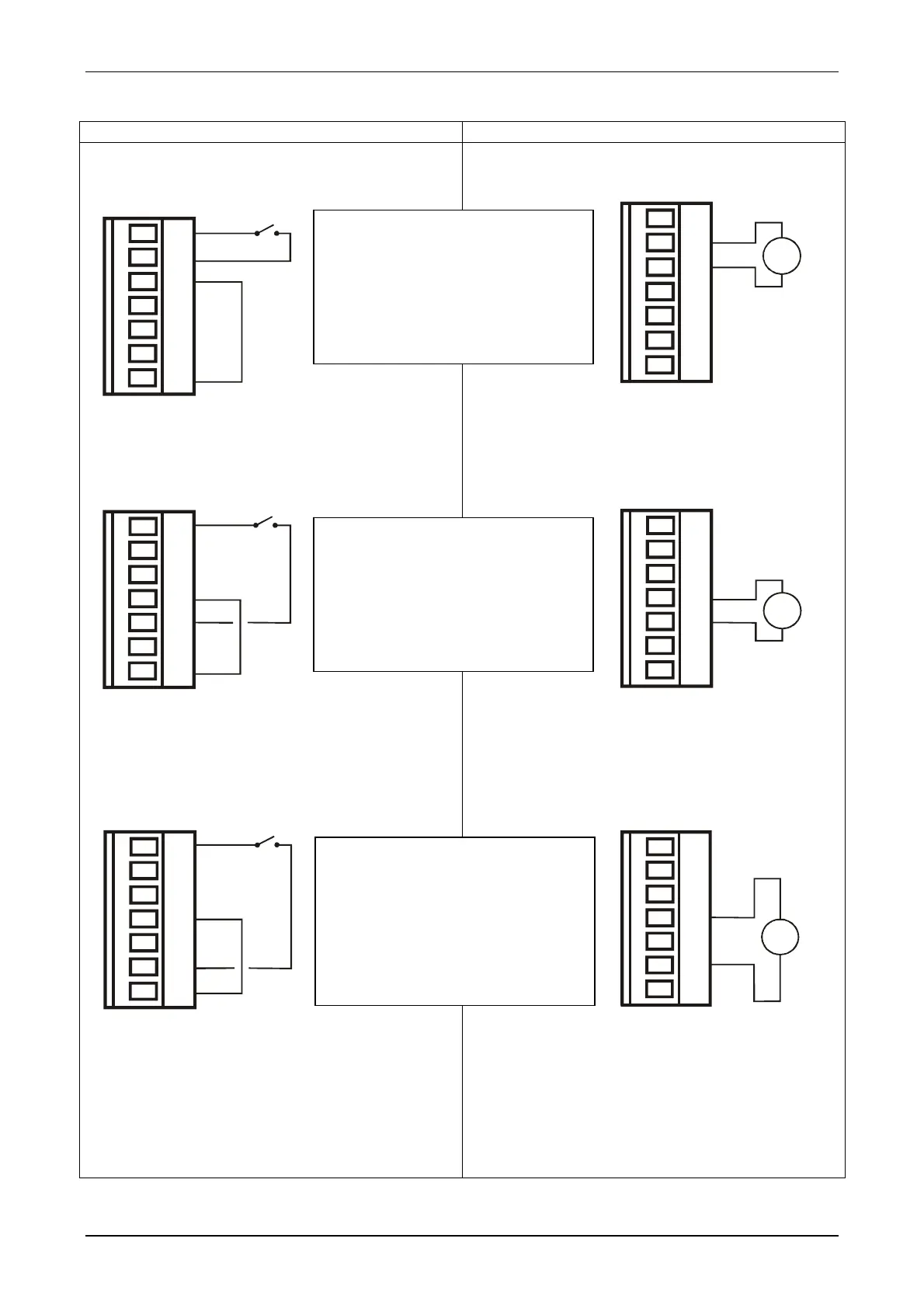

Şekil 7 – Kullanıcı girişlerinin olası kullanım örneği –
Temiz kontak ile pilotaj Dış gerilim ile pilotaj
Şekil 7: Girişler
IN 1 Kullanım Örneği
IN 1 etkinleştiğinde elektropompa
bloke olur ve “F1” sinyali verilir
örn. IN 1 bir şamandıraya
bağlanmış olabilir
IN 2 Kullanım Örneği
IN 2 etkinleştiğinde ayar basıncı “P1”
olur
(setpoint komütasyonu etkin:
SP veya P1)
IN 3 Kullanım Örneği
IN 3 etkinleştiğinde elektropompa
bloke olur ve “F3” sinyali verilir
örn. IN 3 manuel yeniden
düzenlemeli bir emniyet
presostatına bağlanmış olabilir
Sürekli gerilim
besleme
(maks. 36V) veya
alternatif gerilim
(maks. 24Vrms)
Sürekli gerilim
besleme
(maks. 36V) veya
alternatif gerilim
(maks. 24Vrms)
Sürekli gerilim
besleme
(maks. 36V) veya
alternatif gerilim
(maks. 24Vrms)
Temiz kontak
Jumper
Temiz kontak
Jumper
Temiz kontak
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
A
C/DC
1
2
3
4
5
6
7
A
C/DC
1
2
3
4
5
6
7
A
C/DC
J22
J22
J22
Jumper
J22
J22
J22
