РУССКИЙ
201

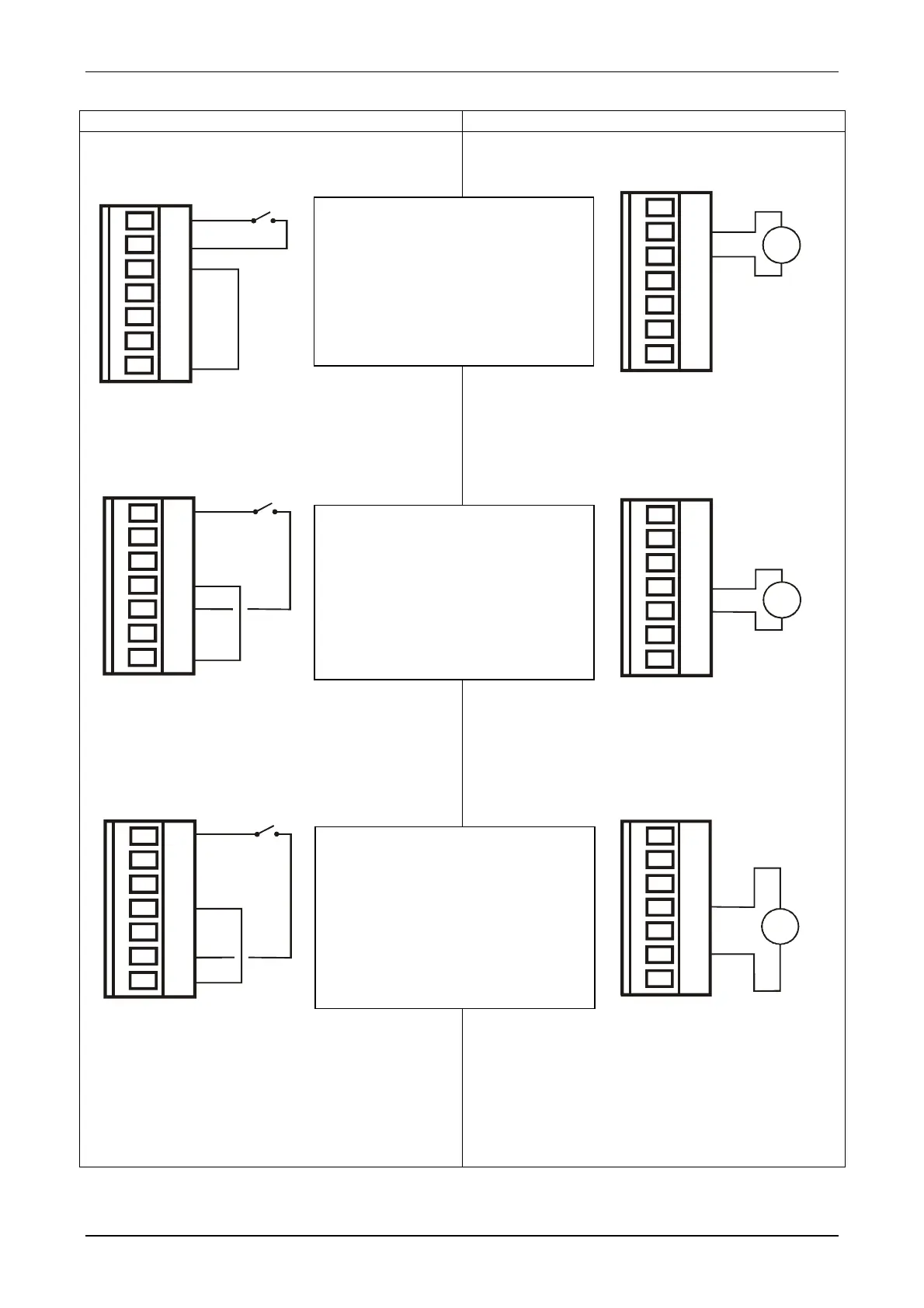

Рисунок 7 - Пример возможного использования вводов пользователя -
Управление с чистым контактом Управление с внешним напряжением
Рисунок 3: Входы
Пример использования IN 1
Когда подключается IN 1,
электронасос блокируется, и
появляется сообщение “F1”
Например, IN 1 может быть
соединен с поплавком
Пример использования IN 2
Когда подключается IN 2
регулирующее давление
становится “P1”
(переключение контрольного
значения включено: SP или P1)
Пример использования IN 3
Когда подключается IN 3
электронасос блокируется, и
появляется сообщение “F3”
Например, IN 3 может быть
соединен с защитным реле
давления с ручным сбросом
Непрерывное
напряжение
(макс. 36 В) или
переменное
напряжение
(макс. 24 В rms)
Непрерывное
напряжение
(макс. 36 В) или
переменное
напряжение
(макс. 24 В rms)
Непрерывное
напряжение
(макс. 36 В) или
переменное
напряжение
(макс. 24 В rms)
Чистый контакт
Перемычка
Чистый контакт
Перемычка
Чистый контакт
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
C/DC
1
2
3
4
5
6
7
C/DC
1
2
3
4
5
6
7
C/DC
J22
J22
J22
Перемычка
J22
J22
J22
