PORTUGUÊS
236
Filtros de rede SHAFFNER ACTIVE DRIVER Ligação
Filtro de rede IN 25A Monofásico FN 2410-25-33 A.D. = M/T 1.0, M/T 2.2
Filtro de rede IN 50A Trifásico FN 3270H-50-34 A.D. = T/T 3.0, T/T 5.5
Filtros a serem
ligados
ENTRADA A.D.
Filtro de rede OUT 10A Trifásico FN 5010-10-99 A.D. = T/T 3.0, M/T 1.0
Filtro de rede OUT 13A Trifásico FN 5010-13-99 A.D. = M/T 2.2
Filtro de rede OUT 18A Trifásico FN 5010-18-99 A.D. = T/T 5.5
Filtros a serem
ligados
SAÍDA A.D.
Para um correto funcionamento, o filtro de rede deve ser instalado nas proximidades do ACTIVE
DRIVER.
O ACTIVE DRIVER já possui proteções de corrente. Se estiver instalado um interruptor termomagnético
na linha, este deve ter uma capacidade adequada para a bomba utilizada.
A ligação da linha ao ACTIVE DRIVER deve possuir linha de terra. A resistência de terra total não deve
superar 100 Ohm.
Recomenda-se instalar um interruptor diferencial de proteção do equipamento que seja corretamente
dimensionado, do tipo: Classe A (AS para os modelos com alimentação trifásica), com a corrente de
dispersão regulável, seletivo, protegido contra disparos intempestivos.
O interruptor diferencial automático deverá
estar marcado com os dois símbolos seguintes:
1.7 LIGAÇÕES HIDRÁULICAS
Instale sempre uma válvula de retenção na tubulação antes do ACTIVE DRIVER.
Para o funcionamento do ACTIVE DRIVER é indiferente a instalação de uma válvula na aspiração ou na
compressão da eletrobomba. A ligação hidráulica entre o ACTIVE DRIVER e a eletrobomba não deve ter
derivações. A tubulação deverá ter as dimensões adequadas para a eletrobomba instalada.

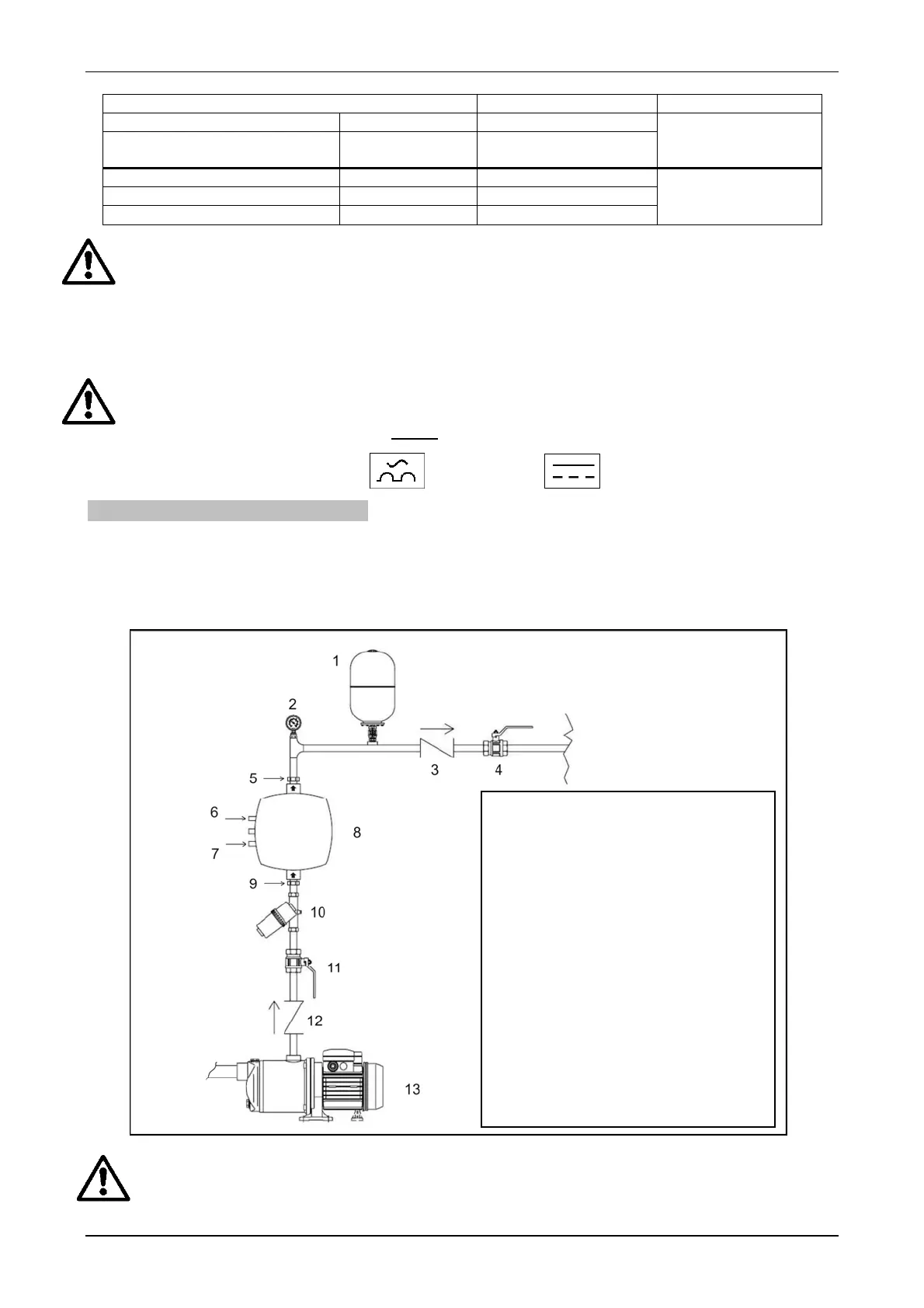

Figura 4
O ACTIVE DRIVER trabalha sob pressão constante. Esta regulagem é apropriada se o
equipamento hidráulico após o sistema estiver adequadamente dimensionado.
Sistemas feitos com tubulações de seção muito estreita causam perdas de carga que o aparelho não pode
compensar; o resultado é que a pressão é constante no dispositivo, mas não no ponto de utilização.
AD
Partes do sistema
1 Vaso de expansão
2 Manômetro
3, 12 Válvula de retenção
4, 11 Válvula de esfera
5, 9 Ligação rápida
6 Ligação da eletrobomba
7 Ligação da linha
8 Dispositivo AD
10 Filtro
13 Bomba
