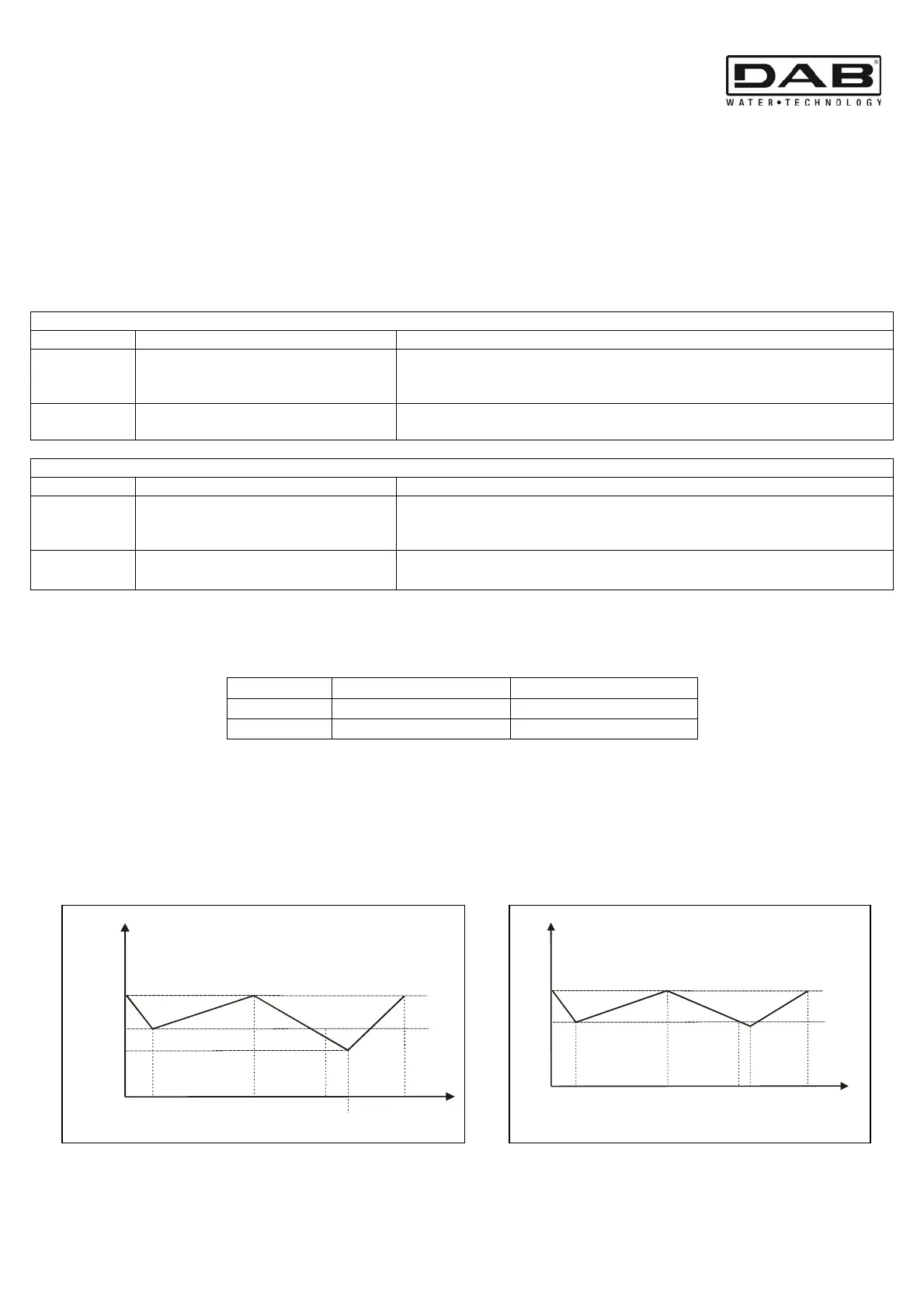

11. FUNCIÓN DE PRESURIZACIÓN
11.1 Funcionamiento con sensor
El funcionamiento con sensor permite 2 tipos de regulación:
Regulación con vaso de expansión estándar = 19 litros cada bomba (DS_A1=ON).
Regulación con vaso de expansión adicional = más de 100 litros (DS_A1=OFF).
Se efectúa la regulación usando los trimmers SP (presión de la instalación) y DP (presión diferencial).
Regulación con vaso de expansión estándar
Secuencia Bomba P1 Bomba P2
ARRANQUE
Presión de la instalación = < SP
Bomba P1 = en marcha.
Bomba P2 = se pone en marcha con la presión de la instalación =
< SP – ½ DP
PARADA Presión de la instalación > = SP+DP
Bomba P1 = en parada.
Bomba P2 = se para con la presión de la instalación > = SP+DP.
Regulación con vaso de expansión adicional
Secuencia Bomba P1 Bomba P2
ARRANQUE
Presión de la instalación = < SP
Bomba P1 = en marcha.
Bomba P2 = se pone en marcha con la presión de la instalación =
< SP – 2%
PARADA Presión de la instalación > = SP+DP
Bomba P1 = en parada.
Bomba P2 = se para con la presión de la instalación > = SP+DP
11.2 Funcionamiento con presóstatos
Los presóstatos de las bombas P1 y P2 estarán conectados a los relativos bornes B y C.
Secuencia Bomba P1
Bomba P2
ARRANQUE
Presóstato B = ON
Presóstato C = ON
PARADA Presóstato B = OFF
Presóstato C = OFF
NB: Las indicaciones de las bombas P1 y P2 y de las referencias B y C, son únicamente orientativas.
NB: Las indicaciones de las bombas P1 y P2 tienen únicamente carácter orientativo.
Ejemplo de regulación con vaso de expansión estándar y con vaso de expansión adicional
SP= 4 bar (presión de arranque P1)
DP= 50% del valor de SP =1/2 (presión diferencial)
Re
ulación con vaso de ex
ansión adicionalRe
ulación con vaso de ex
ansión estánda
DP
SP
H
4
t
6
3,9
6
P1
OFF
4
P2
ON
P1
ON
P1
ON
P1 e P2
OFF
DP
SP
H
4
t
6
3
6
P1
OFF
4
P2
ON
P1
ON
P1
ON
P1 e P2
OFF
DP ½
