DAB E-BOX 2D M/T User Manual

ITALIANO
18

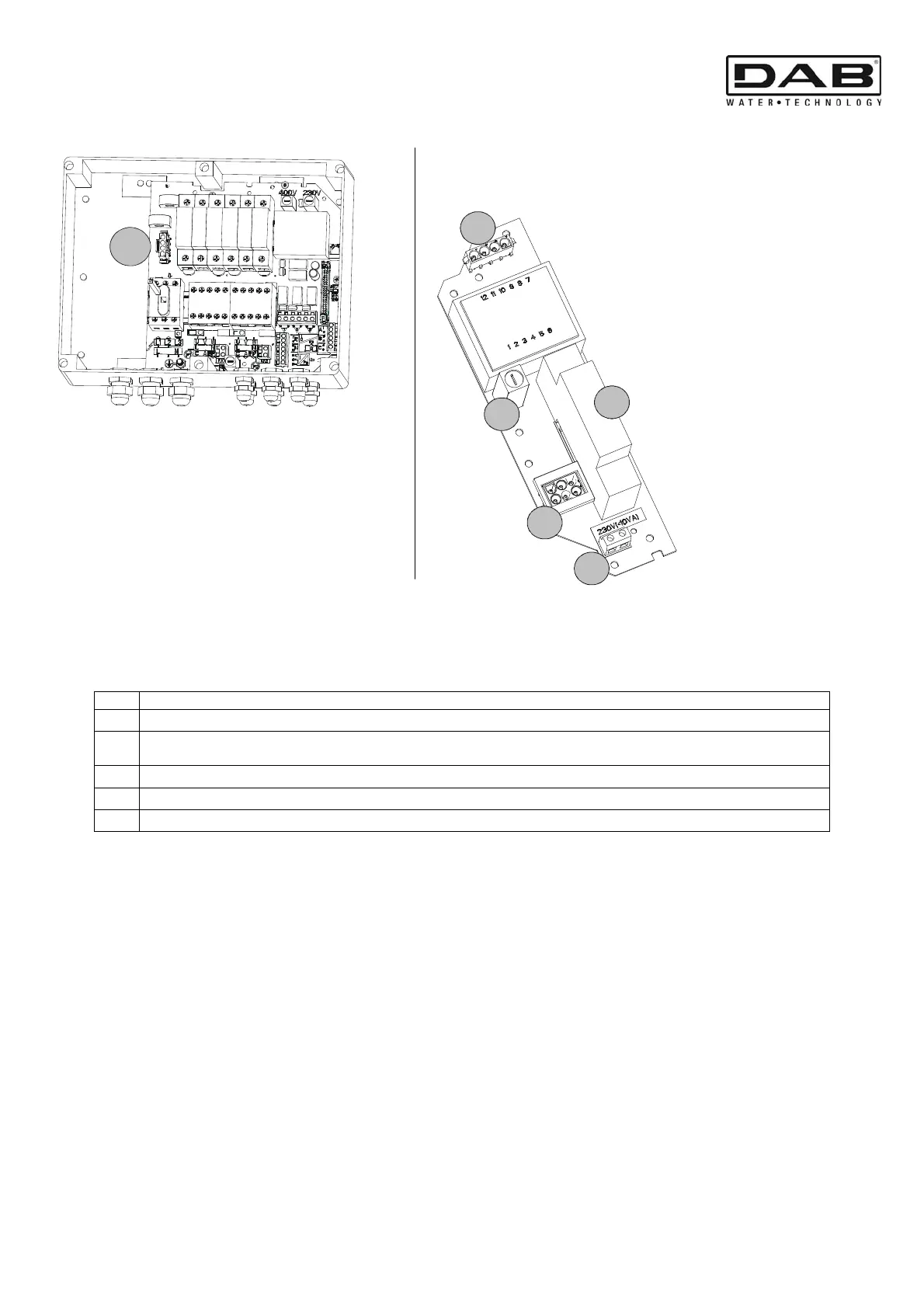

15. SCHEDA EXP (OPTIONAL)
La scheda EXP ha la funzione, a seconda della programmazione dell’orologio (vedi foglio istruzioni allegato), di
alimentare un’ eventuale elettrovalvola che collegata alla mandata dell’impianto idraulico, tramite un prelievo
d’acqua, aziona la partenza automatica del gruppo di pressurizzazione.
Rif. Funzione
1 Connettore di collegamento alla scheda del quadro elettrico (Rif.16 – Paragrafo 8).
2
Fusibile di protezione contro sovraccarichi e cortocircuiti del morsetto d’uscita.
Caratteristiche elettriche: 5x20 T 100mA.
3 Connettore collegamento orologio.
4 Morsetto d’uscita. Caratteristiche elettriche: 230VAC, potenza massima d’utilizzo: 10VA
5 Orologio programmatore.
EXP
1
2
3
4
5
