ROMÂNĂ
148

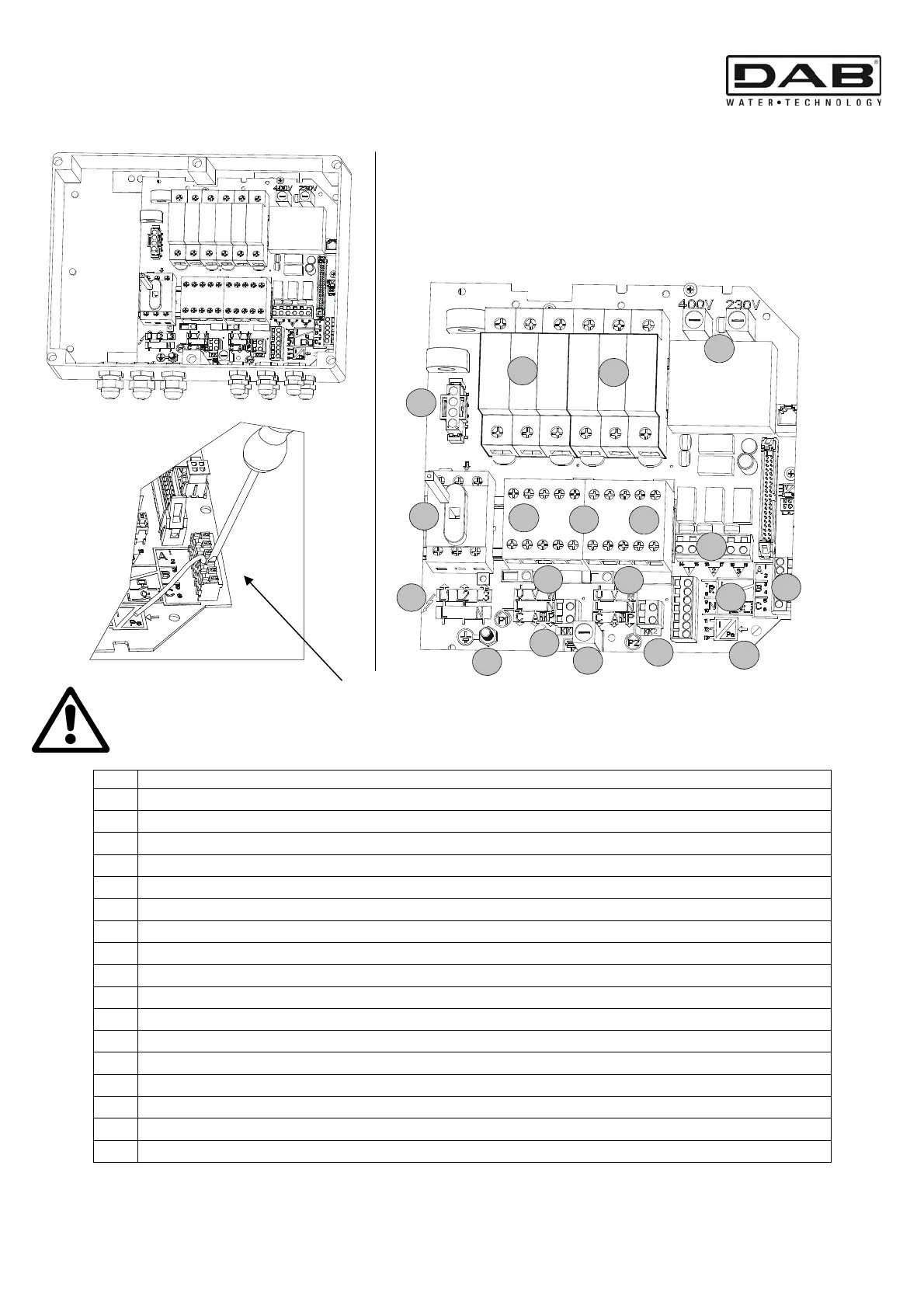

8. REFERINŢE SCHEMĂ DE CONEXIUNE
Pentru a permite introducerea firului în bornele cu arc, apăsaţi butonul cu
o şurubelniţă. Asiguraţi-vă că firul este introdus complet, după ce aţi dat drumul
butonului!
Ref.
Func
iune
1
QS1 – întrerupător separator reţea de alimentare
2
Conexiuni reţea de alimentare
3 Conexiune împământare
4 Contatori de comandă pompa P1 si P2
5 Conexiune pompa P1
6 Conexiune pompa P2
7
K-K – Intrare protecţie termică pentru motor
8
FU3 – fuzibil de protecţie a transformatorului contra conexiunii greşite a cablurilor motor
9 A-B-C – Borne conexiune intrări digitale control nivel sau presiune
10 R-N – Borne conexiune intrări digitale alarme
11 H1 – Borna conexiune intrare analogică senzor de presiune
12 Q1-Q2-Q3 – Borne conexiune alarme
13
FU1-FU2 – Fuzibili de protecţie a transformatorului contra scurtcircuitelor
14
FU5 – Fuzibil de protecţie pompa P2
15 FU4 – Fuzibil de protecţie pompa P1
16 Conector pentru alimentare placa EXP (optional)
17 13-14 – Borne de conexiune pentru semnalare pompe alimentate (P1 si P2).
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
7
