DEUTSCH
58

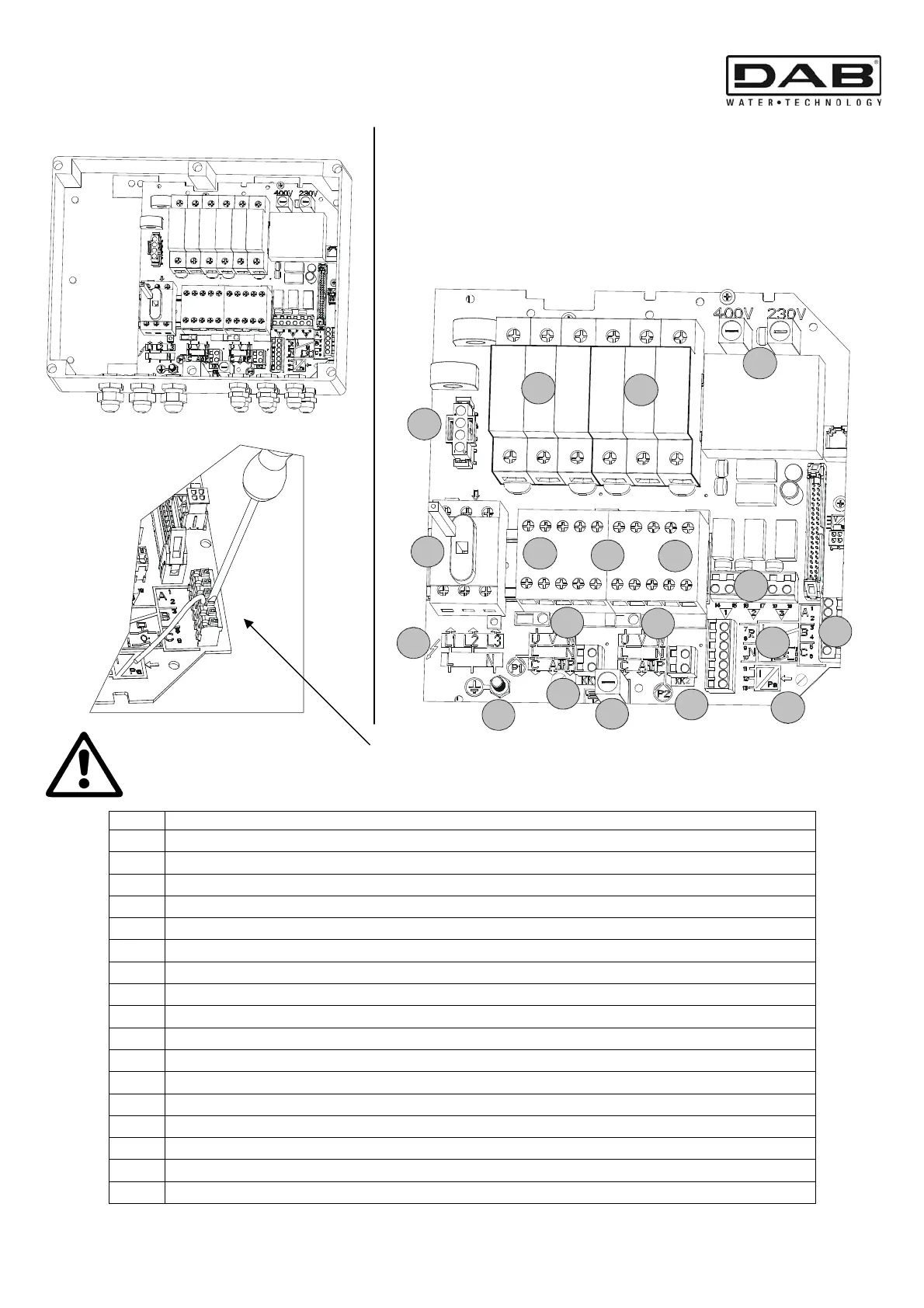

8. SCHALTPLANBEZUG
Zum Einsetzen des Drahts in die Federklemmen mit einem Schraubendreher auf die Taste
drücken. Sicherstellen, dass der Draht ganz eingeschoben ist, nachdem die Taste
losgelassen wurde!
Bez. Funktion
1 QS1 – Trennschalter der Versorgungsleitung
2 Anschluss der Versorgungsleitung
3 Erdungsanschluss
4 Steuerschütze Pumpe P1 und P2
5 Anschluss Pumpe P1
6
Anschluss Pumpe P2
7 K-K – Eingang Wärmeschutz des Motors
8 FU3 – Sicherung des Transformators gegen fehlerhaften Motorkabelanschluss
9 A-B-C – Anschlussklemmen Digitaleingänge Stand- oder Druckkontrolle
10 R-N – Anschlussklemmen Digitaleingänge der Alarme
11 H1 – Anschlussklemme Analogeingang Drucksensor
12
Q1-Q2-Q3 – Anschlussklemmen der Alarme
13 FU1-FU2 – Sicherungen des Transformators gegen Kurzschlüsse
14 FU5 – Sicherung Pumpe P2
15 FU4 – Sicherung Pumpe P1
16 Speiseverbinder EXP-Karte (Option)
17
13-14 –
Anschlussklemmen für Anzeige der gespeisten Pumpen (P1 und P2).
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
7
