ESPAÑOL
94

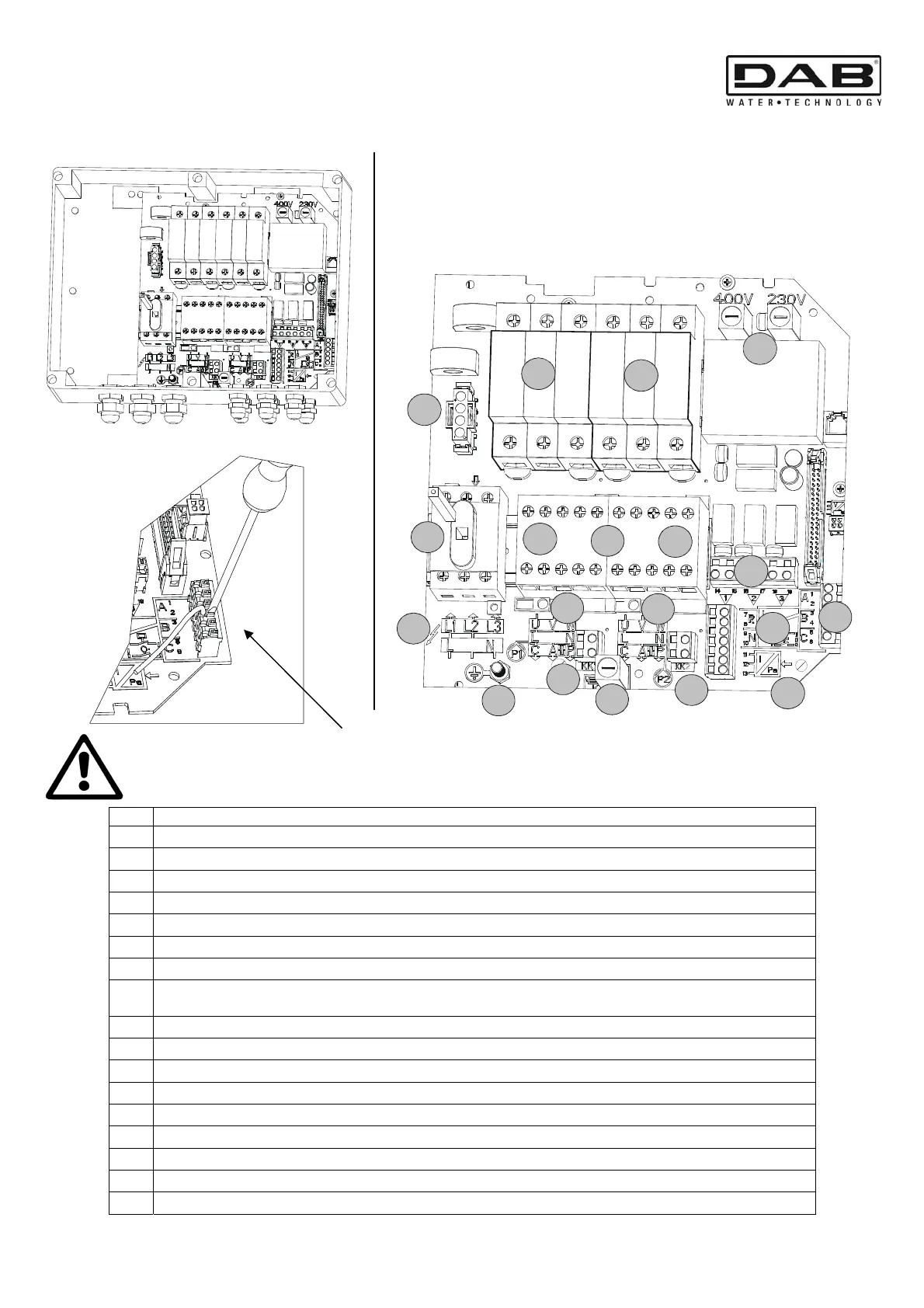

8. REFERENCIA ESQUEMA DE CONEXIÓN:
Para poder insertar el hilo en los bornes de muelle, presionar el pulsador con
un destornillador. ¡ Comprobar que el hilo esté insertado perfectamente tras soltar
el pulsador!
Ref. Función
1
QS1 – interruptor seccionador de la línea de alimentación
2
Conexiones de la línea de alimentación:
3
Conexión de puesta a tierra
4
Contactores de mando de las bombas P1 y P2
5
Conexión de la bomba P1
6
Conexión de la bomba P2
7
K-K – Entrada protección térmica para el motor
8
FU3
fusible de protección del transformador contra una conexión errónea de los
cables del moto
9
A-B-C – Bornes de conexión entradas digitales de control de nivel o presión
10
R-N – Bornes de conexión entradas digitales de las alarmas
11
H1 – Borne de conexión entrada analógica del sensor de presión
12
Q1-Q2-Q3 – Bornes de conexión de las alarmas
13
FU1-FU2 – Fusibles de protección del transformador contra cortocircuitos
14
FU5 – Fusible de protección de la bomba P2
15
FU4 – Fusible de protección de la bomba P1
16
Conector para la alimentación de la tarjeta EXP (opcional)
17
13-14 –
Bornes de conexión de señalización bombas alimentadas (P1 y P2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
7
