non-retour intégré dans le système peut s’écouler au moment où le
système est séparé, ou en retirant le bouchon de la seconde distribu-
tion (si elle n’est pas utilisée).
Bien qu’étant essentiellement déchargé, le système ne parvient
pas à vidanger la totalité d’eau qu’il contient. Lors de la mani-
pulation du système suite à la vidange, il est probable que de
petites quantités d’eau s’écoulent du système lui-même.
9.3 - Clapet de non-retour
Le système comprend un clapet de non-retour intégré nécessaire à son
bon fonctionnement. La présence de corps solides ou de sable dans l’eau
pourrait provoquer le dysfonctionnement du clapet et donc du système.
Bien qu’il soit recommandé d’utiliser de l’eau claire et de prévoir éventuel-
lement des ltres à l’entrée, en cas de fonctionnement anormal du clapet
de non-retour, séparer celui-ci du système, le nettoyer et/ou le remplacer
en procédant comme suit:
1. retirer la porte d’accès au logement de maintenance extraordinaire
(Fig.1 pan F) en dégageant les 2 vis de fermeture à l’aide de l’outil
accessoire. Il est conseillé de ne pas retirer entièrement les vis, an
de les utiliser pour extraire la porte. Veiller à ne pas faire tomber les
vis dans le système lorsque la porte est démontée (Fig.21);
2. à l’aide d’un tournevis, retirer le bouchon de 1”1/4 an de pouvoir
accéder au clapet de non-retour (Fig.21);
3. à l’aide d’une pince, extraire, sans pivoter, la cartouche du clapet
de non-retour en faisant levier sur le pont prévu à cet effet (Fig.21):
l’opération pourrait requérir une certaine force ;
4. nettoyer la vanne à l’eau courante, vérier qu’elle n’est pas endom-
magée et éventuellement la remplacer ;
5. introduire à nouveau la cartouche complète dans son logement :
l’opération requiert la force nécessaire à la compression des 2 joints
toriques (Fig.21);
6. visser le bouchon de 1”1/4 jusqu’à la butée : si la cartouche n’a pas
été bien enfoncée dans son logement, le vissage du bouchon com-
plète la mise en place (Fig.21);
7. remettre la porte en place et serrer les 2 vis (Fig.21).

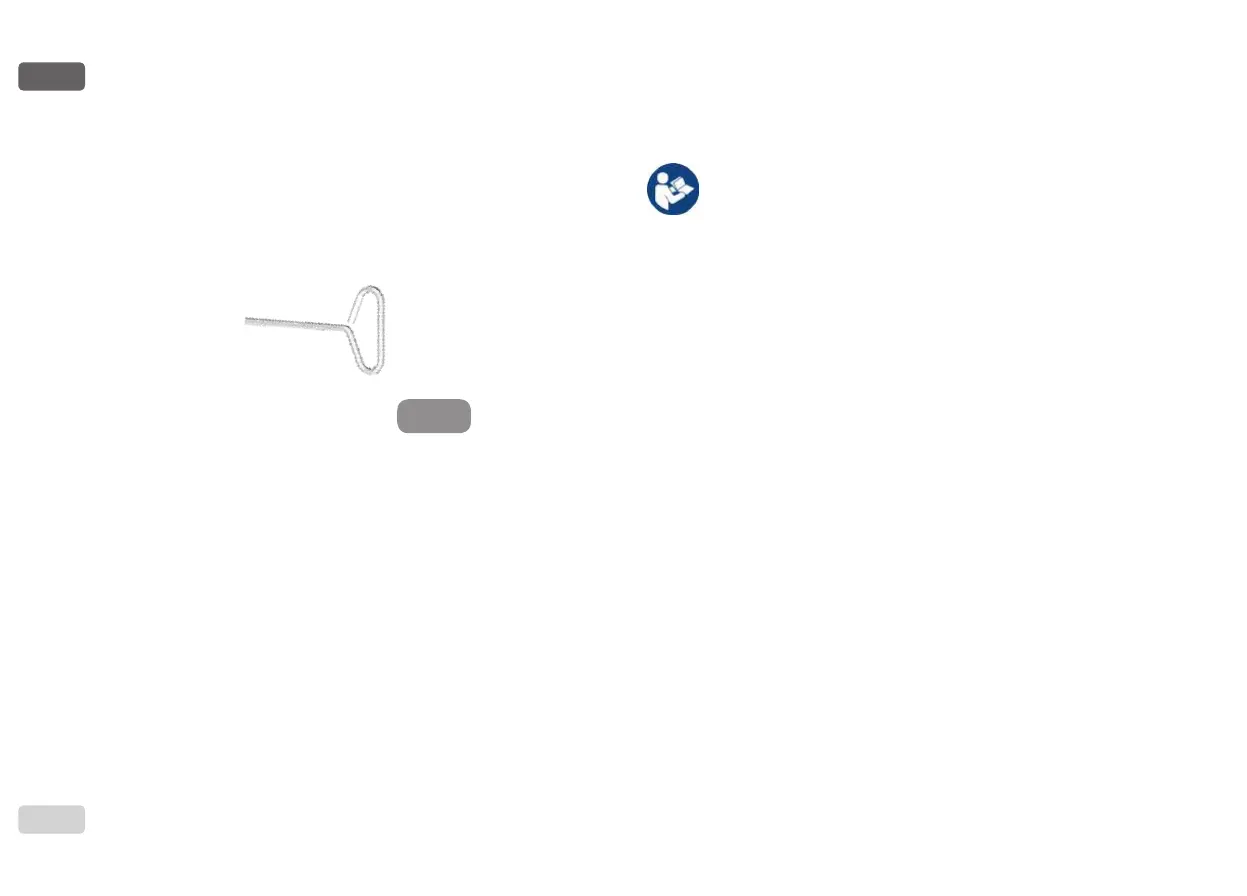

En particulier, utiliser cette clé pour l’opération d’orientation du panneau
d’interface décrite au parag. 2.2.2 ou pour ouvrir la porte du logement à
côté du panneau d’interface.
En cas de perte ou d’endommagement de la clé, l’opération peut être ef-
fectuée à l’aide d’une clé hexagonale standard de 2mm.
9.2 - Vidange du système
Pour vidanger l’eau présente dans le système, procéder comme suit:
1. débrancher l’alimentation électrique;
2. ouvrir le robinet le plus proche du système an de couper la pression
de l’installation et la vider la plus possible;
3. si une vanne d’interception est présente immédiatement en aval du
système (il est toujours conseillé de la prévoir), la fermer an de ne
pas faire couler l’eau de l’installation entre le système et le premier
robinet ouvert;
4. interrompre le conduit d’aspiration au point le plus proche du système
(il est toujours conseillé de prévoir une vanne d’interception immédia-
tement en amont du système) an de ne pas vider toute l’installation
d’aspiration;
5. etirer le bouchon d’écoulement (g.1 pan E pour la conguration ver-
ticale ; g.1 pan C pour la conguration horizontale) et laisser s’écou-
ler l’eau qui se trouve à l’intérieur (1.5 litres environ);
6. l’eau qui se trouve dans le circuit de distribution en aval du clapet de
Figura 20
