10
I
GB
SX1000 SX1500 SX2000

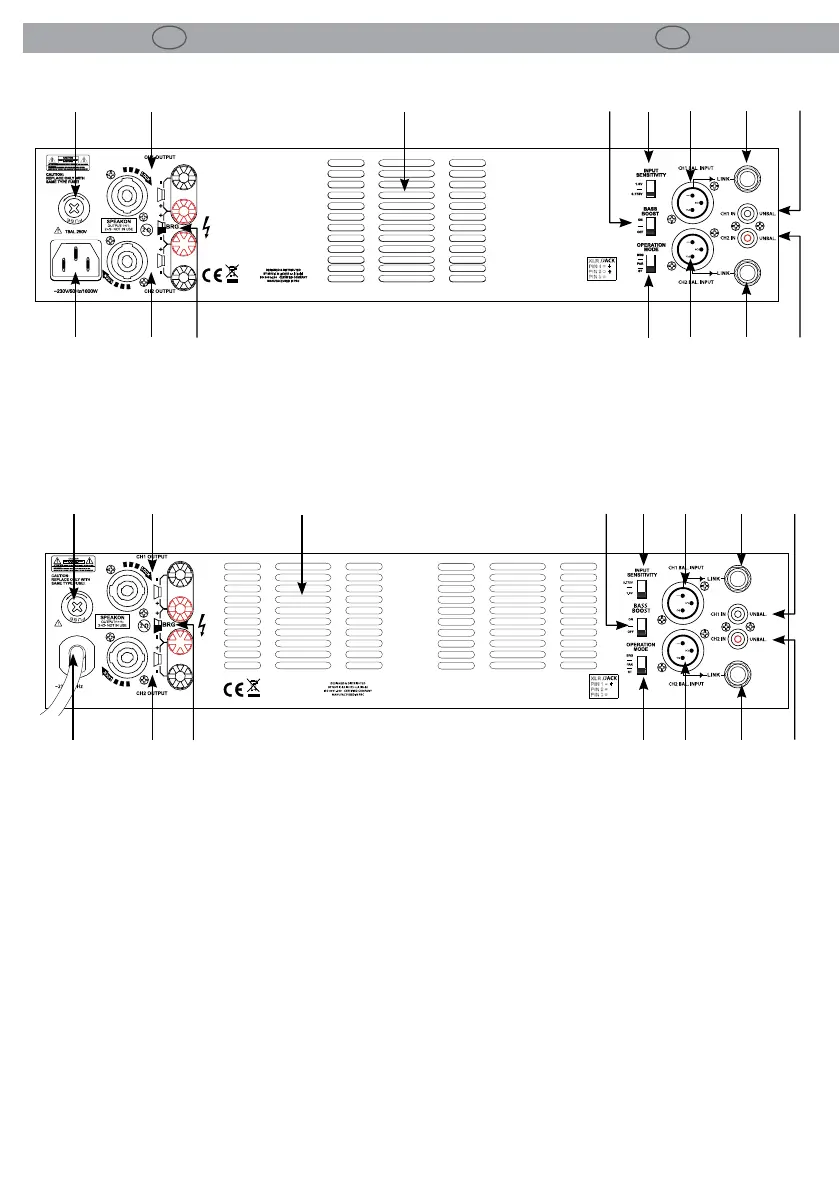

PANNELLO POSTERIORE REAR PANEL
13. MAIN FUSE OLDER: In the event of breakage,
always replace the fuse with the same type and
rating.
14. VENTILATION OPENINGS: air ow outlet
openings. Do not obstruct them.
15. INPUT SENSITIVITY SELECTOR: This selector
allows to choose the input sensitivity; either
0.775V or 1.0V.
16. CH1 XLR INPUT: XLR female connector with a
balanced line level input.
- Pin 1 = shield or ground;
- Pin 2 = + positive or “hot”;
- Pin 3 = - negative or “cold”.
NOTE: This is the input of Channel 1 in STEREO
mode, or the input of both channels 1 and 2 in
PARALLEL mode, or the only input in BRIDGE
mode.
13. ALLOGGIAMENTO FUSIBILE PRINCIPALE: In caso
di rottura del fusibile, sostituire sempre con uno
dello stesso tipo e dello stesso valore.
14. PRESE DI VENTILAZIONE: aperture per uscita
usso d’aria da non ostruire.
15. SELETTORE DI SENSIBILITÀ:
Permette la selezione del valore 0.775V o 1.0V.
16. INGRESSO XLR CH1: connettore XLR femmina
con ingresso bilanciato.
- Pin 1 = schermo o massa;
- Pin 2 = + positivo o “caldo”;
- Pin 3 = - negativo o “freddo”.
NOTA: questo è l’ingresso del canale 1 in modalità
STEREO, o l’ingresso di entrambi i canali 1 e 2 in
modalità PARALLEL o il solo unico ingresso in
modalità BRIDGE.
17. INGRESSO RCA CH1 SBILANCIATO.
13
14
15
16
17
18
19
20
2122
23
24 25
26
28
SX1500/SX2000
25
8
14
15
16
17
18
19
20
21
22
23
24
26
13
SX1000
27
