MODALITÀ DI CONNESSIONE
Modalità Stereo
Modo di connessione:
• Impostare la modalità di funzionamento su
‘Stereo’.
Con questa predisposizione due segnali
vengono amplicati separatamente dai canali 1
e 2 dell’amplicatore. In altre parole, un segnale
collegato all’ingresso 1 viene amplicato solo dal
canale 1 e inviato alla sola uscita 1. Viceversa un
segnale collegato al canale 2 viene amplicato
solo dal canale 2 e inviato alla sola uscita 2.
ATTENZIONE: Prima di inserire ed estrarre il
connettore del segnale di ingresso portare al
minimo il comando del volume per evitare danni
causati dall’impatto del suono agli amplicatori e
ai diusori.
NOTA: Carico minimo 2 Ohm!
SET UP THE CONNECTION MODE
Stereo mode
Connection of this Mode:
• Set the amplier operation mode to ‘Stereo’
position.
When in this setting, the 2 separate signals are
treated separately by channels 1 and 2 of the
amplier. In other words, a signal connected
to input 1 is only treated by channel 1 of the
amplier and only fed to output 1 and a signal
connected to input 2 is only treated by channel
2 of the amplier and only fed to output 2.
ATTENTION: Before inserting and pulling out
input signal connection please switch the volume
control to be the minimum position, so as to avoid
that the impact noise damages the ampliers and
the speakers.
NOTE: 2 Ohm minimum loading!
SX1000

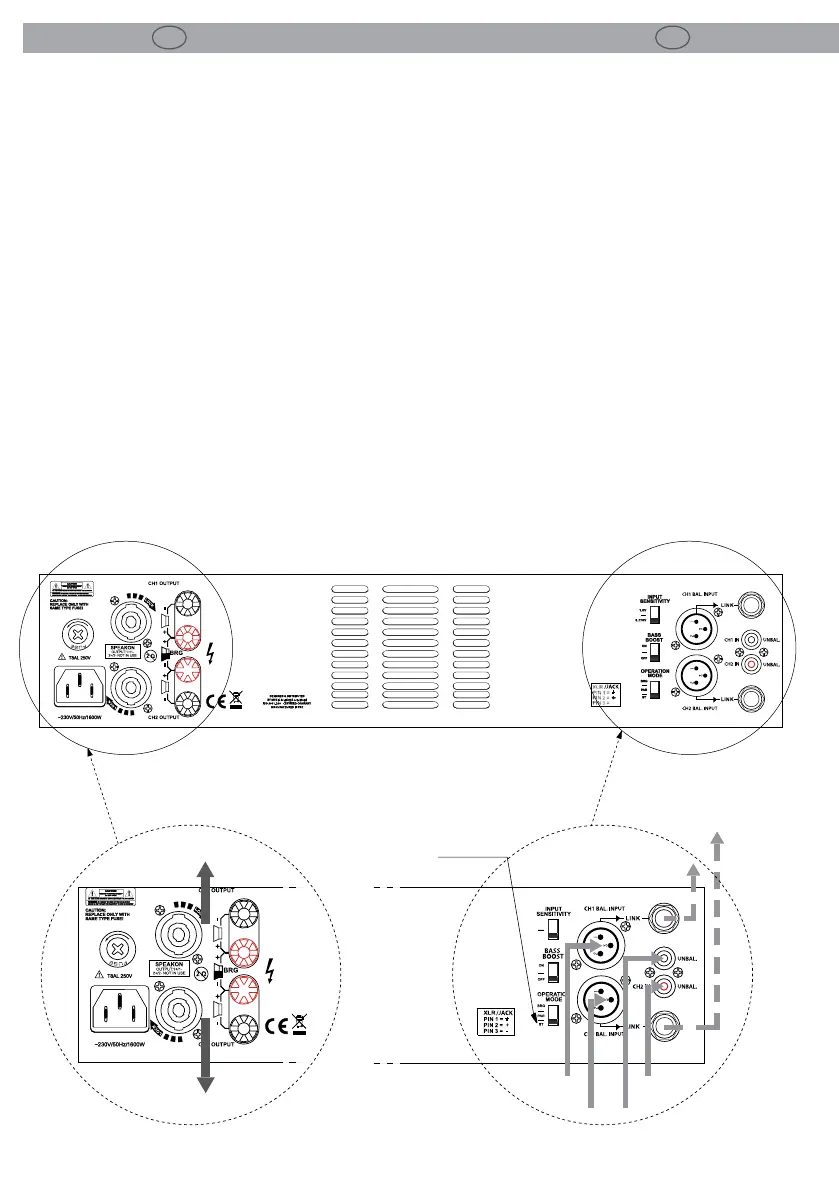

CH1 OUTPUT:
BINDING POST
CH2 OUTPUT:
SPEAKON 1+ 1-
BINDING POST
LINK SIGNAL CH1
LINK SIGNAL CH2
INPUT BALAN.
SIGNAL
CH1- CH2
INPUT UNBALAN.
SIGNAL
CH1- CH2
STEREO
0.775V
1.0V
8
