DAD SX2000 - Bridge Mode

20
I
GB
SX1000 SX1500 SX2000

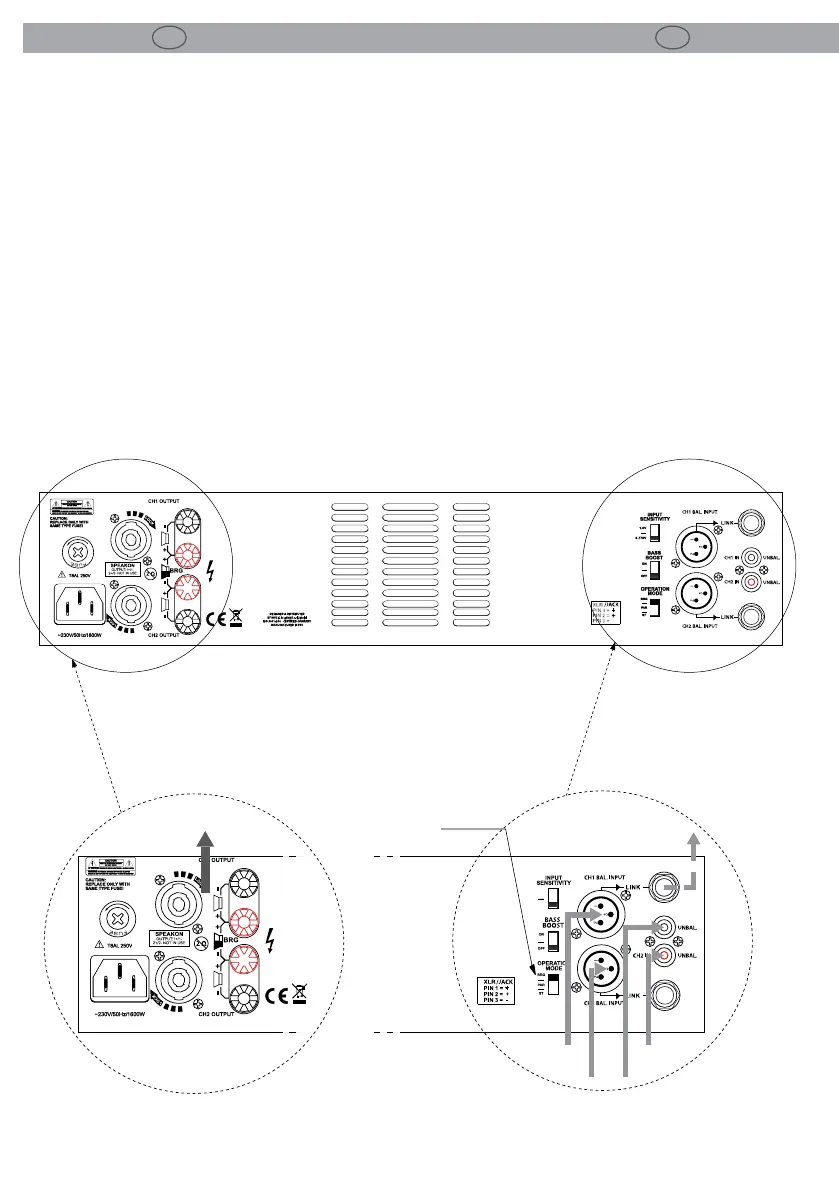

Bridge mode
Connection of this Mode:
• Set the amplier operation mode to ‘Bridge’
position.
With the this setting signal is amplied by the
two sections (1&2) summed together of the
amplier summed together. In other words the
signal connected to input 1 is:
- amplied by both the amplication sections
summed together;
- fed to a single output (Bridge).
The characteristic of this setting provides a
signal fed out with double the power and rated
impedance (see “TECHNICAL SPECIFICATIONS”)
NOTE: 4 Ohm minimum loading!
Modalità Bridge
Modo di connessione:
• Impostare la modalità di funzionamento
dell’amplicatore su ‘Bridge’.
Con la predisposizione “BRIDGE” (ponte) il
segnale viene amplicato dai canali 1 e 2 dell’
amplicatore sommati tra loro. In altre parole il
segnale collegato all’ingresso 1 viene:
- amplicato da entrambi i canali di amplicazione
sommati tra loro;
- inviato ad un’ unica uscita (Bridge).
La caratteristica di questa predisposizione
consiste nel fatto che in uscita si ha un segnale
con potenza e impedenza nominale raddoppiate.
Vedere “Speciche tecniche”.
NOTA: Carico minimo 4 Ohm!
SX1000
8
SIGNAL CH1 SIGNAL CH1
LINK SIGNAL CH1
INPUT BALAN. INPUT UNBALAN.
BRIDGE
0.775V
1.0V
BRIDGE OUTPUT
BINDING POST
