Owners Manual / Manual de Usuario
Euroformula Open Technical Comision
Comisión Técnica del Euroformula Open
Version 1801 of April 2018
Versión 1801 de Abril de 2018

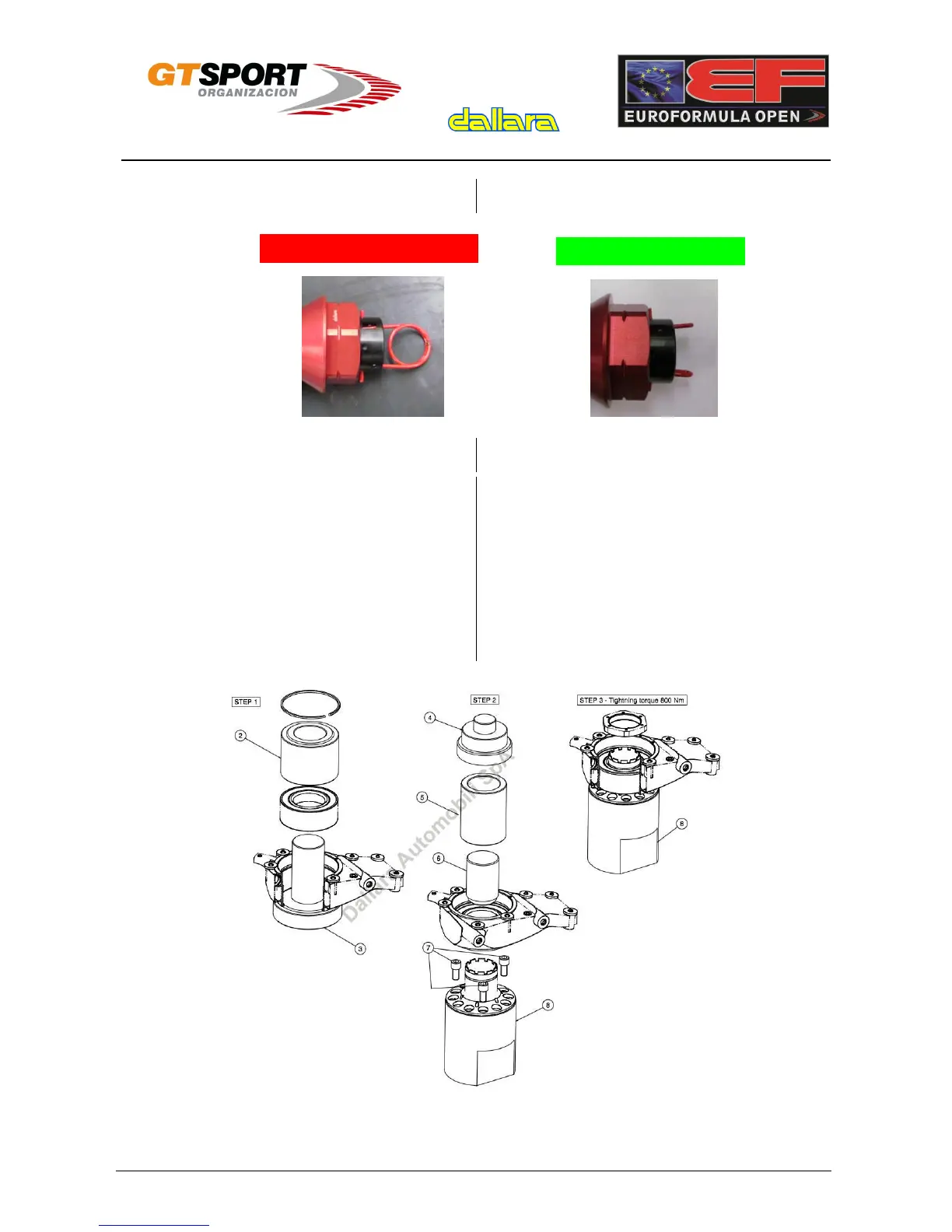

Clip de seguridad de la tuerca de fijación de las
ruedas
Assembly in 3 steps:
1. Put the upright in a press, and using the jig (3)
T0201067 and (2) T0201068 place the bearings
into the upright. Finally put the seeger.
2. Put the hub into jig (8) G31001140 with N.3
screw (7) G31001142, and by pressing on the
jig (4) G31001267 and (5) G31001266 (6)
G31001265 introduce the hub into the upright.
3. Tighten the bearing locking nut to 800Nm by
using hexagonal key measure 65.
Montaje en 3 etapas:
1. Poner la mangueta en la prensa con el útil (3)
T0201067 y (2) T0201068, montar el
rodamiento. Montar el anillo seeger.
2. Poner el buje en el útil (8) G31001140 con el
tornillo N.3 (7) G31001142, y presionando el útil
(4) G31001267 y (5) G31001266 (6)
G31001265, introducir el buje en la mangueta
3. Apretar la tuerca de fijación a 800Nm mediante
la tuerca hexagonal de 65.
