Owners Manual / Manual de Usuario
Euroformula Open Technical Comision
Comisión Técnica del Euroformula Open
Version 1801 of April 2018
Versión 1801 de Abril de 2018
Bearing removal:
1. Remove the bearing locking nut and seeger.
2. Put the upright in a press.
3. Warm the upright up to 60-70°C.
4. Press off the hub from the upright using an
aluminum jig.
5. Keeping the upright warm, knock (use an
aluminum jig) or load on the outer track of the
bearing.

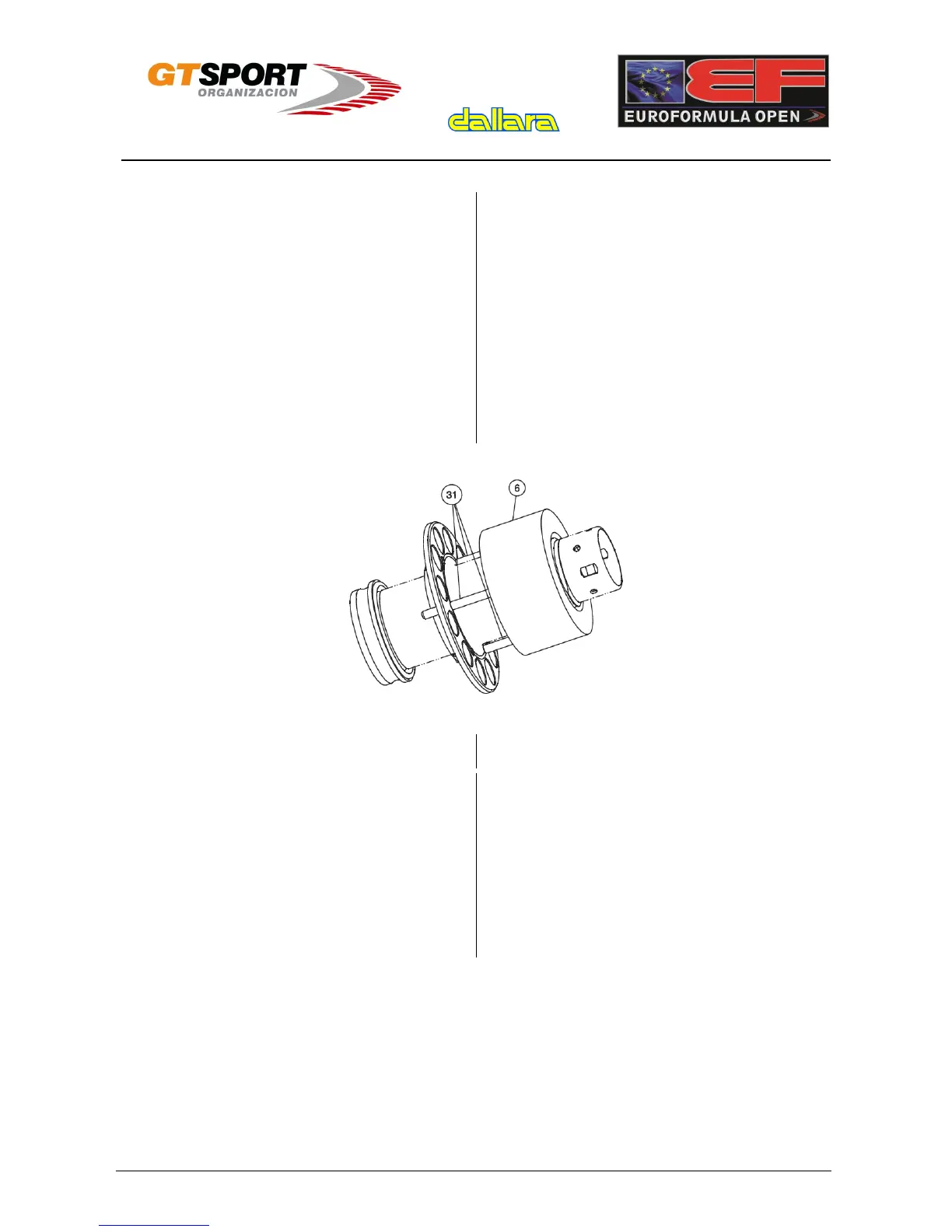

6. Remove the inner track from the hub with jig
(6) 31201329 using (31) N.3 pins Ø5x55
through the holes in the hub.
Desmontaje del rodamiento:
1. Desomontar la tuerca de fijación del
rodamiento y el anillo seeger.
2. Poner la mangueta en la prensa
3. Calentar la mangueta hasta 60-70°C.
4. Extraer el buje de la mangueta con un útil de
aluminio.
5. Manteniendo la mangueta caliente, extraer la
pista exterior del rodamiento (con un útil de
aluminio).
6. Desmontar la pista interior del rodamiento con
el últi (6) 31201329 usando las fijas (31) N.3
Ø5x55 a través de los orificios de la
mangueta.
Assembly in 3 steps:
1. Put the upright in a press, and using the jig (2)
20801054, (4) T0201061 and (3) T0201062
place the bearings into the upright.
2. Put the hub into jig (7) G31001140 with N.3
screw (8) G31001142, and by pressing on the
jig (5) T0201063 and (6) T0201065 introduce
the hub into the upright.
3. Tighten the bearing locking nut to 500Nm by
using jig (9) 31201330.
Montaje en 3 etapas:
1. Poner la mangueta en la prensa con el útil (2)
20801054, (4) T0201061 y (3) T0201062, y
montar el rodamiento.
2. Poner el buje en el útil (7) G31001140 con el
tornillo N.3 (8) G31001142, y presionando el
útil (5) T0201063 y (6) T0201065, introducir
el buje en la mangueta
3. Apretar la tuerca de fijación a 500Nm usando
el útil (9) 31201330.
