14 Instructions RI8SR1ML © Danfoss 01/2019 AK-PC 572
ESPAÑOL
Conexiones,nivel inferiorConexiones, nivel superior
Ruido eléctrico
Cables de señal para los sensores, de las entradas DI,
comunicación de datos y la pantalla deberán mantenerse
alejados de alta tensión (230 V) cables eléctricos:
- Utilizar diferentes bandejas para los cables
-
Mantener una distancia mínima de 10 cm entre los cables
de alta tensión y de señal
-
Cables de más de 3 m en la entrada DI deben evitarse

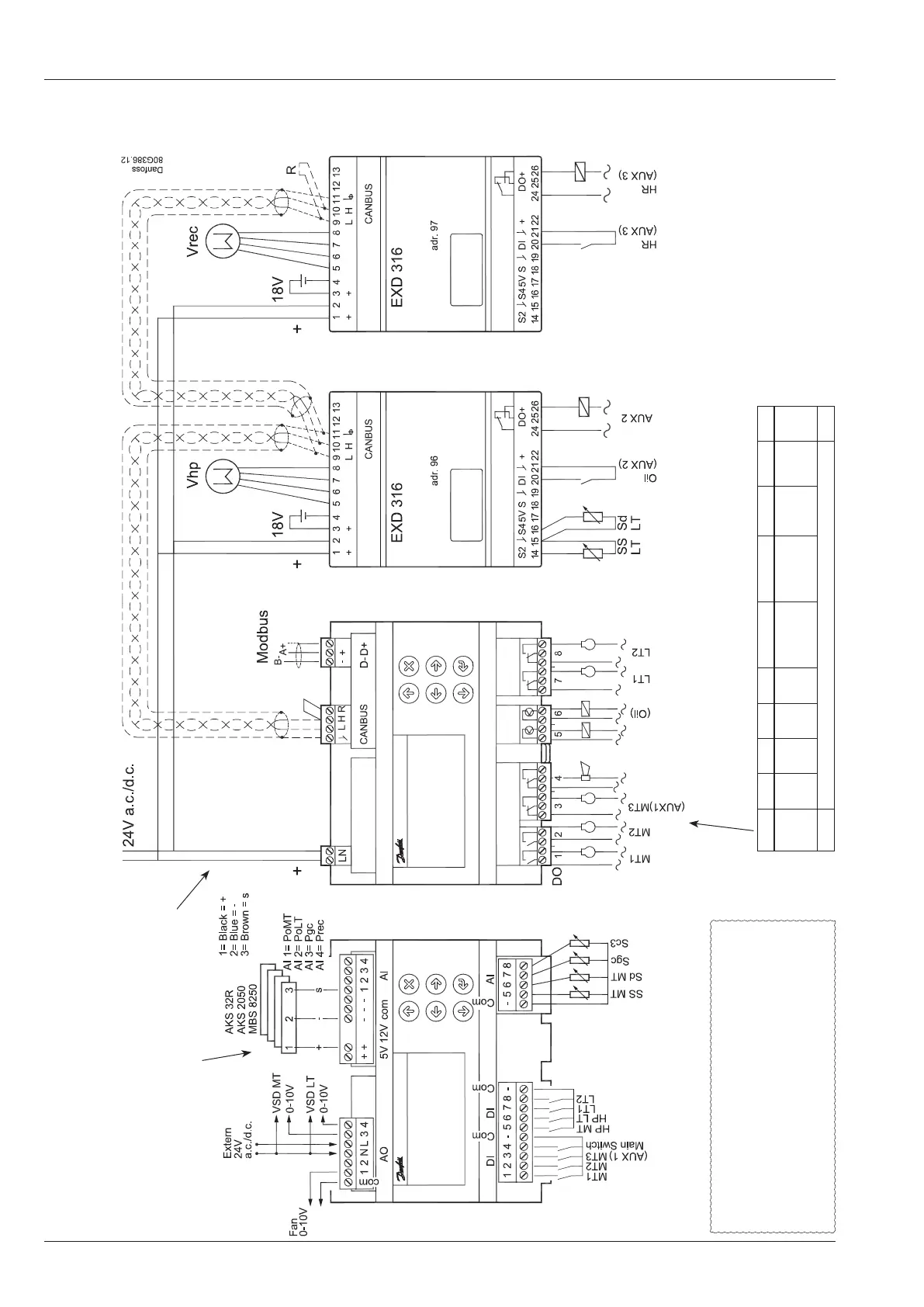

Conexiones
DO DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 Σ 1-8
I Max. 10 A
(3,5)
10 A
(3,5)
6 A
(4)
6 A
(4)
0,5 A
min. 50 mA
Ioff < 1,5 mA
0,5 A
min. 50 mA
Ioff < 1,5 mA
6 A
(4)
6 A
(4)
32 A
U Todos los 24 V o todos los 230 V c.a.
Advertencia
La tensión de
suministro del AI
puede no compartir
la señal con otros
controladores.
¡Alimentación
independiente!
¡Advertencia!
+ se debe conectar a +
(L a 1 a 1)
Importante!
Espere antes de conectar la alimentación eléctrica a
los módulos.
Para poder ajustar las direcciones 96 y 97 se debe
seguir el procedimiento recomendado. Consulte la
página 16.
