Montageanleitung Installation Guide Guide de montage Montagehandleiding Monteringssvejledning
013R9288
FHV-R + FJVR Thermostat
21
Rücklauf vom Fussboden
Return from floor
Retour du plancher
Retourleiding
Returløb fra gulv

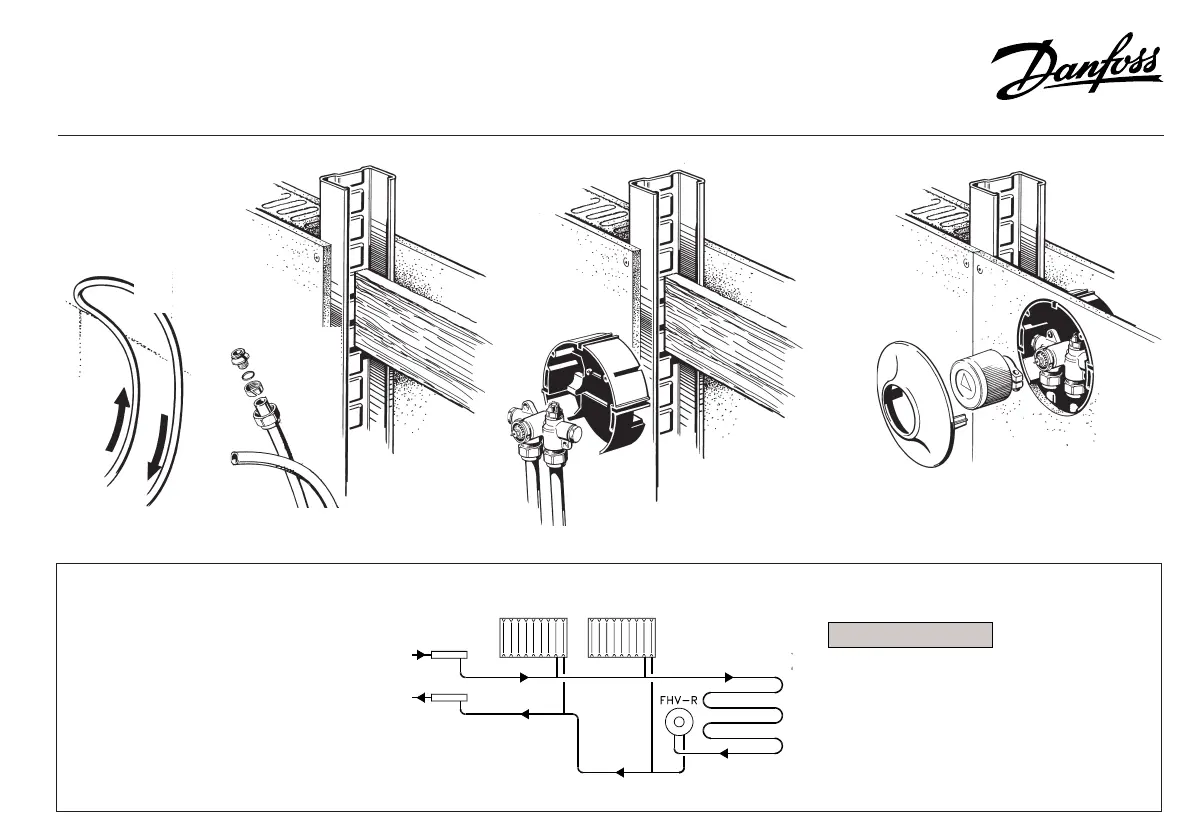

Fußbodentemperierung, Mischsystem:
Heizkreis mit FHV-R am Ende der
Fußbodenheizschlange.
Mixed system with radiators and UFH with
FHV-R valve in the return.
Installation mixte avec radiateurs et chauffage
par le sol avec vanne FHV-R dans le retour.
Gemengde installatie met radiatoren en
vloerverwarming met FHV-R kraanhuis in de
retourleiding.
Gulvtemperering, blandingssystem med
FHV-R i returløb.
1234
10 20 30 40 45 50
O
C
ò = Frostschutzeinstellung
Einstellzahlen und Schließtemperaturen
Setting scale and closing temperatures
Plage de réglage et températures de fermeture.
Instelbereik en sluitingstemperaturen.
Indstillingstal og lukketemperaturer
