FRANÇAIS

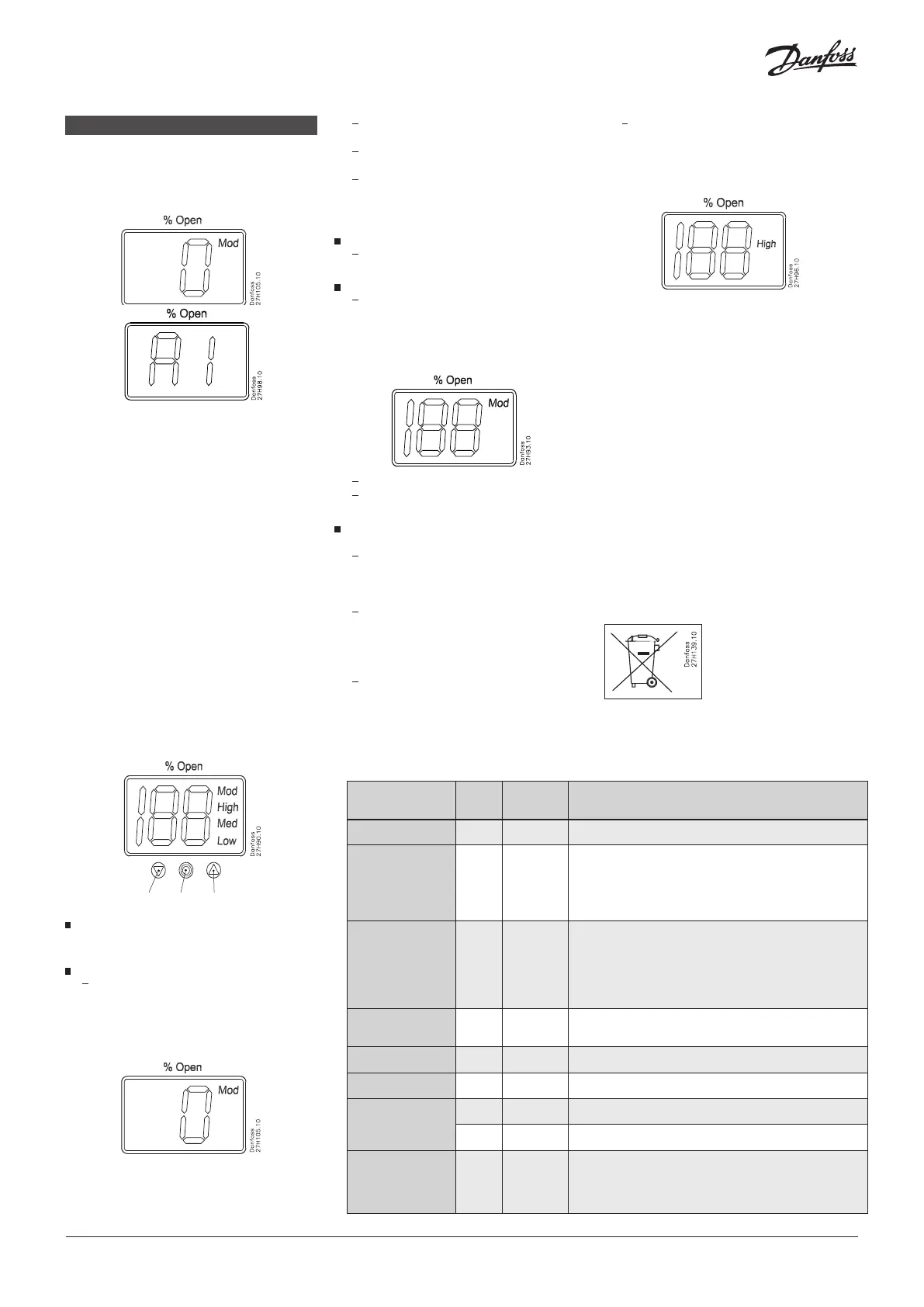

Démarrage
Lorsque l’ICAD est placé sous tension pour la
première fois, il affiche en alternance (Fig. 2) :
Degré d’ouverture réel et A1.
A1 signale une alarme qui donne les informations
suivantes : aucune vanne sélectionnée. Voir
Alarmes pour plus d’informations.
Notez que lorsque la vanne correcte est entrée
dans le paramètre ¡26 (consultez la liste des
paramètres), un calibrage automatique a lieu.
Aucun autre calibrage nest nécessaire pour le
paramètre ¡05.
Tout au long de l’étalonnage, la mention CA
clignote à l’écran.
L’ICAD affiche brièvement la mention CS chaque
fois que la vanne va se fermer et atteindre 0 %.
Fonctionnement général
L’ICAD est équipé d’une HMI (interface homme-
machine) permettant de consulter et de modifier
différents paramètres pour adapter l’ICAD et la
vanne correspondante à l’application de
réfrigération réelle. Le réglage des paramètres
s’effectue au moyen des boutons suivants de la
HMI intégrée de l’ICAD (fig. 2) :
1 2 3
Bouton Flèche vers le bas
(fig. 2, pos. 1)
Permet d’augmenter le paramètre d’une
unité à chaque pression
Bouton Entrée (fig. 2, pos. 2)
Permet d’accéder à la liste des paramètres
en maintenant le bouton enfoncé pendant
2 secondes. Un exemple de liste des
paramètres est donné ci-dessous
(paramètre ¡08) :
Permet de modifier une valeur après avoir
accédé à la liste des paramètres.
Permet de valider et d'enregistrer la
modification de la valeur d'un paramètre.
Pour quitter la liste des paramètres et
revenir à l’écran d’affichage du degré
d’ouverture (OD), maintenez le bouton
enfoncé pendant 2 secondes.
Bouton Flèche vers le haut (fig. 2, pos. 3)
Augmente la valeur du paramètre d’une
unité à chaque pression.
Affichage (fig. 2, pos. 4)
Affiche, normalement, le degré d’ouverture
(OD) de 0-100 % de la vanne. En l’absence
de pression sur les boutons pendant 20
secondes, l’écran affiche constamment l’OD,
comme illustré ci-dessous :
Affiche le paramètre.
Affiche la valeur réelle d’un paramètre.
Affiche l’état en toutes lettres (Fig. 2, pos. 4).
Mod signifie que l’ICAD positionne la vanne
ICM, ICMTS ou CVE en fonction d’un signal
d’entrée analogique (intensité ou tension).
Low signifie que l’ICAD fait fonctionner la
vanne ICM comme une électrovanne tout
ou rien à basse vitesse en fonction d’un
signal d’entrée digitale.
Med signifie que l’ICAD fait fonctionner la
vanne ICM comme une électrovanne tout
ou rien à vitesse moyenne en fonction d’un
signal d’entrée digitale.
du marché Texte
d’alarme
ICAD
Définition
d’un
événement
Commentaires
Aucun type de vanne
sélectionné
A1 Alarme
activée
Au démarrage, A1 est affiché
Défaut du régulateur A2 Alarme
activée
Défaut interne des éléments électroniques.
Mesures :
1) Éteignez et rallumez.
Si A2 est toujours activée.
2) Réinitialisez les réglages d’usine.
Si A2 est toujours activée. renvoyez l’ICAD à Danfoss
Erreur d’entrée AI A3 Alarme
activée
Inactive si ¡01 = 2 ou ¡02 = 2
Lorsque ¡03 = 1 et AI A > 22 mA
Lorsque ¡03 = 2 et AI A > 22 mA
ou AI A < 2 mA
Lorsque ¡03 = 3 et AI A > 12 V
Lorsque ¡03 = 4 et AI A > 12 V
ou AI A < 1 V
Basse tension de
l’alimentation de
sécurité Alimentation
A4 Alarme
activée
Si 5 V < alimentation de sécurité
<18 V. Activée par
¡08
Vérifiez l’alimentation
de l’ICAD
A5 Alarme
activée
Si la tension d’alimentation < 18 V
Échec de l’étalonnage
étendu
A6 Alarme
activée
Vérifiez le type de vanne sélectionné
Vérifiez l’absence de corps étrangers à l’intérieur de la vanne.
Alarme de
température interne
A7 Alarme
activée
Température des composants du moteur pas à pas trop élevée.
Ventilez pour diminuer la température ambiante de l’ICAD.
A8 Alarme
activée
Température des composants du moteur pas à pas trop élevée.
Ventilez pour diminuer la température ambiante de l’ICAD.
Mode POM
(Mode Préventif
Opérationnel)
A9 Voir
¡18
et
¡21
Actif seulement si ¡16 = 1
Si l’ICAD fait face à un couple trop élevé de la vanne ICM
(friction/surfaces adhésives accrues), il bascule
automatiquement en mode POM pour surmonter le pas perdu.
(Voir ¡18 et ¡21)
High signifie que l’ICAD fait fonctionner la
vanne ICM comme une électrovanne tout
ou rien à haute vitesse en fonction d’un
signal d’entrée digitale. comme illustré ci-
dessous :
Alarms
L’ICAD peut gérer et afficher différentes alarmes.
Si une alarme a été détectée, l'ICAD (Fig. 2)
affiche
alternativement l'alarme réelle et le deg
d'ouverture
actuel.
Si plusieurs alarmes sont actives simultanément,
seule l’alarme de priorité la plus élevée s’affiche.
A1 a la priorité la plus élevée, A9 la plus basse.
Toute alarme active enclenche la sortie d’alarme
numérique Tout ou rien commune (normalement
ouverte).
Toutes les alarmes se réinitialisent automatiquement
lorsqu’elles disparaissent physiquement.
Les anciennes alarmes (celles qui ont été actives
mais ont à nouveau disparu physiquement) sont
disponibles sous le paramètre ¡11.
Remarque sur la mise au rebut
Le produit contient des
composants électriques
et ne peut pas être mis
au rebut avec les ordures
ménagères.
Léquipement doit être trié avec les déchets
électriques et électroniques. La législation
locale en vigueur doit être respectée.
